VDPLPS36BP
V. 05 – 06/09/2013 12 ©Velleman nv
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de notice.
•
Cet appareil a été développé pour usage professionnel dans des discothèques, des théâtres, etc. Employez
cet appareil à l'intérieur et branchez-le à une source de courant CA de max. 230VCA / 50Hz.
• L'appareil ne convient pas un fonctionnement : des pauses régulières prolongeront la durée de vie.
• Éviter de secouer l'appareil. Eviter d'exercer une force excessive et traiter l'appareil avec circonspection
pendant l'installation ou l’opération.
• Choisissez un endroit où l’appareil est protégé contre la poussière, l’humidité, le soleil direct et des
températures extrêmes. Respecter une distance minimum de 0,5 m entre la sortie lumière de l’appareil et
la surface illuminée.
• Utiliser un câble de sécurité approprié pour fixer l'appareil (p. ex. VDLSC8).
• Se familiariser avec le fonctionnement avant l’emploi. Seules des personnes qualifiées sont autorisées à
utiliser cet appareil. La plupart des dégâts sont causés par un usage non professionnel de l'appareil.
• Transporter l’appareil dans son emballage originel.
• Il est interdit de modifier l'appareil pour des raisons de sécurité.
4. Caractéristiques
• PAR36 à 76 LED
• pilotage DMX sur 4 canaux ou fonction autonome
• avec support pour installation murale
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1
Alimentation: 230 VCA / 50 Hz 4 Sortie du signal: connecteur XLR relié au
projecteur qui suit.
2 Fusible: 5 x 20mm F1A (réf.: FF1N) 5 Commutateurs des adresses DMX: Fonction
autonome ou configuration DMX.
3 Entrée du signal: connecteur XLR relié à
un panneau de contrôle DMX512
6. Installation
6.1 Connexions DMX-512
• Connectez la sortie XLR femelle 3 broches de votre contrôleur avec l’entrée XLR mâle 3 broches de votre
VDPLPS36BP à l’aide du câble XLR inclus.
• Plusieurs VDPLPS36BP peuvent être connectés en série.

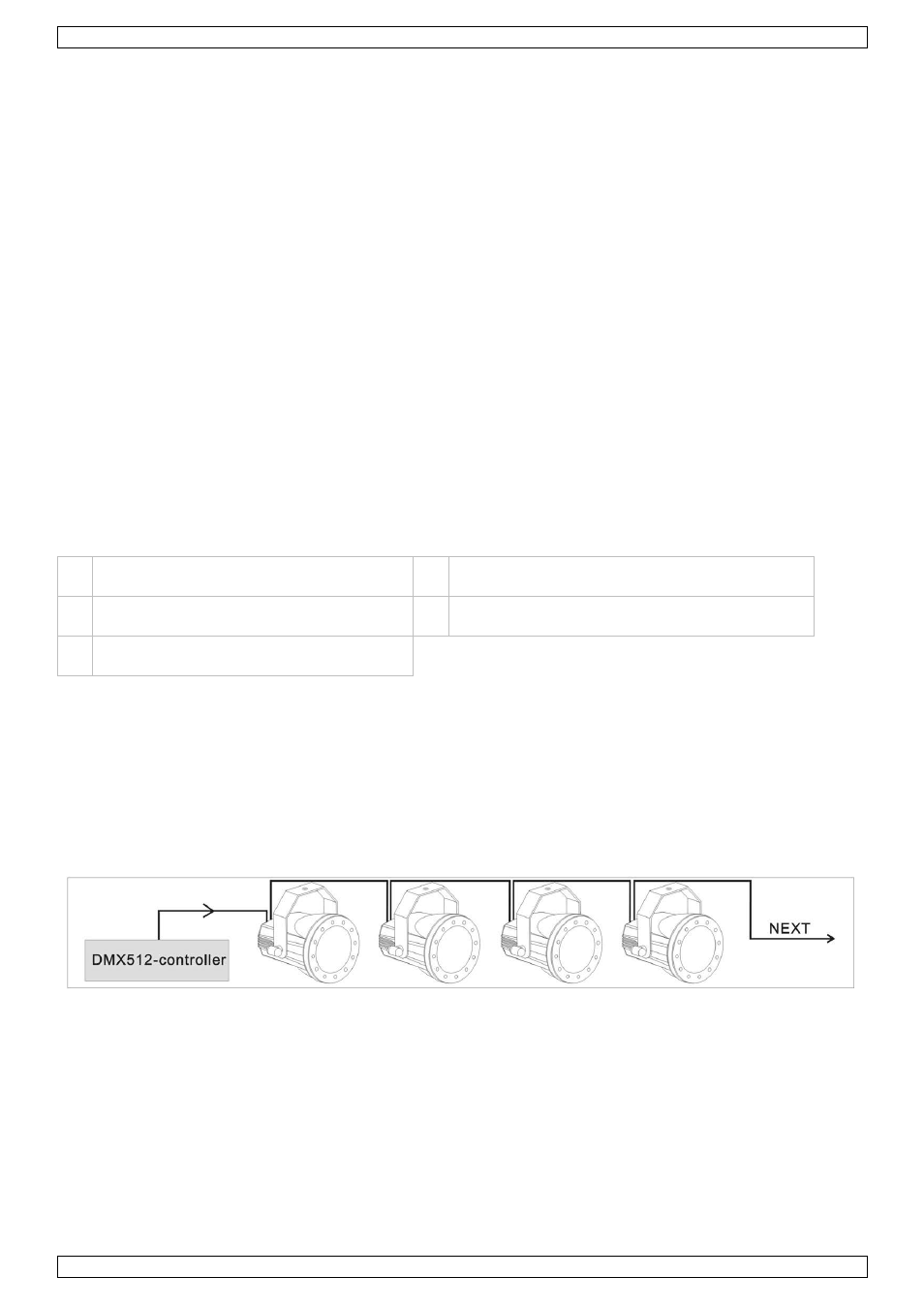

• Utilisez un câble blindé à double fil conducteur avec des connecteurs XLR d’entrée et de sortie. Voir schéma
:
Attention
Terminez le câble DMX du dernier appareil avec une terminaison.
N’utilisez qu’un câble stéréo blindé, des fiches et des connecteurs XLR à 3 broches pour relier le contrôleur à
l’appareil ou pour relier un appareil à l’autre.
6.2 Occupation de la connexion XLR
• Une résistance de terminaison DMX est à recommander si le câble DMX doit couvrir une grande distance ou
s’il est utilisé dans un environnement avec beaucoup de bruit électrique (p. ex. une discothèque).
• La résistance de terminaison prévient la corruption du signal de contrôle numérique par le bruit électrique.
• La terminaison n’est rien d’autre qu’une fiche XLR munie d’une résistance de 120Ω de broche 2 vers broche
3
Voir illustration page 2.
