20. Botón « Mode »
Active el modo « ASSIGN » o « REVERSE » al pulsar simultáneamente los botones « FINE » y
« MODE ».
b. Panel trasero (véase fig. 2)
1. MIDI In
Entrada de datos MIDI.
2. DMX Polarity Select
Selección de la polaridad DMX.
3. DMX Out
Envío del valor DMX al escáner DMX o el pack DMX.
4. DMX In
Entrada de las señales DMX.
5. DC Input
9-12VDC / 500mA.
6. Interruptor ON/OFF
Para activar y desactivar el aparato.
7. AUDIO In
Entrada de las señales audio entre 0.1V ~ 1Vpp.
5. Uso
a. Funcionamiento
• En general
El VDPC174 permite programar 12 escáneres de 16 canales DMX, 30 bancos de 8 escenas
programables y 6 chases de 240 escenas con los 8 deslizadores, una palanca y otros botones.
Con la palanca es posible controlar el movimiento de un aparato de manera más fácil y precisa.
Para sorprender aun más a su público, el aparato le permite asignar e invertir los canales DMX.
Además, es posible transferir la memoria de un aparato a otro al conectarlos.
• La pantalla
La pantalla LCD visualiza en dos líneas de 8 caracteres. Véase las descripciones a continuación:

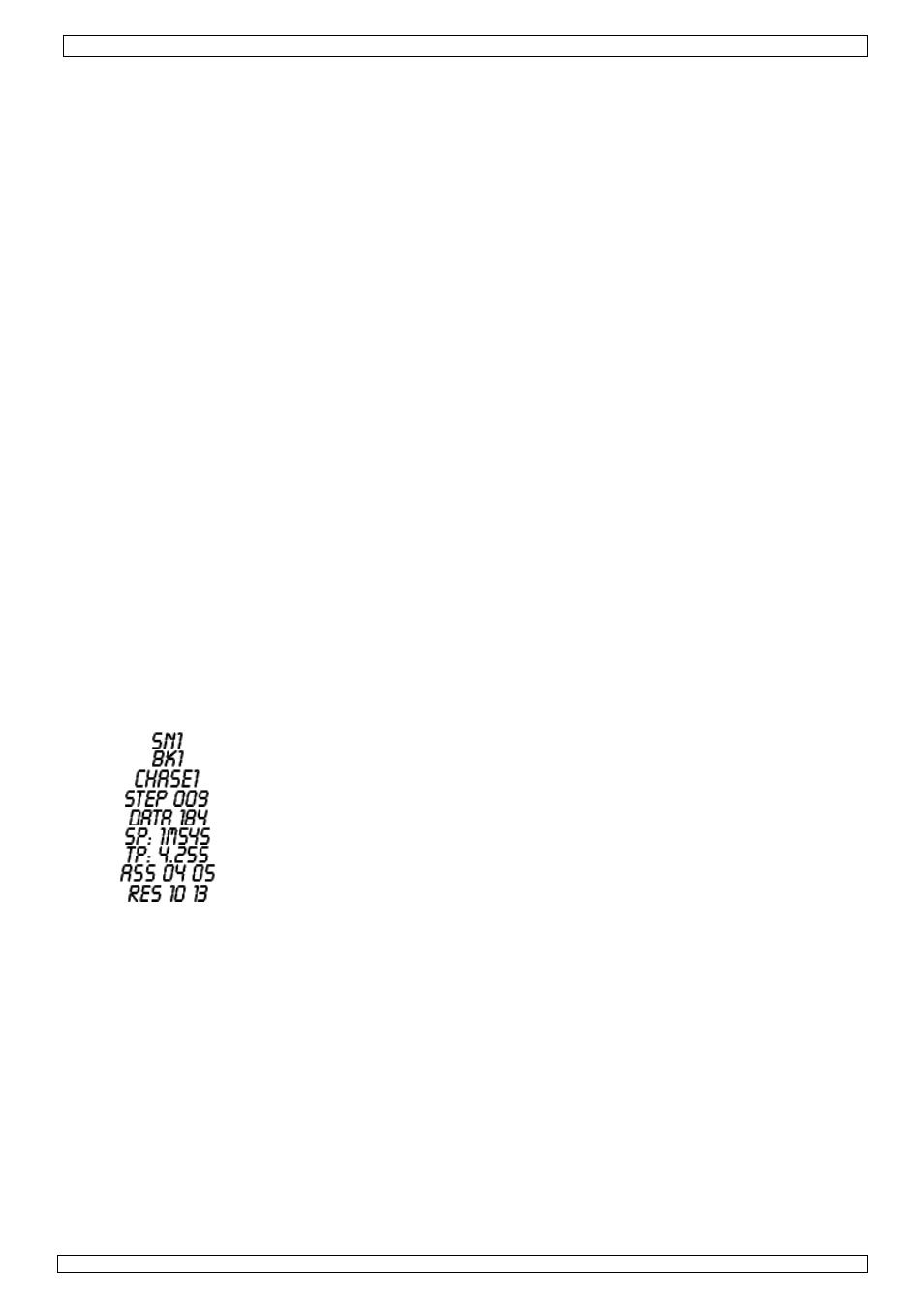

Pantalla LCD Descripción
Escena 1
Banco 1
Chase 1 está activado
El noveno paso de un chase
Valor DMX (000 ~ 255)
Velocidad actual de 1 minuto y 54 segundos
Tiempo de los últimos dos presiones es 4.25 segundos
Asignar los canales DMX 4 y 5
Invertir los canales DMX 10 y 13
b. Configuración
• Configurar un aparato
El VDPC174 utiliza 16 canales para cada aparato conectado. Por tanto, para asignar los aparatos
a los botones del escáner a la izquierda, mantenga libre 16 canales DMX para cada aparato.
Véase la siguiente lista para la dirección DMX:
Aparato Dirección DMX digital Conmutadores DIP del escáner
1 1 1 en la posición ON
2 17 1 y 5 en la posición ON
3 33 1 y 6 en la posición ON
4 19 1, 5 y 6 en la posición ON
5 65 1 y 7 en la posición ON
6 81 1, 5 y 7 en la posición ON
