4. DMX In
Entrée des signaux DMX.
5. DC Input
9-12VDC / 500mA.
6. Interrupteur de puissance
Switch the power on or off.
7. AUDIO In
Entrée des signaux audio entre 0.1V ~ 1Vpp.
5. Emploi
a. Opération
• En général
Le VDPC174 permet la programmation de 12 scanners à 16 canaux DMX, 30 bancs de 8 scènes
programmables, 6 poursuites de 240 scènes à l’aide de 8 glissières, d’une manette et d’autres
boutons. Il est possible de contrôler le mouvement d’un appareil plus facilement et précisément à
l’aide de la manette. Pour éblouir votre public, l’appareil vous permet d’allouer et d’inverser des
canaux DMX. De surcroît, il est possible de transférer la mémoire d’un appareil à un autre en les
raccordant.
• L’affichage
L’afficheur LCD affiche sur deux lignes de 8 caractères. Veuillez trouver les définitions ci-
dessous :

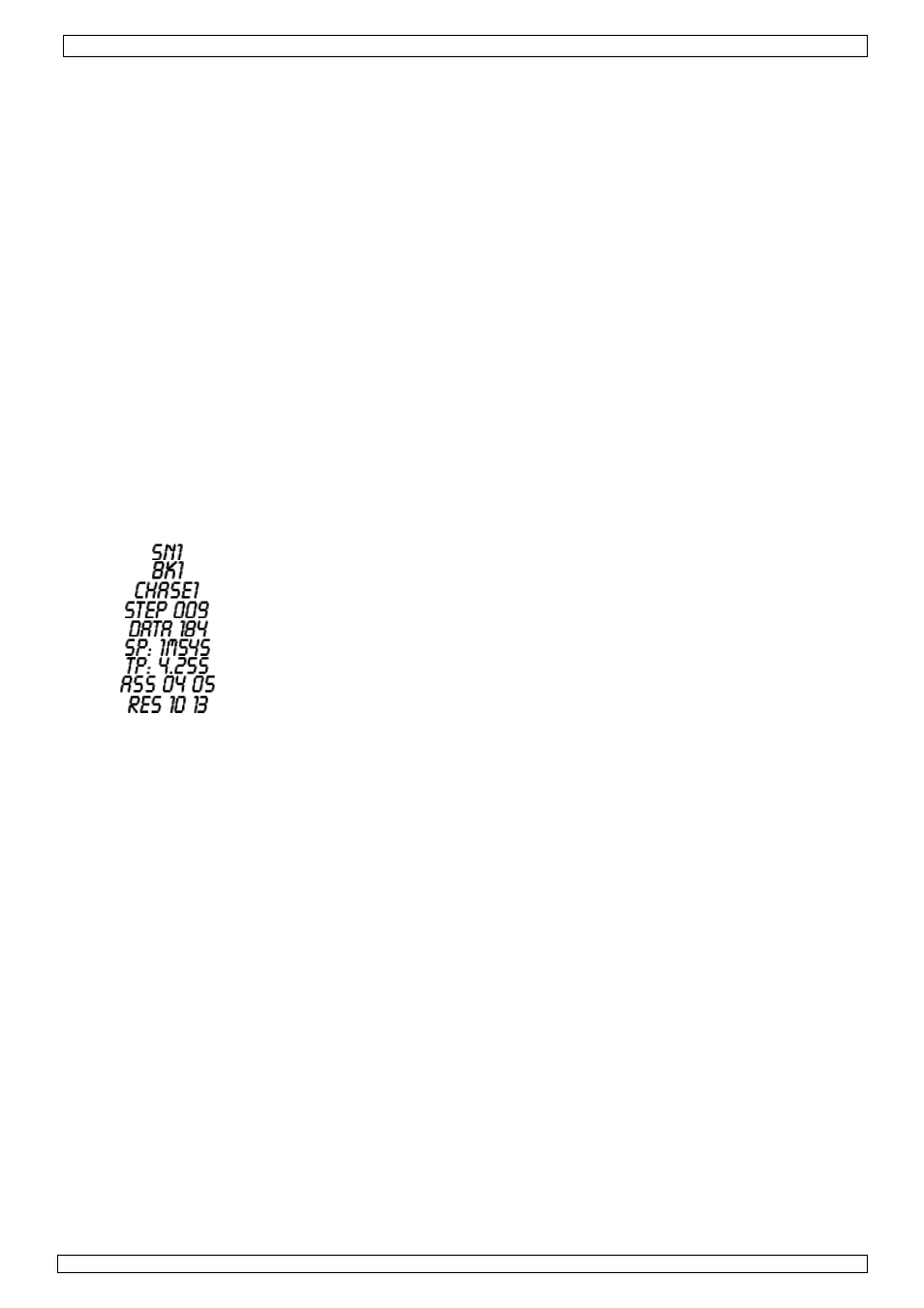

Affichage LCD Description
Scène 1
Banc 1
Poursuite 1 est activée
La 9ième étape d’une poursuite
Valeur DMX (000 ~ 255)
Vitesse actuelle de 1 minute et 54 secondes
Délai entre deux pressions de 4.25 secondes
Allocation des canaux DMX 4 et 5
Inversion des canaux DMX 10 et 13
b. Configuration
• Configuration de l’unité
Votre VDPC174 utilise 16 canaux pour chaque appareil connecté. Pour allouer les boutons
scanner il faudra donc compter 16 canaux DMX pour chaque appareil.
Référez-vous à la table ci-dessous pour l’adressage DMX :
Appareil Adresse DMX numérique Commutateurs DIP du scanner
1 1 1 sur ON
2 17 1 et 5 sur ON
3 33 1 et 6 sur ON
4 19 1, 5 et 6 sur ON
5 65 1 et 7 sur ON
6 81 1, 5 et 7 sur ON
7 97 1, 6 et 7 sur ON
8 113 1, 5, 6 et 7 sur ON
9 129 1 et 8 sur ON
10 145 1, 5 et 8 sur ON
11 161 1, 6 et 8 sur ON
12 177 1, 5, 6 et 8 sur ON
• Activation du mode de programmation
Pour activer le mode de programmation, maintenez enfoncé le bouton « PROGRAM » pendant
quelques secondes jusqu’à ce que la LED s’allume.
