VDP575MHS20FL_v3 HQPOWER 41
Kanal 12 Goborotation
0 127 Position des drehenden Gobos
128 191 Rotation nach links, langsam → schnell
192 255 Rotation nach rechts, langsam → schnell
Kanal 13 Iris
0 191 Max. Diameter nach min. Diameter
192 223 Öffnender Impuls, langsam → schnell
224 255 Schließender Impuls, langsam → schnell
Kanal 14
Iris Stroboskop
Makros
0 31 Keine Funktion
32 143 Stroboskop mit offenener Iris
144 255 Stroboskop mit geschlossener Iris
Kanal 15
mehrstufiges
Zoomobjektiv
0 85 Zoom 15°
86 170 Zoom 18°
171 255 Zoom 22°
Kanal 16 Prismarad
0 7 Kein Prisma
8 255 Prisma mit 3 Facetten
Kanal 17 Prismarotation
0 127 Keine Funktion
128 191 Vorwärtse Rotation, langsam → schnell
192 255 Rückwärtse Rotation, langsam → schnell
Kanal 18
Prisma / Gobo
Drehende Makros
0 15 Kein Makro
16 255 Prisma / Gobo Makro-Effekt
Kanal 19 Feinabstimmung
Pan
0 255 16-bit Feinregelung Pan
Kanal 20 Feinabstimmung Tilt 0 255 16-bit Feinregelung Tilt
b. Kanaalfunctie in 8-bits protocol
Kanal 1 Pan Kanal 8 Statisches Goborad
Kanal 2 Tilt Kanal 9 Drehendes Gobo
Kanal 3 Pan- /
Tiltgeschwindigkeit
Kanal 10 Goborotation
Kanal 4 Reset - Lampe ein /
aus
Kanal 11 Iris
Kanal 5 Farbrad 1 Kanal 12 Fokus
Kanal 6 Farbrad 2 Kanal 13 Dimmer
Kanal 7 Prisma Kanal 14 Shutter
c. DMX512-Anschluss
Verbinden Sie ein XLR-Kabel mit dem XLR-Ausgang des Controllers und den XLR-Eingang der VDP575MHS20FL.
Sie können mehrere VDP575MHS20FL in Serie verbinden. Die Verbindung muss mit einem zweipoligen
geschirmten Kabel und mit XLR Ein- und Ausgangsverbindung erfolgen.

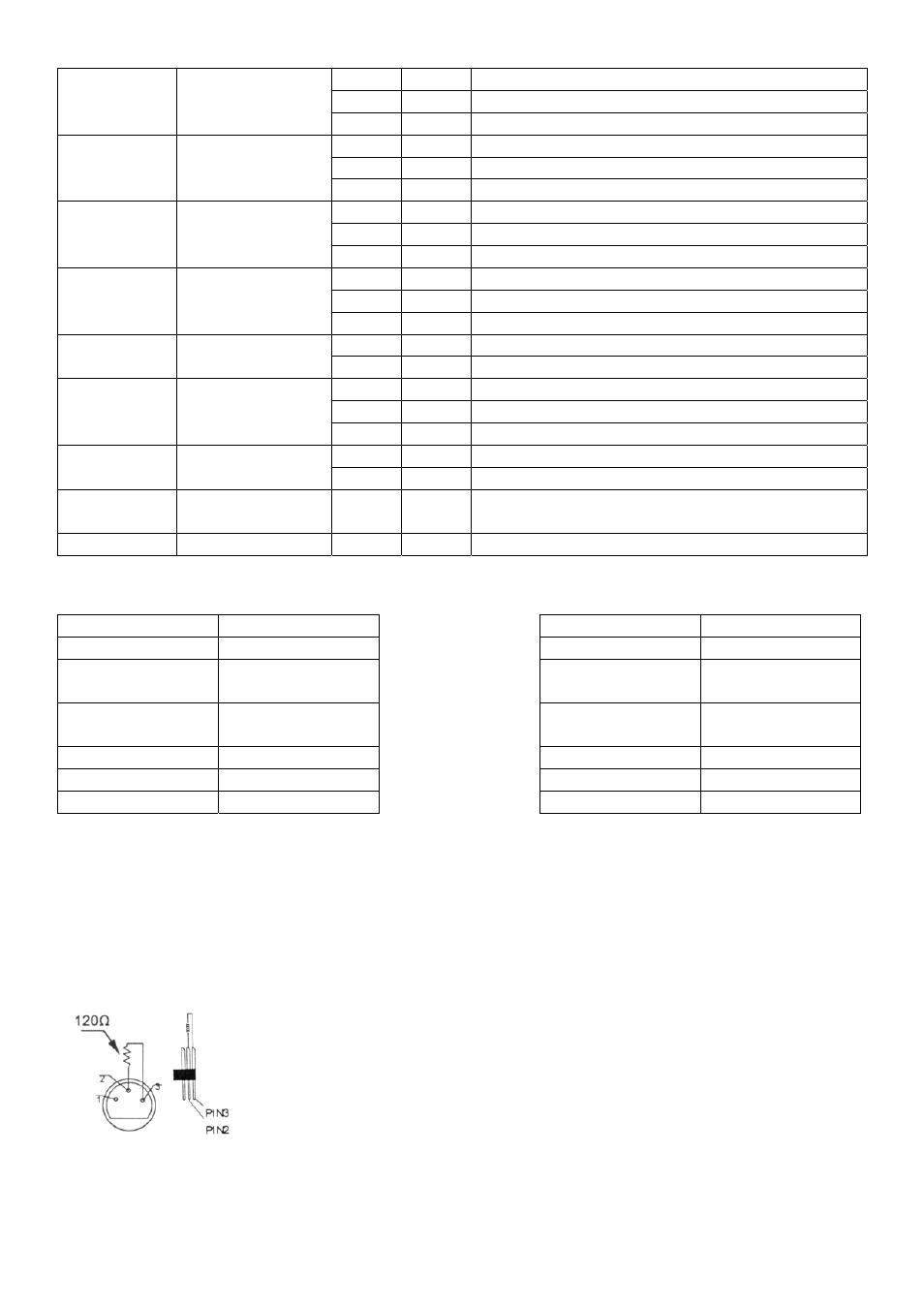

d. DMX-512-Kette mit Terminierung
Es empfiehlt sich eine DMX-Terminierung wenn das DMX-Kabel eine große Distanz
überbrücken muss oder in einer Umgebung mit vielem elektrischen Geräusch verwendet
wird (z.B. Diskothek). Die Terminierung verhindert Korruption des digitalen
Kontrollesignals durch elektrisches Geräusch. Die DMX-Terminierung ist nur ein XLR-
Stecker mit einem Widerstand von 120Ω zwischen Pol 2 und Pol 3. Dieser XLR-Stecker
wird dann in den XLR-Ausgang am letzten Gerät gesteckt. Siehe Abbildung links.
