VDP575MHS20FL_v3 HQPOWER 15
Kanaal 15
Focus
meerstapszoom
0 85 Zoom 15°
86 170 Zoom 18°
171 255 Zoom 22°
Kanaal 16 Prismawiel
0 7 Geen prisma
8 255 Prisma met 3 vlakken
Kanaal 17 Prismarotatie
0 127 Geen functie
128 191 Voorwaartse rotatie van traag naar snel
192 255 Achterwaartse rotatie van traag naar snel
Kanaal 18
Prisma / gobo
Roterende macro’s
0 15 Geen macro
16 255 Prisma / gobo macro-effect
Kanaal 19 Fijnregeling pan 0 255 16-bit fijnregeling pan
Kanaal 20 Fijnregeling tilt 0 255 16-bit fijnregeling tilt
b. Kanaalfunctie in 8-bits protocol
Kanaal 1 Pan Kanaal 8 Statische gobo
Kanaal 2 Tilt Kanaal 9 Roterende Gobo
Kanaal 3 Pan- / tiltsnelheid Kanaal 10 Goborotatie
Kanaal 4 Reset - lamp aan / uit Kanaal 11 Iris
Kanaal 5 Kleurwiel 1 Kanaal 12 Focus
Kanaal 6 Kleurwiel 2 Kanaal 13 Dimmer
Kanaal 7 Prismawiel Kanaal 14 Sluiter
c. DMX512-aansluiting
Sluit de meegeleverde XLR-kabel aan de vrouwelijke 3-pin XLR-uitgang van de controller en de andere kant van de
mannelijke 3-pin XLR-ingang van de VDP575MHS20FL. U kunt verscheidene VDP575MHS20FL’s aan elkaar
koppelen met behulp van een seriële koppeling. Gebruik daarvoor een 2-aderige afgeschermde kabel met XLR
ingang- en uitgangsaansluitingen.

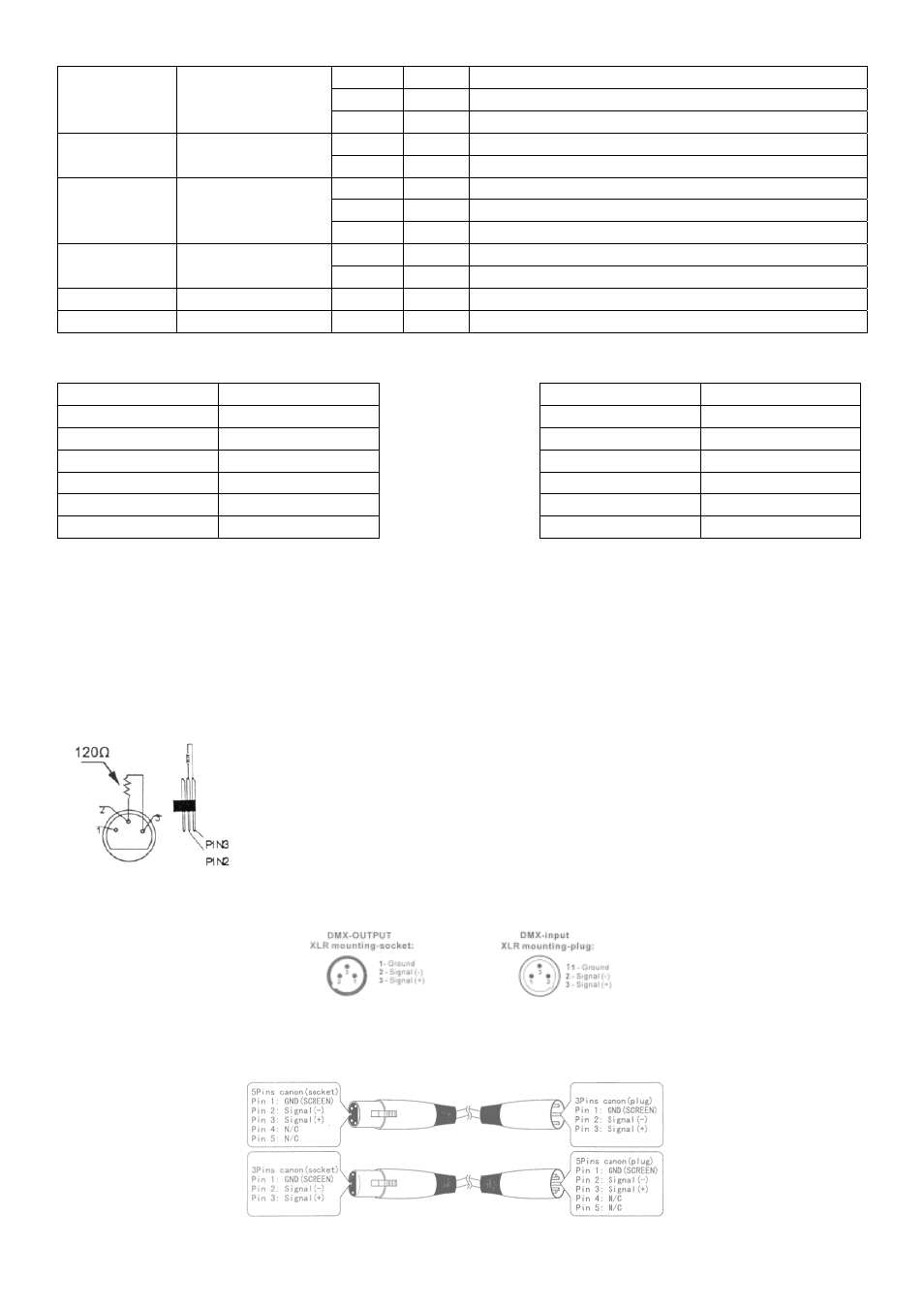

d. DMX512-keten met eindweerstand
Een DMX eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt gebruikt in
een omgeving met veel elektrische ruis (bv. een discotheek). De eindweerstand voorkomt
corruptie van het digitale controlesignaal door elektrische ruis. De DMX eindweerstand is
niets meer dan een XLR-stekker met een weerstand van 120Ω van pin 2 naar 3. Deze
XLR-stekker wordt dan aangesloten op de XLR-uitgang van het laatste toestel in de reeks.
Zie de illustraties links.
e. Bezetting van de XLR-aansluiting
Hoe de controller line van 3-pin naar 5-pin aanpassen (stekker en contact):
