PS1502A - REGELBARE DC-GESTUURDE VOEDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,
dit toestel schade kan toebrengen aan het milieu.
Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage.
U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.
Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel
beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
De PS1502A is een regelbare DC-gestuurde voeding. Dit gebruikersvriendelijk toestel is uitstekend geschikt voor
industriële toepassingen.
2. Technische specificaties
Ingangsspanning
: 220V/50Hz
Uitgangsspanning : 0-15V doorlopend regelbaar
Uitgangsstroom : 2A
Rimpelspanning : < 5mV
Regeling van de belasting : < 1% + 50mV
Nauwkeurigheid (voltmeter en ampèremeter) : Klasse 3
Bescherming
: stroombegrenzing
Werktemperatuur : 0 - 40°C
Autonomie : 8u ononderbroken gebruik
Afmetingen : 155 x 105 x 230mm
Gewicht : 2.7kg

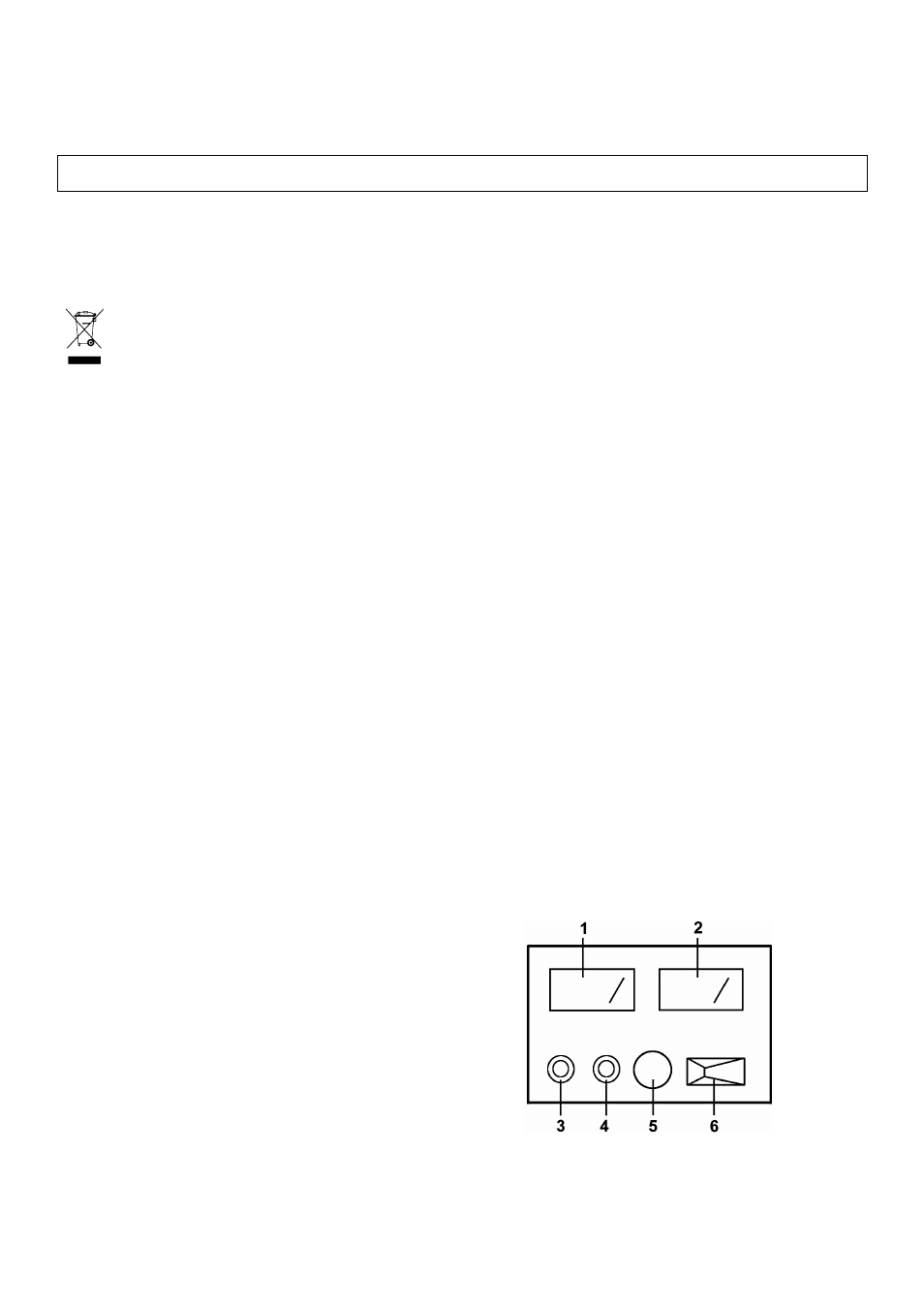

3. Beschrijving van het frontpaneel
1. Voltmeter
2. Ampèremeter
3. Zwarte aansluitklem = negatieve (-) uitgangsaansluiting
4. Rode aansluitklem = positieve (+) uitgangsaansluiting
5. Spanningsregelaar
6. Voedingsschakelaar
