34
Ejemplos de conexión de entrada
Receptor IR de 15 canales 'VM122' :

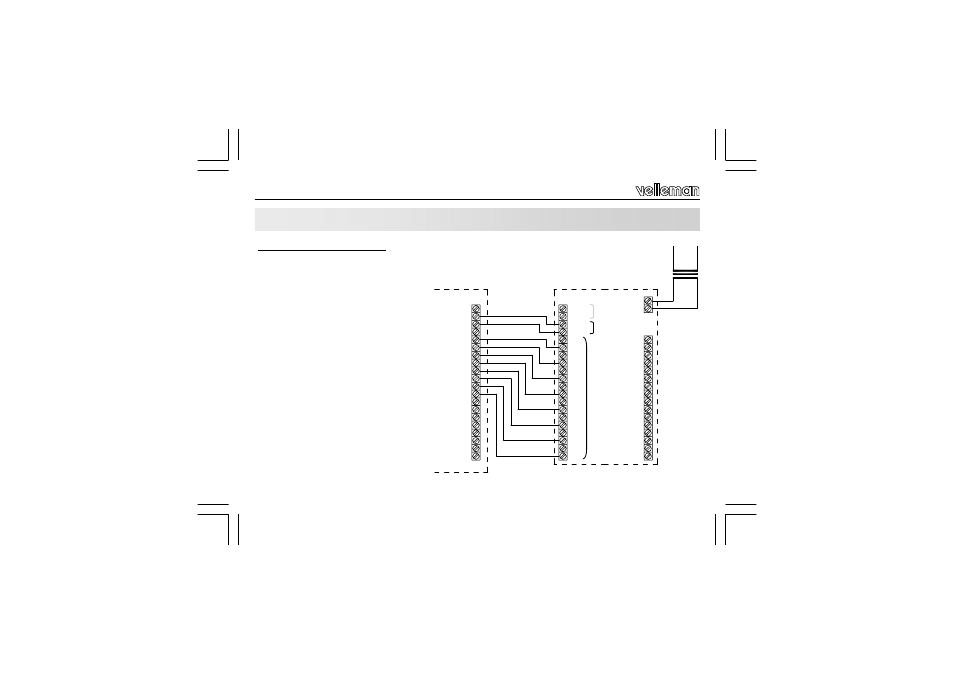

El esquema de conexión (Fig. 1.0) muestra
cómo puedes conectar relés eventuales a la
tarjeta interface VM122.
Las 15 salidas de este módulo son salidas con
colector abierto: son transistores utilizados como
interruptor. Si una salida está activa, se crea un
contacto cerrado entre la masa (GND) y la salida
correspondiente.
Los esquemas de conexión siguientes muestran
que es posible utilizar una sola alimentación
para el módulo receptor y p.ej. el relé.
Nota : Puede utilizar el emisor IR VM121 para
controlar sus aplicaciones.
EJEMPLOS DE CONEXIÓN DE ENTRADA
Figure 1.0
0
2
0
3
1
0
4
0
5
0
6
0
7
0
8
0
+12V
0
IN
NO
6
NO
8
NO
7
5
NO
NO
4
AC
NO
2
NO
3
NO
1
IN
P
U
T
12V
1 x 12V / 500mA
MAINS
GND
VB
VA
2
1
+V
7
8
6
5
4
3
13
14
12
11
10
9
+
VCOM
15
0
INPUT
Vout
RS232
VM129 VM122
Ordernr. Transformer : 112006C
