Eingangsanschluss - Beispiele
15-channel infrared receiver 'VM122' :

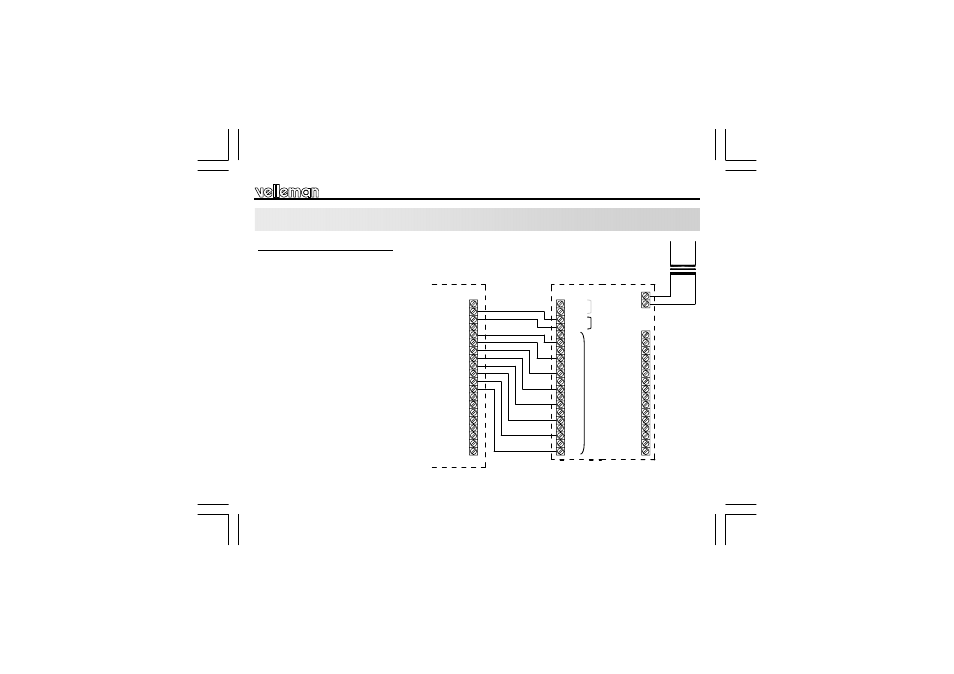

Der Schaltplan (Abb. 1.0) zeigt wie Sie mögliche
Relais an die Schnittstellenkarte VM122
anschließen können.
Die 15 Ausgänge dieses Moduls sind “open-
collector"-Ausgänge. Das bedeutet, dass es
sich um als Schalter verwendete Transistoren
handelt. Bei einem aktiven Ausgang entsteht ein
geschlossener Kontakt zwischen der Masse
(GND) und dem betreffenden Ausgang. Wie Sie
in den folgenden Schaltplänen sehen können,
können Sie eine einzelne Versorgung für
sowohl das Empfangsmodul als auch für z.B.
das Relais verwenden.
Hinweis: Sie können den VM121 Infrarotsender
verwenden um Ihre Applikationen zu steuern.
EINGANGSANSCHLUSS-BEISPIELE
