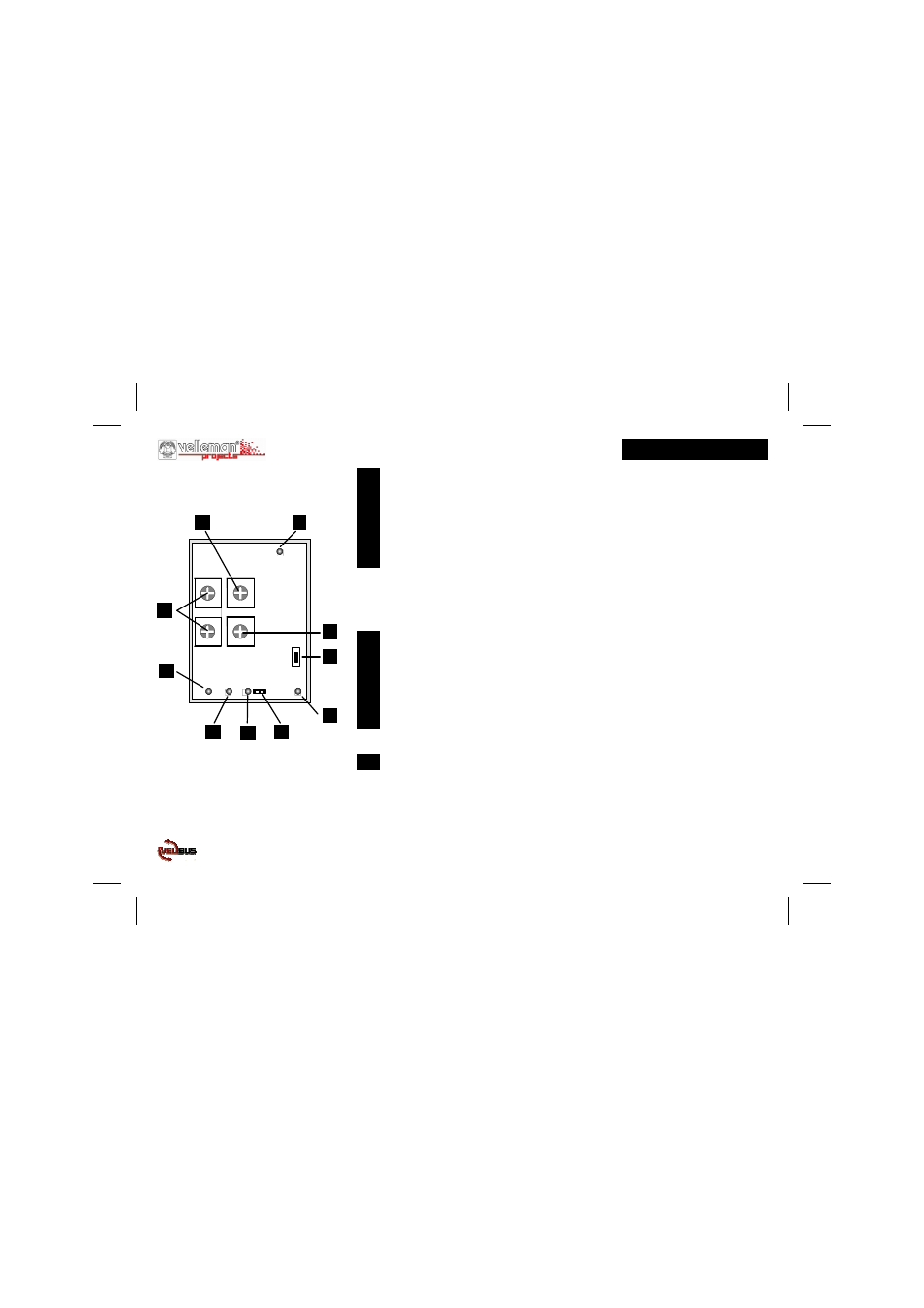

7

VMB1RY

Out

Relay module

Learn

ON

Mode

Tx

Rx

ADDR.

Time1

Mode/

Time2

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

Term

Out

ON

14

6

13

12

9

10

8

15

7

11

1

Normaal gesloten contact

2

Normaal open contact

3

12V voeding

4

Velbus

5

Directe drukknopbediening

6

Relais aan indicatie-LED

7

Mode-LED :

De LED brandt niet indien het relais uitgeschakeld is.

De LED brandt indien het relais ingeschakeld is en de timer niet geactiveerd is.

De LED knippert snel indien de timer geactiveerd is.

De LED knippert traag indien de tweede timer geactiveerd is bij de 2-tijden timermode.

De LED knippert zeer snel indien de module in de leermode staat.

8

Zend-LED

9

Voedings-LED

10

Ontvangst-LED

11

Manuele bediening

12

Tijdsinstelling

13

Mode instelling

14

Adresinstelling :

Stel een uniek adres in voor elke module via de ‘ADDR’ draaischakelaars van ‘00’ tot
‘FE’ uitgezonderd ‘81’, ‘91’, ‘A1’, ‘B1’, ‘C1’, ‘D1’, ‘E1’, ‘F1’ en ‘FF’.

15

Afsluiting :

Indien de module op het begin of het einde van de VELBUS-kabel aangesloten is, moet
de ‘TERM’ jumper geplaatst worden. In alle andere gevallen moet deze verwijderd
worden.

NEDERLANDS
