1

Contact normal fermé

2

Contact normal ouvert

3

Alimentation 12V

4

Velbus

5

Contrôle direct des boutons poussoirs

6

Voyant LED relais enclenché

7

LED de mode d’opération

La LED ne s’allume pas si le relais est coupé.

La LED s’allume si le relais est enclenché et le minuteur n’est pas activé.

La LED clignote rapidement si le minuteur est activé.

La LED clignote lentement si le second minuteur est activé dans le mode à 2 temps.

La LED clignote rapidement si le minuteur est en mode d’apprentissage.

8

LED de transfert

9

LED d’alimentation

10

LED de réception

11

Contrôle manuel

12

Réglage de délai

13

Réglage de mode d’opération

14

Réglage d’adresse

Attribuez une adresse unique (de ‘00’ à ‘FE’ excepté ‘81’, ‘91’, ‘A1’, ‘B1’, ‘C1’, ‘D1’,
‘E1’, 'F1' et ‘FF’) pour chaque module à l’aide des interrupteurs rotatifs 'ADDR'.

15

Terminaison

Placez le cavalier TERM uniquement dans un module connecté au début ou en fin de
connexion Velbus.

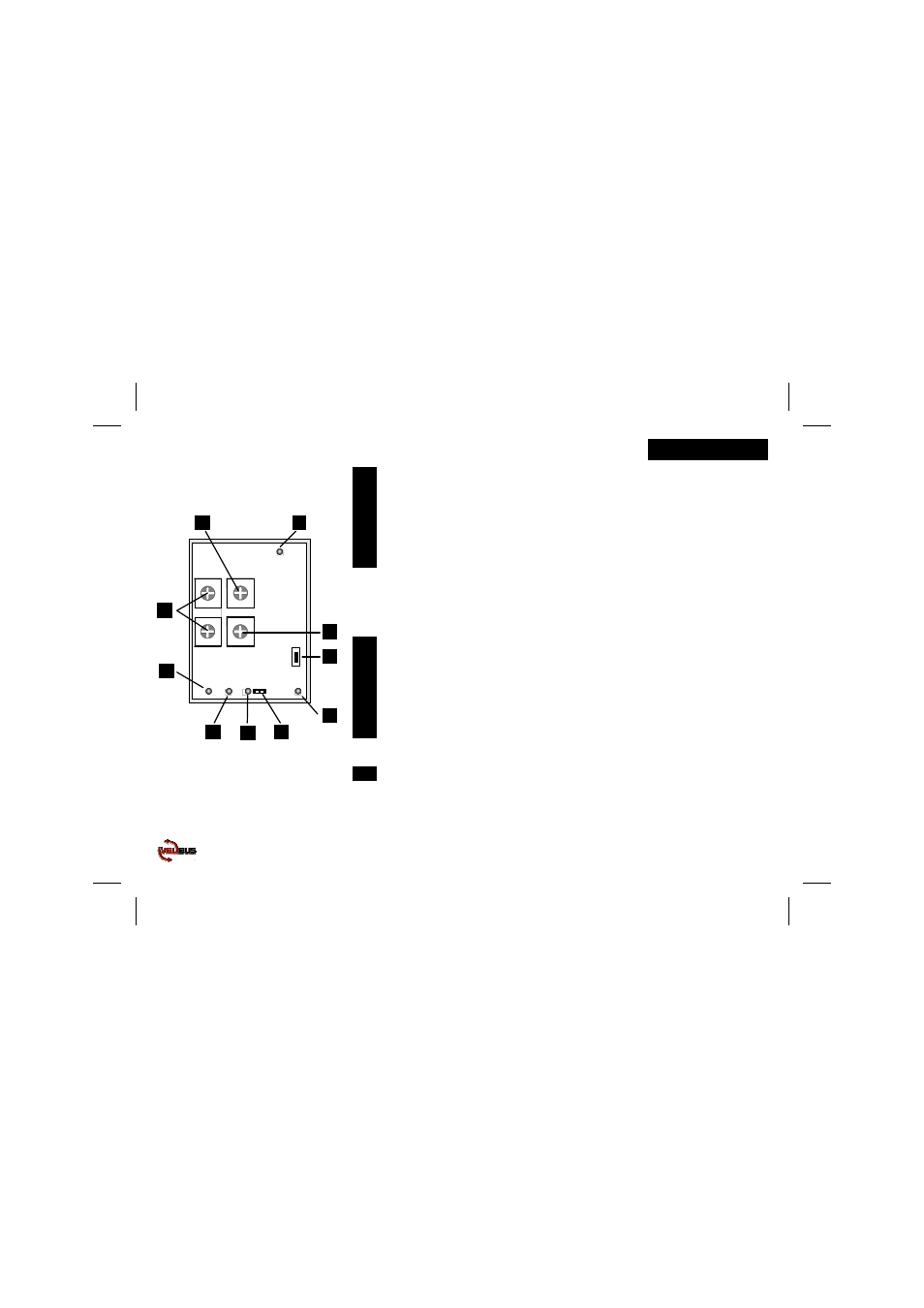

VMB1RY
