15

1

normal geschlossen"-Kontakt

2

normal "offen"-Kontakt

3

12V-Stromversorgung

4

Velbus

5

direkte Drucktastenbedienung

6

Relais –ein-Anzeige

7

Betriebsmodus-LED

Die LED brennt nicht wenn das Relais ausgeschaltet ist.

Die LED brennt wenn das Relais eingeschaltet ist und der Timer nicht aktiviert ist.

Die LED blinkt schnell wenn der Timer aktiviert ist.

Die LED blinkt langsam wenn der zweite Timer im 2-Zeiten-Modus aktiviert ist.

Die LED blinkt schnell wenn das Modul im "Lernmodus" aktiviert wird.

8

Sende-LED

9

Stromversorgungs-LED

10

Empfangs-LED

11

manuelle Bedienung

12

Zeiteinstellung

13

Betriebsmoduseinstellung

14

Adresseneinstellung

Stellen Sie eine einzigartige Adresse für jedes Modul ein über die 'ADDR'
Drehschalter von ‘00’ bis ‘FE’ ausgenommen ‘81’, ‘91’, ‘A1’, ‘B1’, ‘C1’, ‘D1’, ‘E1’,
'F1' und ‘FF’.

15

Abschluss

Montieren Sie die TERM-Steckbrücke bei einem Modul am Anfang oder am Ende
des Velbus-Anschlusses.

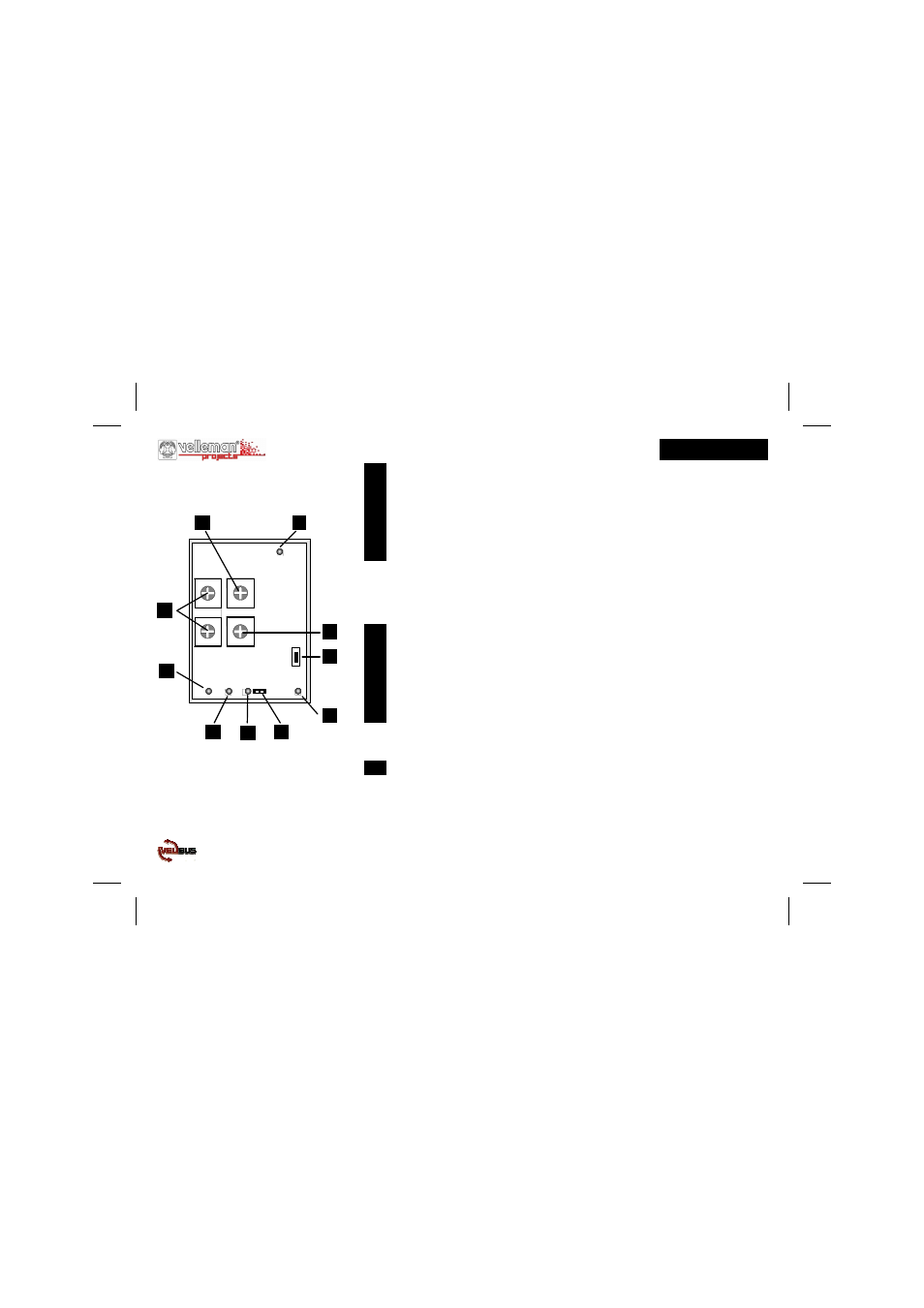

VMB1RY

Out

Relay module

Learn

ON

Mode

Tx

Rx

ADDR.

Time1

Mode/

Time2

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

A

9

8

7

6

5

4

3

2

1

0

F

E

DC

B

Term

Out

ON

14

6

13

12

9

10

8

15

7

11

DEUTSCH
