Español – Velleman projects VMB1RY Short user manual User Manual
Page 19
19

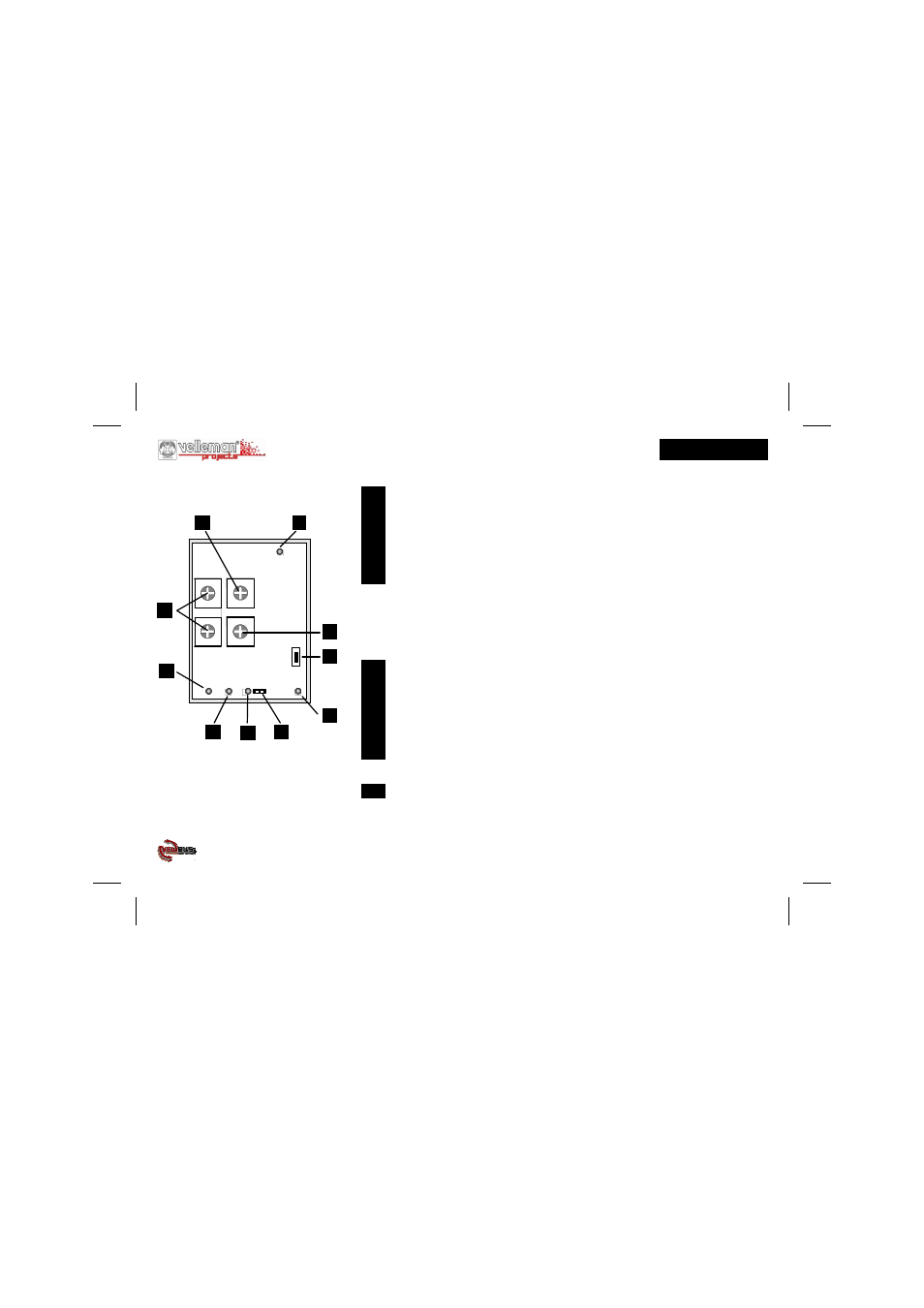

1
Contacto normalmente cerrado
2
Contacto normalmente abierto
3
Alimentación 12V
4
Velbus
5
Control directo de los pulsadores
6
Indicador LED relé activado
7
LED de modo de funcionamiento
El LED no se ilumina si el relé está desactivado.
El LED se ilumina si el relé está activado y el temporizador no está activado.
El LED parpadea de manera rápida si el temporizador está activado.
El LED parpadea de manera lenta si el segundo temporizador está activado en el
modo de 2 tiempos.
El LED parpadea rápidamente si el temporizador está en el modo de aprendizaje.
8
LED de transmisión
9
LED de alimentación
10
LED de recepción
11
Control manual
12
Ajuste del tiempo
13
Ajuste del modo de funcionamiento
14
Ajuste de dirección
Introduzca una sola dirección para cada módulo con los interruptores giratorios
'ADDR' de ‘00’ a ‘FE’ salvo ‘81’, ‘91’, ‘A1’, ‘B1’, ‘C1’, ‘D1’, ‘E1’, ’F1’ y ‘FF’.
15
Terminación
Ponga el jumper TERM sólo en un módulo conectada al principio o al extremo de
conexión Velbus.
VMB1RY
Out
Relay module
Learn
ON
Mode
Tx
Rx
ADDR.
Time1
Mode/
Time2
A
9
8
7
6
5
4
3
2
1
0
F
E
DC
B
A
9
8
7
6
5
4
3
2
1
0
F
E
DC
B
A
9
8
7
6
5
4
3
2
1
0
F
E
DC
B
A
9
8
7
6
5
4
3
2
1
0
F
E
DC
B
Term
Out
ON
14
6
13
12
9
10
8
15
7
11
ESPAÑOL
