Velleman К8062 - Manual (Page 5)

5

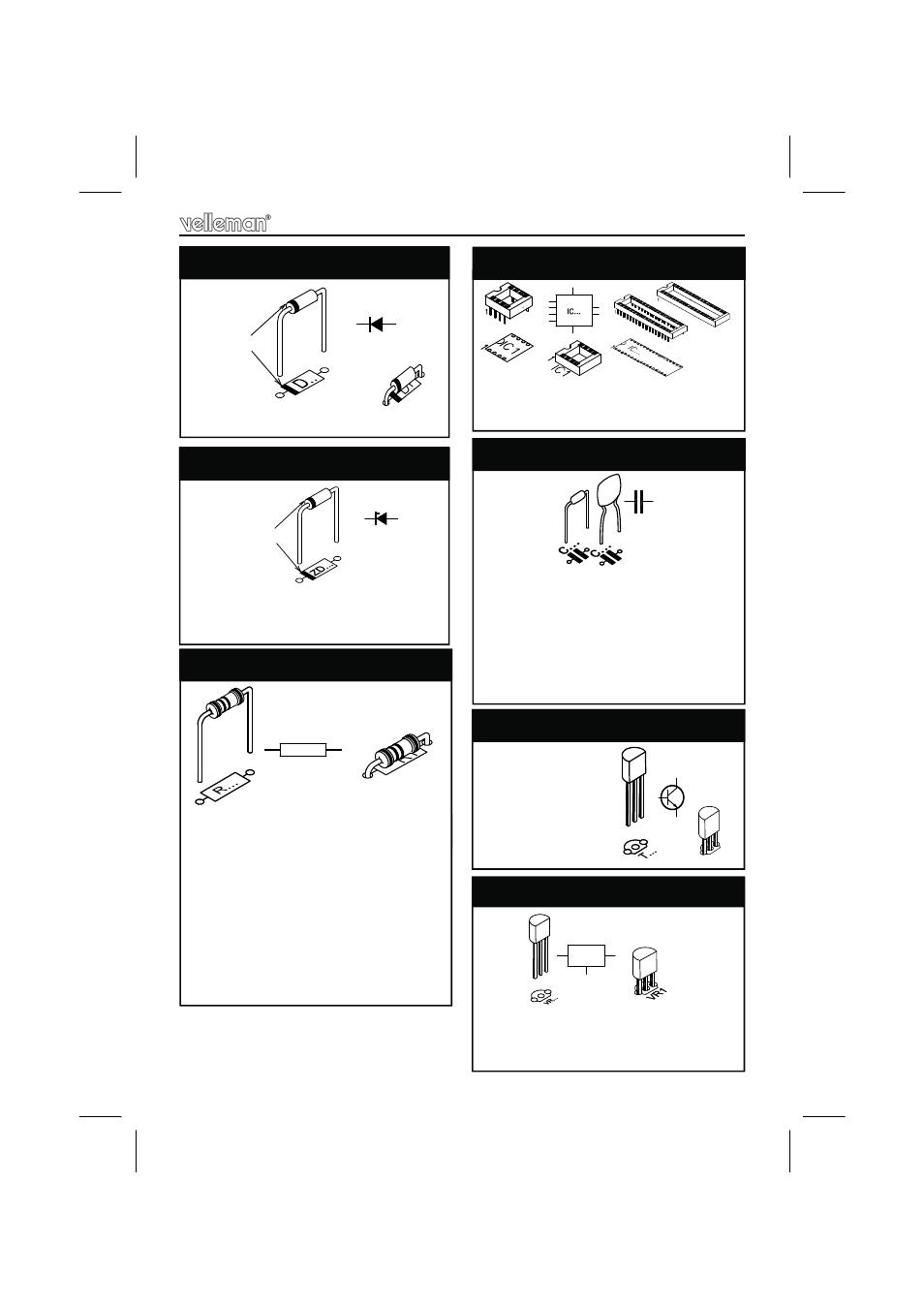

Construction
1. Diodes (check the polarity)
 R1 : 10K (1 - 0 - 3 - B)
 R2 : 10K (1 - 0 - 3 - B)
 R3 : 1K5 (1 - 5 - 2 - B)
 R4 : 470 (4 - 7 - 1 - B)
 R5 : 1K5 (1 - 5 - 2 - B)
 R6 : 1K5 (1 - 5 - 2 - B)
 R7 : 2K2 (2 - 2 - 2 - B)
 R8 : 470 (4 - 7 - 1 - B)
 R9 will not be mounted
3.
1/4W
Resistors.
R...
 D1 : 1N4148
1. Diode (check the polarity)
CATHODE
D...

ZD1 : 6,2V (6V2)
 ZD2 : 6,2V (6V2)
2. Zener diodes (check the polarity)
CATHODE
ZD...
 IC1 : 8P
 IC2 : 28P
4. IC sockets
 C1 : 33pF (33)
 C2 : 33pF (33)
 C3 : 100n (104, 0.1, u1)
 C4 : 100n (104, 0.1, u1)
 C5 : 100n (104, 0.1, u1)
 C6 : 100n (104, 0.1, u1)
 C7 : 220n (224)
5. Capacitors
c...
 T1 : BC327
 T2 : BC337
6. Transistors
T...

VR1 : UA78L05
7. Voltage regulator.
VR...
