IT-4 BILANCIA DA BANCO SERIE SD

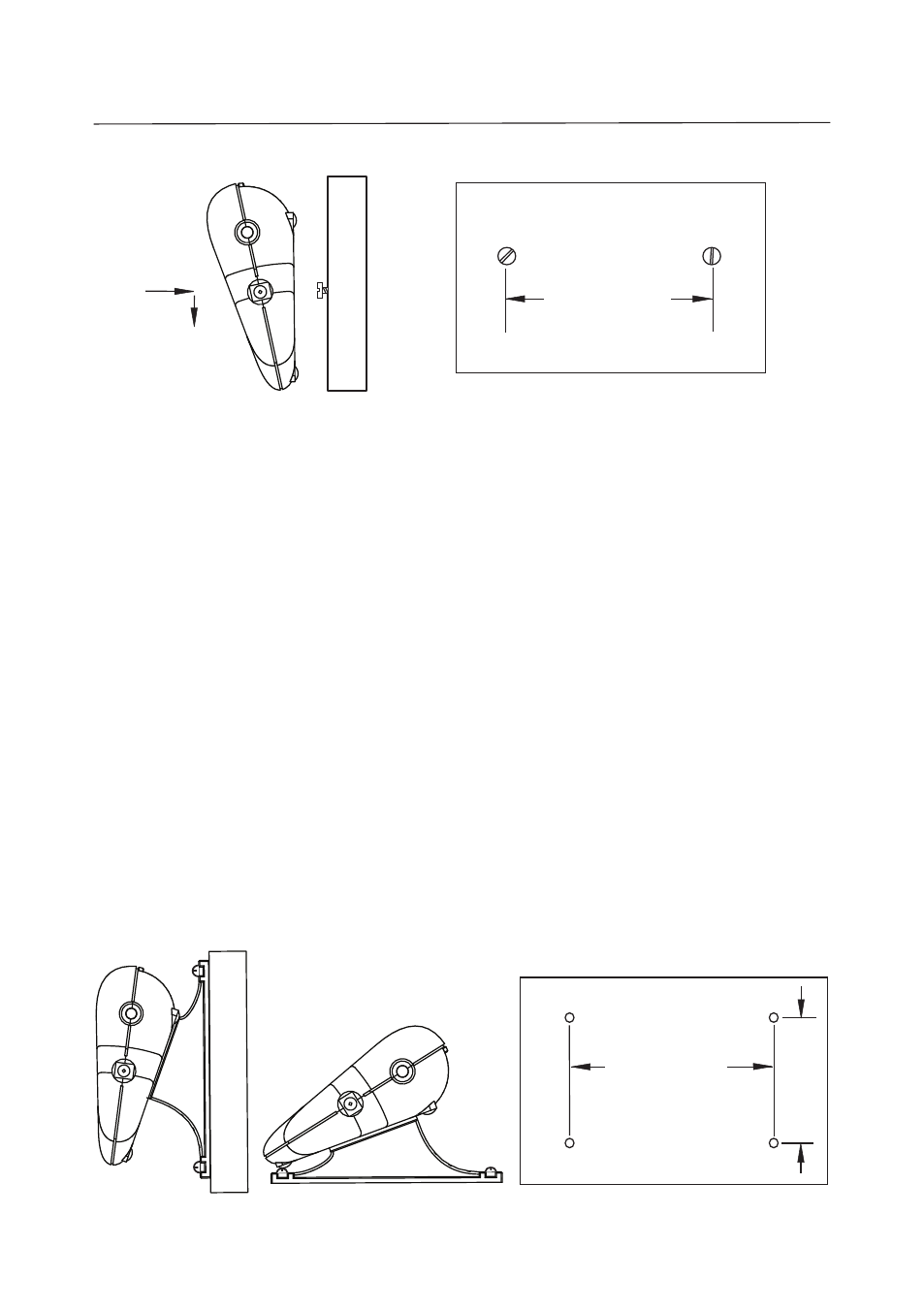

Figura . Esecuzione del montaggio a parete diretto.
• Montaggio su piano/a parete con staffe:
Collegare due staffe di montaggio come illustrato in Figura 4. Posizionare
l’indicatore laddove desiderato sulla parete o sul piano. Installare due viti
(non fornite) agli estremi di ogni staffa per fissarli alla superficie. Quando si
effettua il montaggio su una parete priva di una struttura resistente, utilizzare
hardware di ancoraggio appropriato.
NOTE DI MONTAGGIO:
. Quando si attaccano le staffe: inserire gli spinotti tondi nei fori sulla parte
inferiore dell’indicatore e far scorrere ogni staffa all’indietro per bloccarla
in posizione.
. Per fornire un angolo di visuale ottimale, è possibile attaccare le staffe di
montaggio in due differenti orientamenti.
. Alcune posizioni di montaggio possono richiedere che le staffe vengano
attaccate alla superficie di lavoro prima di essere attaccate all’indicatore.
Figura 4. Esecuzione del montaggio su piano e a parete con staffe.
0 mm / 4,7”
0 mm / 4,7”
90
mm
/
,54”
