ES-4 BÁSCULA DE MESA DE LA SERIE SD
Figura . Configuración para el montaje directo en la pared.
• Soporte de montaje en pared y montaje en mesa:
Fije los dos soportes de montaje como se muestra en la Figura 4. Ubique
el indicador donde desee, en la pared o sobre la mesa. Instale dos tornillos
(no incluidos) en los extremos de cada soporte para asegurarlos a la
superficie. Cuando monte el indicador en la pared sin un apoyo sólido,
utilice los aditamentos de anclaje apropiados.
NOTAS DE MONTAJE:
. Cuando fije los soportes: Introduzca los pasadores redondos en los hoyos
en la parte inferior del indicador y deslice cada soporte para asegurarlo.
. Los soportes de montaje pueden fijarse en dos orientaciones diferentes
para proporcionar un ángulo de visión óptimo.
. Algunas posiciones de montaje pueden requerir que los soportes se fijen
a la superficie de trabajo antes de fijar el indicador.

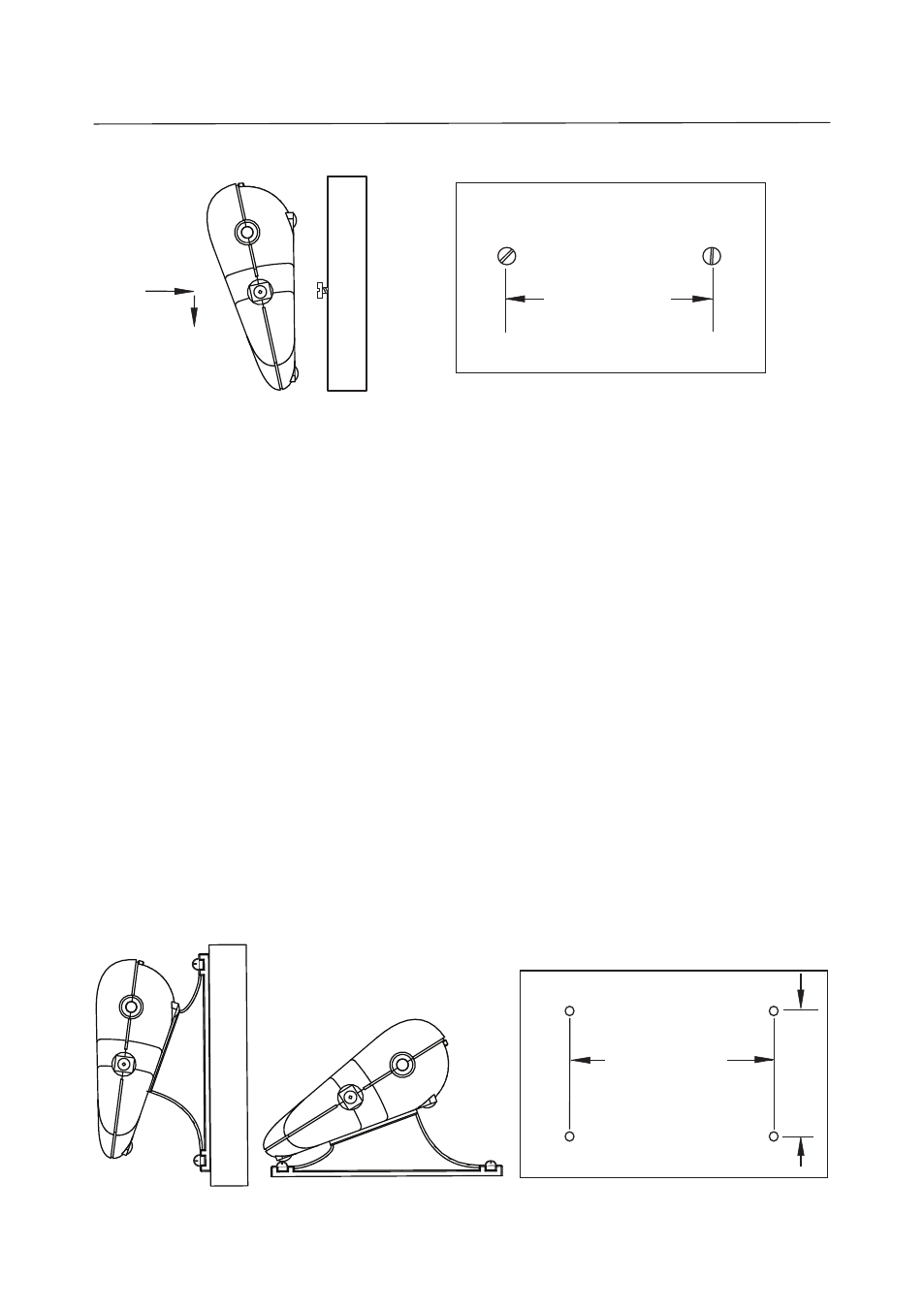

Figura 4. Configuraciones del soporte en pared y del montaje en mesa.
0mm / 4,7”
0mm / 4,7”
90mm
/
,54”
