DE-4 TISCHWAAGE DER SD-SERIE

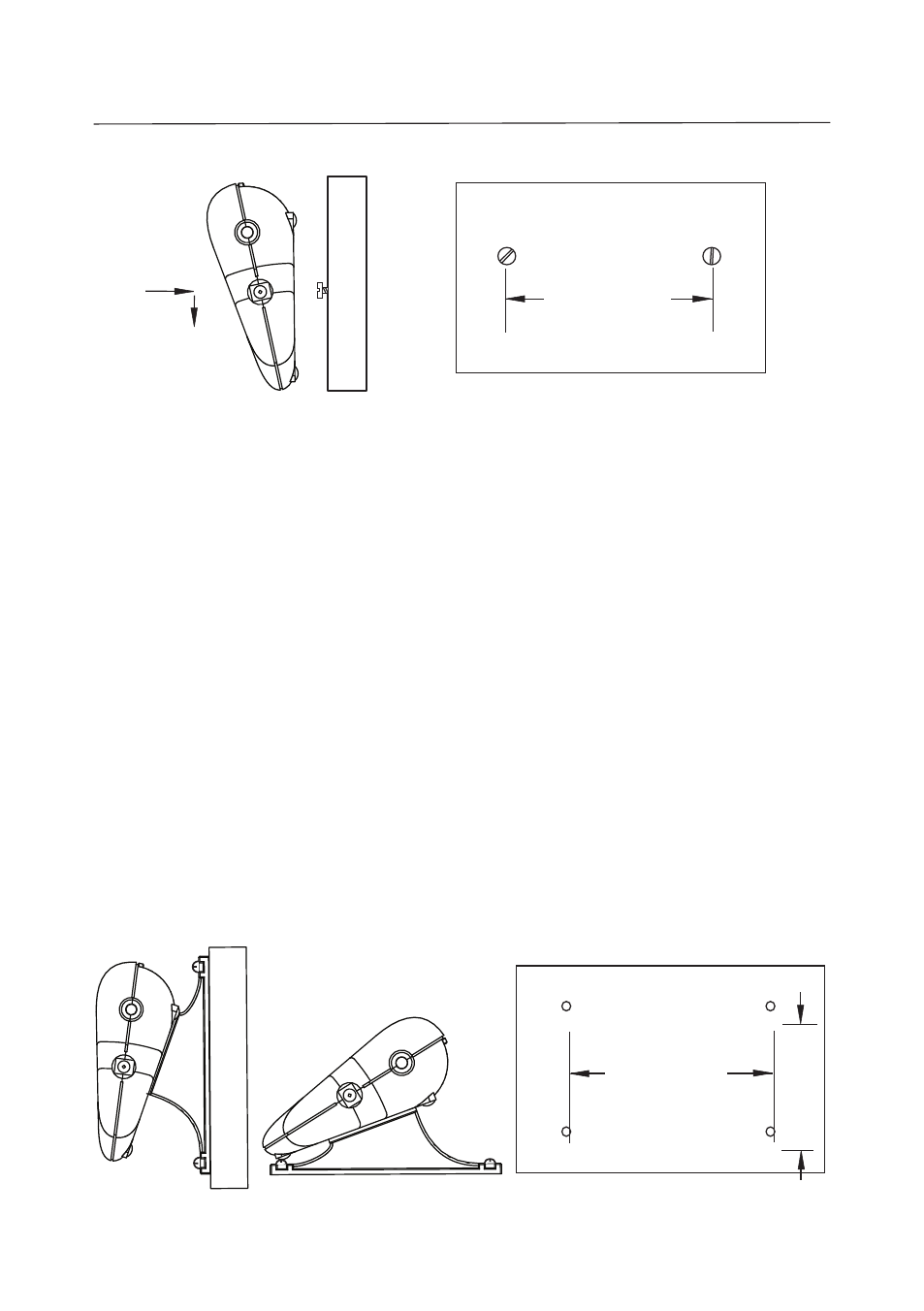

Abbildung . Direkte Wandmontage.
• Wandmontage mit Halterung/Tischmontage:
Befestigen Sie die zwei Montagehalterungen (siehe Abb. 4). Positionieren
Sie den Indikator an die gewünschte Stelle an der Wand oder auf dem Tisch.
Bauen Sie zwei Schrauben (nicht im Lieferumfang enthalten) in die Enden
jeder Halterung ein, um sie an der Oberfläche zu befestigen. Wenn das Gerät
an einer Wand ohne feste Verstärkung montiert wird, verwenden Sie geeignete
Befestigungsmittel zum Verankern.
MONTAGEHINWEISE:
. Befestigen von Halterungen: Führen Sie runde Stifte in Löcher an der
Unterseite des Indikators ein und schieben Sie jede Halterung zurück,
bis sie einrastet.
. Die Montagehalterungen können in zwei unterschiedlichen Ausrichtungen
montiert werden, um einen optimalen Betrachtungswinkel zu gewährleisten.
. Bei einigen Montagepositionen müssen die Halterungen eventuell an der
Arbeitsfläche befestigt werden, bevor sie am Indikator befestigt werden.
Abbildung 4. Wandmontage mit Halterung u. Tischmontage.
0mm / 4,7”
0mm / 4,7”
90mm
/
,54”
