Installation de la carte à circuit imprimé
• Installez la carte à circuit imprimé sur la plaque arrière (voir la Figure 1),
en vous servant de quatre des petites vis incluses.

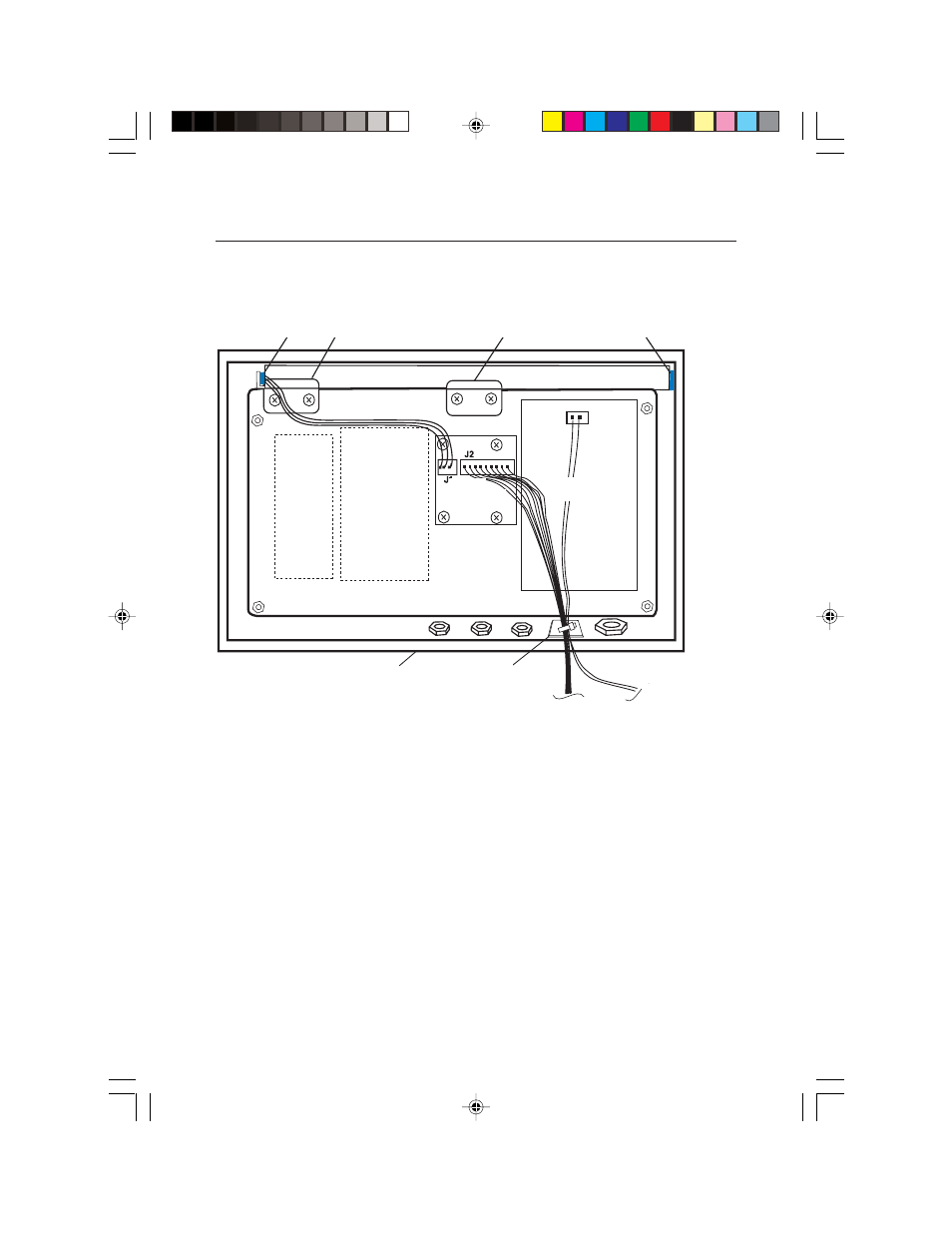

Figure 1. Détails de l’installation
Installation de la batterie
La batterie est maintenue par deux brides qui doivent être installées.
• Assurez-vous qu’il y a des tampons en mousse fixés à chaque extrémité du
bloc de la batterie. N’installez pas la batterie sans les tampons en mousse.
Vous pouvez également consulter votre revendeur Ohaus pour toute
assistance.
• Positionnez la batterie avec les connecteurs sur la gauche et face avant (voir
la Figure 1).
• En maintenant la batterie en place, installez la bride centrale que vous fixez
avec les vis fournies. À ce niveau, ne serrez pas totalement les vis de
montage.
(Remarque : la bride centrale est la pièce sans l’attache latérale
supplémentaire).
TAMPON BRIDE SUPÉRIEURE BRIDE CENTRALE TAMPON
ARRIÈRE DU
BOÎTIER DE
L’INDICATEUR
MONTAGE
PLASTIQUE
AU CONNECTEUR
J5 SUR LA CARTE
PRINCIPALE
AU CONNECTEUR J3
SUR LA CARTE PRINCIPALE
CARTE
RS-422/485
OPTIONNELLE
CARTE
DE SORTIE
DE RELAIS
OPTIONNELLE
PLAQUE ARRIÈRE
BATTERIE
CARTE DE
RECHARGE DE
LA BATTERIE
ALIMENTATION
ÉLECTRIQUE
