Juego opcional de batería CKW

ES-2

Instalación de la tarjeta PC

• Monte la tarjeta PC en la placa posterior como se muestra en la Figura 1

utilizando los cuatro tornillos pequeños suministrados.

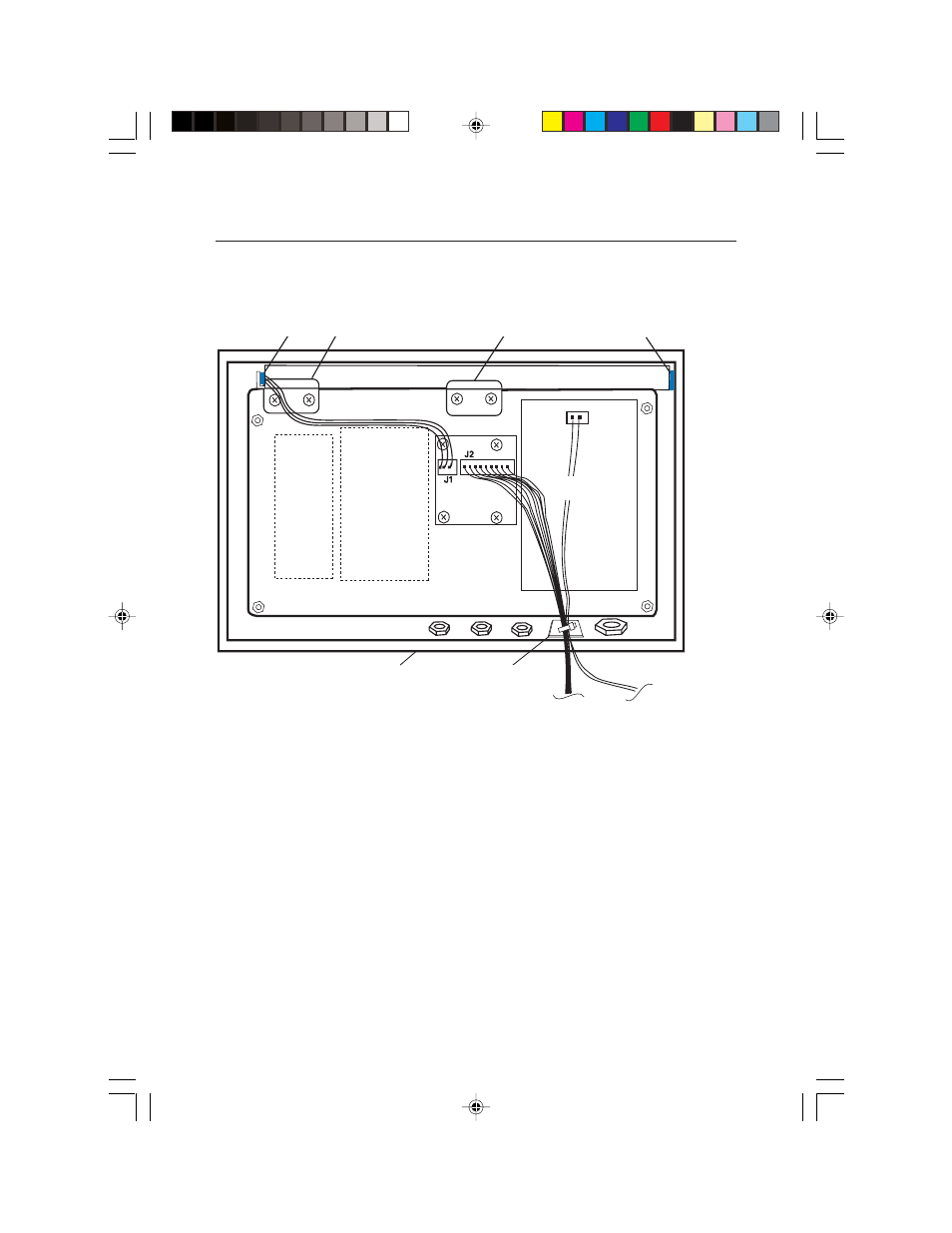

Figura 1. Detalles de instalación.

Instalación de la batería

La batería es sujetada en su lugar por dos soportes que necesitan ser instalados.

• Revise que existan almohadillas de espuma unidas en cada extremo del

paquete de baterías. No instale la batería si estas almohadillas de espuma
no se encuentran en su sitio. Si es necesario, llame al Servicio de Ohaus
para asistencia.

• Coloque la batería con los cables a la izquierda y el frente hacia adelante,

como se muestra en la Figura 1.

• Mientras mantiene la batería en su lugar, monte el soporte central utilizando

los tornillos suministrados. Los tornillos de montaje deben permanecer flojos
en este paso.
(Nota: el soporte central es la parte sin la lengüeta lateral extra.).

ALMOHADILLA SOPORTE SUPERIOR SOPORTE CENTRAL

ALMOHADILLA

CAJA POSTERIOR

DEL INDICADOR

MONTURA

PLÁSTICA

AL CONECTOR J5 EN

LA TARJETA PC

PRINCIPAL

AL CONECTOR J3 EN LA
TARJETA PC PRINCIPAL

SUMINISTRO

ELÉCTRICO

TARJETA

DE RECARGA

DE BATERÍA

TARJETA

RS-422/485

OPCIONAL

TARJETA

DE SALIDA

DE RELEVO

OPCIONAL

PLACA POSTERIOR

BATERÍA
