Интерфейс Ethernet RU-1
ВВЕДЕНИЕ
Комплект интерфейса Ethernet предназначен для использования только с
весами серии Navigator. Данная принадлежность прошла необходимые
испытания и соответствует требованиям стандартов, указанных в руководстве
по эксплуатации весов Navigator.

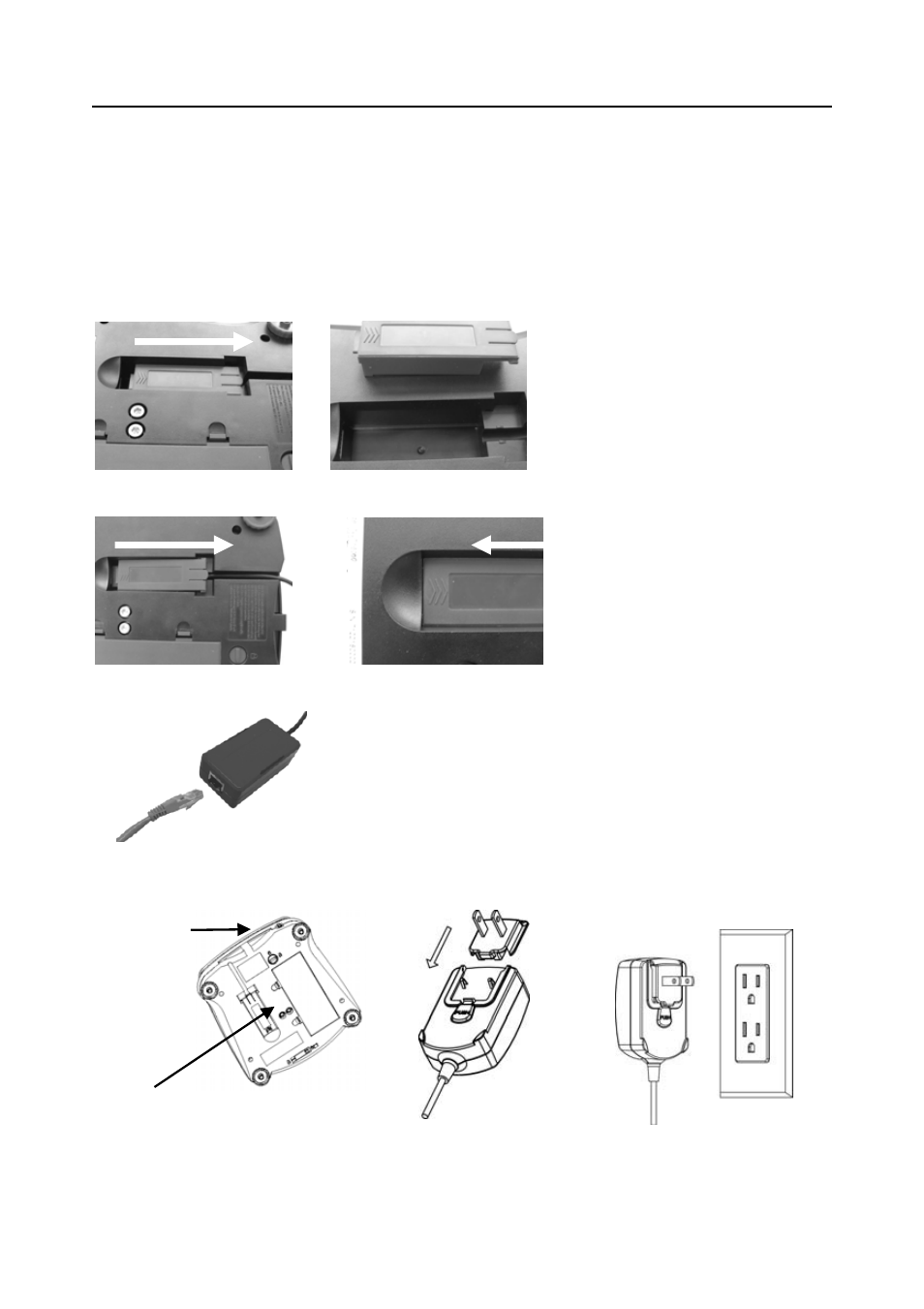

УСТАНОВКА ИНТЕРФЕЙСА
1. Отключите ранее использовавшийся сетевой адаптер – он должен быть заменен.
2. Сдвиньте назад и удалите заглушку отсека интерфейса.
3. Установите модуль интерфейса. Сдвиньте модуль вперед до упора.
4. Подключите кабель Ethernet к разъему RJ45.
5. Для обеспечения надежной работы интерфейса Ethernet в комплекте с ним
поставляется более мощный сетевой адаптер, номер по каталогу 46001802 (12 В,
0,84 А).
Подключите сетевой адаптер к
разъему питания
Установите
соответствующий
контактный узел
Подключите сетевой
адаптер к розетке сети
переменного тока.
Разъем
Крышка
батарей
