38
手順 2.
HBA ハードウェアを取り付ける
HBA ハードウェアを取り付けるには、コンピュータを開いて適切なバススロットを見つける必要があり
ます。コンピュータのカバーを取り外す手順に関しては、必要に応じてコンピュータシステムのマニュ
アルを参照してください。

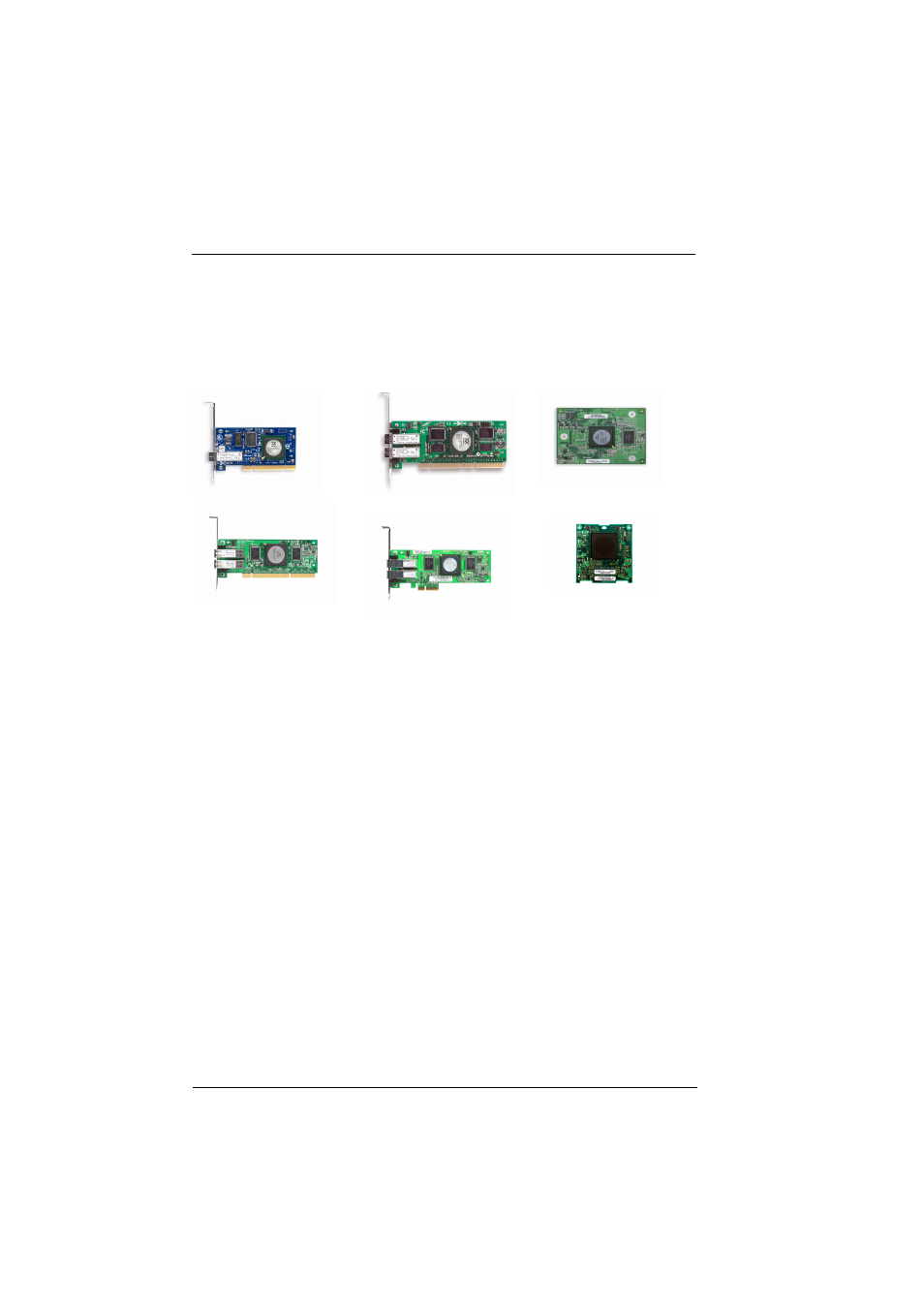

取り付ける HBA に応じて、コネクタは以下のサンプルのいずれかのようになっています。
以下の手順に従って HBA ハードウェアをインストールしてください（ QME2462 および QME2472 の取
り付け手順は、サーバーハードウェアのオーナーズマニュアルを参照してください）。
1. コンピュータの電源を切って、電源ケーブルを外します。
2. コンピュータのカバーを取り外し、空きバススロットを見つけます。
3. ネジまたはレバーを外して、スロットカバー（存在する場合）を抜き出します。
4. HBA の上部を持ち、スロットにしっかり取り付けます。
5. 既存のネジまたはレバーを使って、 HBA の固定ブラケットを再び取り付けます。
6. コンピュータのカバーを閉じます。
7. 電源ケーブルを差し込み、コンピュータの電源を入れます。
32 ビット PCI-X コネクタ
x4 PCI Express コネクタ 64 ビット PCI-X 2.0 コネクタ
QME2462
QME2472
64 ビット PCI-X コネクタ
