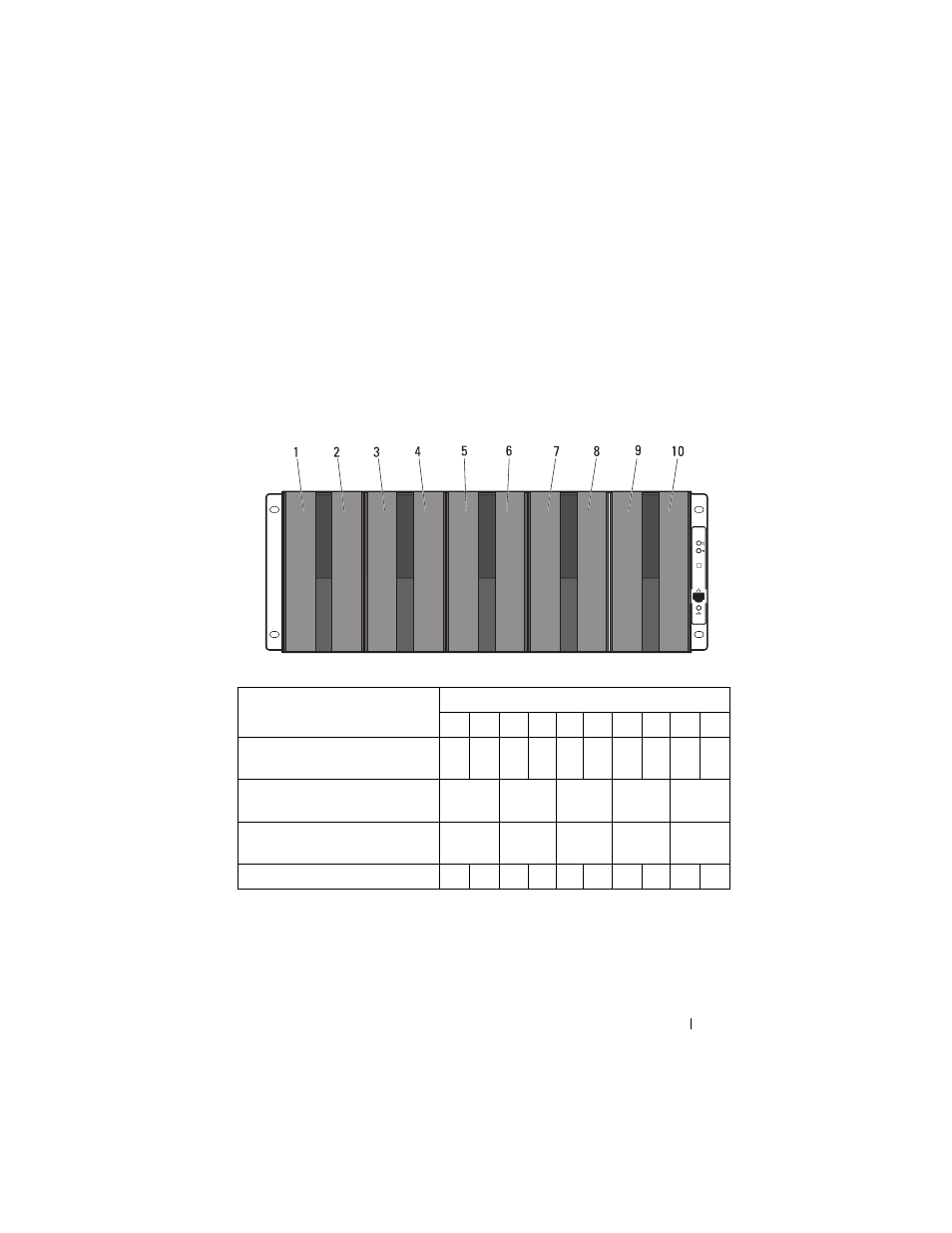

Numerowanie wnęk
Obudowa serwerowa PowerEdge C8000 podzielona jest na dziesięć pionowych
wnęk. Węzeł przetwarzania danych C8220 o pojedynczej szerokości zajmuje
jedną wnękę w obudowie serwerowej, natomiast węzeł przetwarzania danych
C8220X o podwójnej szerokości lub węzeł pamięci masowej C8000XD zajmują
dwie wnęki w obudowie serwerowej. Podczas instalacji modułu sanek do
obudowy serwerowej, należy najpierw zainstalować moduł sanek w pierwszej
wnęce, a następnie postępować w kierunku prawej części obudowy.
a. Wnęki 5 i 6 umożliwiają montaż dwóch węzłów zasilaczy lub dwóch węzłów przetwarzania danych
C8220 lub kombinacji dwóch typów sanek.
b. W przypadku obudowy serwerowej z wewnętrznym źródłem zasilania węzeł pamięci masowej C8000XD
należy instalować tylko we wnękach od 3 do 10.
c. Węzły zasilacza należy instalować wyłącznie we wnękach nr 5 i 6.
Rodzaj modułu
Wnęki
1 2 3 4 5
a
6
a
7 8 9 10
Węzeł przetwarzania danych
C8220 o pojedynczej szerokości √ √ √ √ √ √ √ √ √ √
Węzeł przetwarzania danych
C8220X o podwójnej szerokości √ √ √ √ √
Węzeł pamięci masowej
C8000XD
b
√ √ √ √ √
Węzeł zasilacza
c
⎯ ⎯ ⎯ ⎯ √ √ ⎯ ⎯ ⎯ ⎯
