Erste Schritte mit dem System
53
Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen
gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen
lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker
des Bildschirmkabels festzuziehen.
Anschließen der Stromversorgung

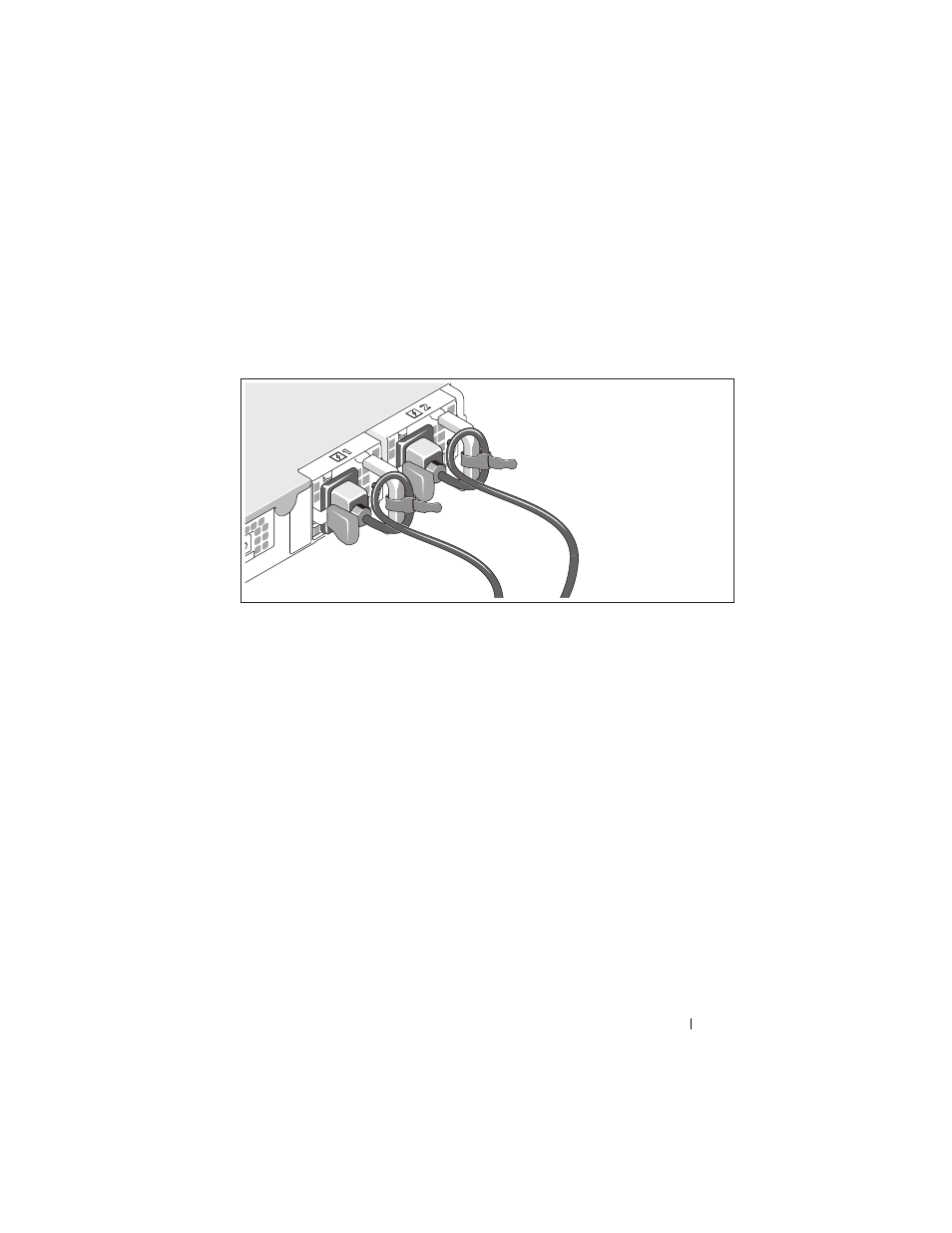

Verbinden Sie das bzw. die Netzstromkabel mit dem System (Abbildung
zeigt eine redundante Systemkonfiguration). Sichern Sie bei redundanten
Systemkonfigurationen die Kabel mit den beiden im Lieferumfang des
Systems enthaltenen Klettverschlüssen, wie in der Abbildung gezeigt.
Montieren Sie bei nicht-redundanten Systemkonfigurationen die im
mit dem System ausgelieferte Halteklammer für das Netzstromkabel.
Verbinden Sie das andere Ende des Kabels mit einer geerdeten Steckdose
oder mit einer separaten Spannungsquelle, etwa einer unterbrechungsfreien
Stromversorgung (USV) oder einem Stromverteiler.
