Eesti | 139
Bosch Power Tools 1 619 929 L95 | (29.11.12)
Rappumise või asendi muutumise korral töö ajal nivelleerub
seade automaatselt uuesti. Vigade vältimiseks kontrollige pä-
rast uut nivelleerumist horisontaalse või vertikaalse laserjoo-
ne asendit võrdluspunkti suhtes.
Töötamine ilma automaatse loodimiseta
Ilma automaatse nivelleerumiseta tehtavate tööde korral lüka-
ke lüliti (sisse/välja) 7 asendisse „
on“. Kui automaatne ni-
velleerumine on välja lülitatud, põleb näit 6 punase tulega ja
laserkiired vilguvad 30 s aeglaselt.
Kui automaatse nivelleerumise funktsioon on välja lülitatud,
saate seadet vabalt käes hoida või kaldpinnale asetada. La-
serkiired ei pruugi kulgeda teineteise suhtes vertikaalselt.
Nivelleerumistäpsus
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt (põrandalt) ülespoole kulgevad tempera-
tuurierinevused võivad laserkiire kõrvale kallutada.
Kuna temperatuuride erinevus on kõige suurem just maapin-
na (põranda) lähedal, on soovitav mõõtmiste teostamisel
seadmest alates 20 m kaugusel paigaldada seade alati statii-
vile. Lisaks paigaldage seade võimalusel alati tööpiirkonna
keskele.
Lisaks välistele mõjudele võib kõrvalekaldeid põhjustada ka
seadmele endale avalduv toime (nt kukkumine või tugev
löök). Seetõttu kontrollige seadme täpsust iga kord enne töö
alustamist.
Kontrollige kõigepealt horisontaalse laserkiire nivelleerumise
täpsust, seejärel vertikaalse laserkiire nivelleerumise täpsust.
Kui mõõteseade ületab lubatud kõrvalekalde, toimetage sea-
de Boschi mõõteseadmete volitatud parandustöökotta.

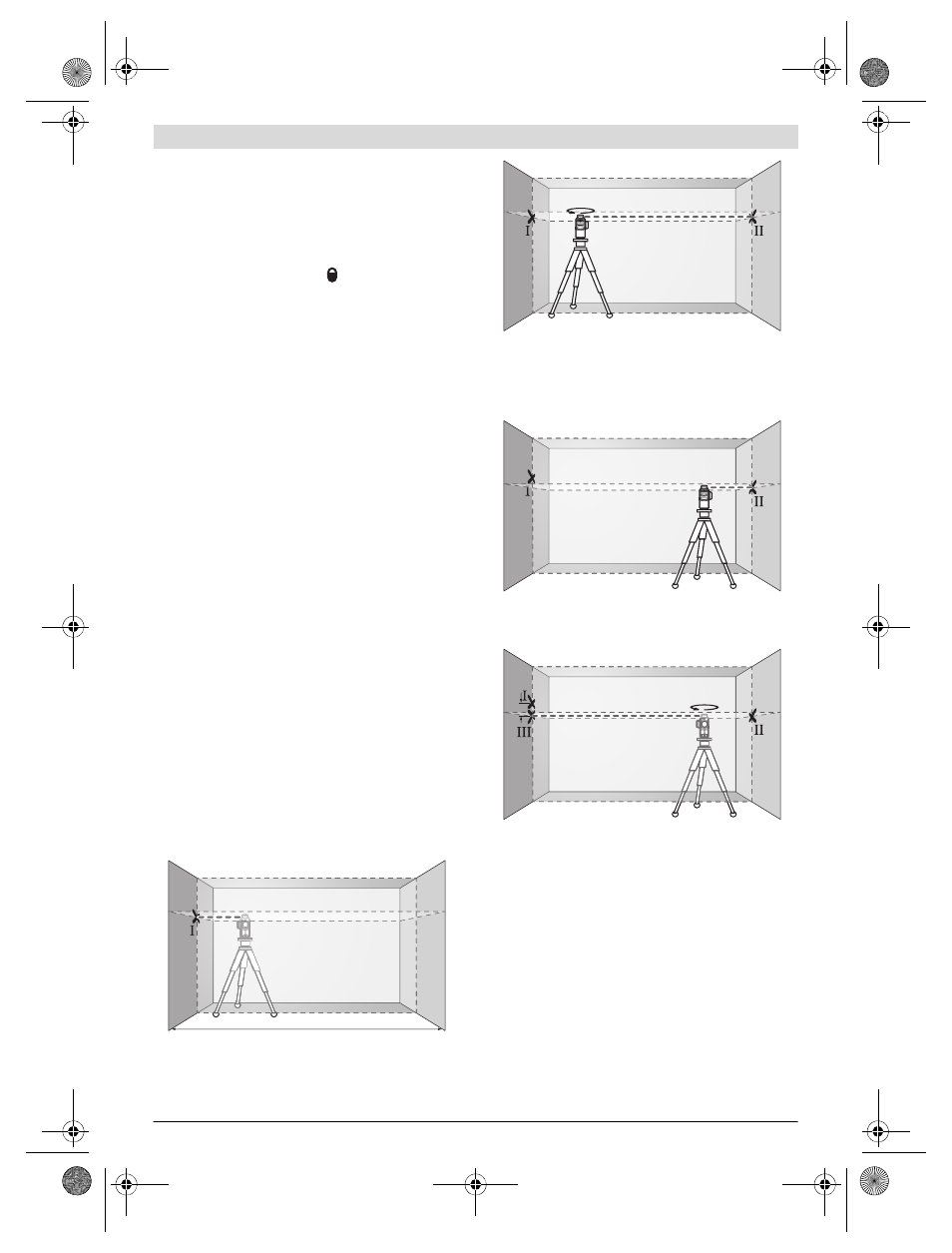

Põikitelje horisontaalse nivelleerumistäpsuse
kontrollimine
Kontrollimiseks läheb vaja 5 m pikkust stabiilset vaba mõõte-
piirkonda kahe seina A ja B vahel.
– Paigaldage seade seina A lähedale statiivile või asetage
stabiilsele ühetasasele pinnale. Lülitage mõõteseade sisse
automaatse nivelleerumisega töörežiimis. Valige tööre-
žiim, mille puhul horisontaalse laserkiire tasand ja verti-
kaalse laserkiire tasand tekivad mõõteseadme ees.
– Suunake laserkiir seinale A ja laske seadmel nivelleeruda.
Märkige seinale punkti kese, kus laserjooned seinal A ristu-
vad (punkt
I).
– Pöörake seadet 180°, laske seadmel nivelleeruda ja mär-
kige laserjoonte ristumispunkt vastasasuvale seinale B
(punkt
II).
– Asetage seade – ilma seda pööramata – seina B lähedale,
lülitage sisse ja laske seadmel nivelleeruda.
– Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel
midagi seadme alla asetades), et laserjoonte ristumis-
punkt ühtiks eelnevalt seinale B märgitud punktiga
II.
– Pöörake seadet 180°, muutmata seadme kõrgust. Rihtige
seade seina A suhtes välja nii, et vertikaalne laserjoon lä-
biks eelnevalt märgitud punkti
I. Laske seadmel nivelleeru-
da ja märkige laserjoonte ristumispunkt seinale A
(punkt
III).
– Vahe d kahe seinale A märgitud punkti I ja III vahel annab
mõõteseadme tegeliku kõrvalekalde vertikaalist rõhtteljel.
2 x 5 m = 10 m kaugusel on lubatud maksimaalne kõrvale-
kalle:
10 m x ±0,2 mm/m = ±2 mm.
Vahe d punktide
I ja III vahel tohib järelikult olla maksimaal-
selt 2 mm.
A B
5 m
A B
180°
A B
A B
d d
180°
