Polski | 137
Bosch Power Tools 1 609 929 S02 | (19.3.09)
– Zaznaczyć na ścianie A środek linii lasera jako
punkt III (pionowo nad wzgl. pod punktem I).
– Z różnicy d między oboma zaznaczonymi
punktami I i III na ścianie A wyniknie rzeczy-
wiste odchylenie urządzenia pomiarowego
od poziomu.
Maksymalnie dopuszczalne odchylenie d
max
oblicza się w następujący sposób:
d
max
= podwójna odległość między ścianami
x 0,3 mm/m
Przykład: W przypadku odległości między ścia-
nami wynoszącej 5 m maksymalnie dopuszczal-
ne odchylenie może wynosić
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Oznacza to,
że zaznaczone punkty mogą być od siebie
oddalone o najwyżej 3 mm.

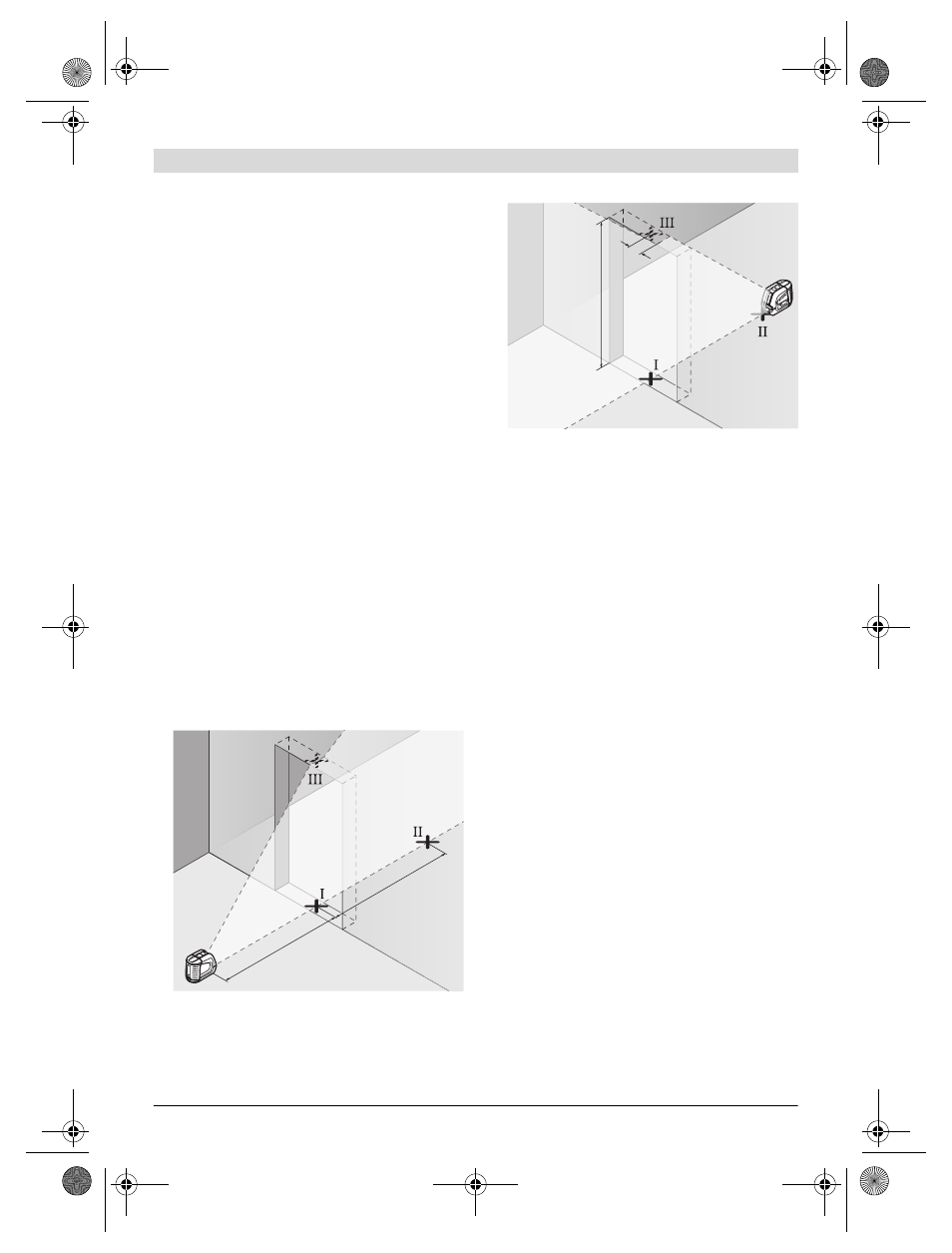

Dokładność poziomowania pionowej linii lasera
Do przeprowadzenia kontroli dokładności pozio-
mowania linii pionowej potrzebny jest otwór
drzwiowy. Po obu stronach drzwi musi być mini-
mum 2,5 m miejsca. Niezbędne jest też stabilne
podłoże.
– Ustawić urządzenie pomiarowe w odległości
2,5 m od otworu drzwiowego na stałym,
równym podłożu (nie na statywie). Odczekać
samowypoziomowanie się urządzenia pomia-
rowego w trybie pracy krzyżowym i skiero-
wać linie lasera na otwór drzwiowy.
– Zaznaczyć środek poziomej linii lasera na
podłodze w otworze drzwiowym (punkt I),
w odległości 5 m po drugiej stonie otworu
drzwiowego (punkt
II), jak również na górnej
framudze otworu drzwiowego (punkt III).
– Ustawić urządzenie pomiarowe po drugiej
stronie otworu drzwiowego, dokładnie za
punktem
II. Odczekać, aż urządzenie pomia-
rowe się wypoziomuje i skierować pionową
linię lasera tak, by jej środek przebiegał
dokładnie przez punkty
I i II.
– Z różnicy d między punktem III i środkiem linii
lasera na górnej framudze otworu drzwio-
wego wyniknie rzeczywiste odchylenie urzą-
dzenia pomiarowego od pionu.
– Należy zmierzyć wysokość otworu drzwio-
wego.
Maksymalnie dopuszczalne odchylenie d
max
oblicza się w następujący sposób:
d
max
= podwójna wysokość otworu drzwiowego
x 0,3 mm/m
Przykład: W przypadku otworu drzwiowego
o wysokości 2 m maksymalnie dopuszczalne
odchylenie może wynosić:
d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Oznacza
to, że zaznaczone punkty mogą być od siebie
oddalone o najwyżej 1,2 mm.
2,5 m
2,5 m
2 m
d
