Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode vastab järgmistele standarditele või
normdokumentidele: EN 60745 vastavalt direktiivide
2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.
Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
21.06.2013
Montaaž
Kaitseseadiste paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ket-
takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu-
leb elektriline tööriist toimetada kohe parandustöökotta, mil-
le aadress on toodud punktis „Klienditeenindus ja müügijärg-
ne nõustamine“.
Kettakaitse lihvimiseks
Asetage kettakaitse 5 spindlikaelale. Seadke kettakaitse 5 an-
tud tööoperatsiooni jaoks sobivasse asendisse ja lukustage
kettakaitse 5 lukustuskruviga 6.
Reguleerige kettakaitse 5 nii, et sädemed ei lenda
seadme kasutaja poole.
Kettakaitse lõikamiseks
Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 13.
Kivi lõikamisel tagage piisav tolmueemaldus.
Lõikamiseks ette nähtud kettakaitse 13 paigaldatakse sama-
moodi nagu lihvimiseks ette nähtud kettakaitse 5.
Tolmu ärajuhtiva kattega varustatud juhtraam
Tolmu ärajuhtiva kattega varustatud juhtraam 24 paigaldatak-
se samamoodi nagu lihvimiseks ette nähtud kettakaitse 5.
Lisakäepide
Kasutage seadet alati koos lisakäepidemega 3.
Kinnitage lisakäepide 3 sõltuvalt tööoperatsioonist seadme
paremale või vasakule küljele.
Käekaitse
Kummist lihvtalla 20 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 18.
Kinnitage käekaitse 18 lisakäepidemega 3.
Lihvimistarvikute paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 4 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 1, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.
Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.
Paigalduse järjekord on toodud jooniste leheküljel.
Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter 9
ja kinnitage ketas silmusvõtmega, vt punkti
„Kiirkinnitusmutter“.
Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.

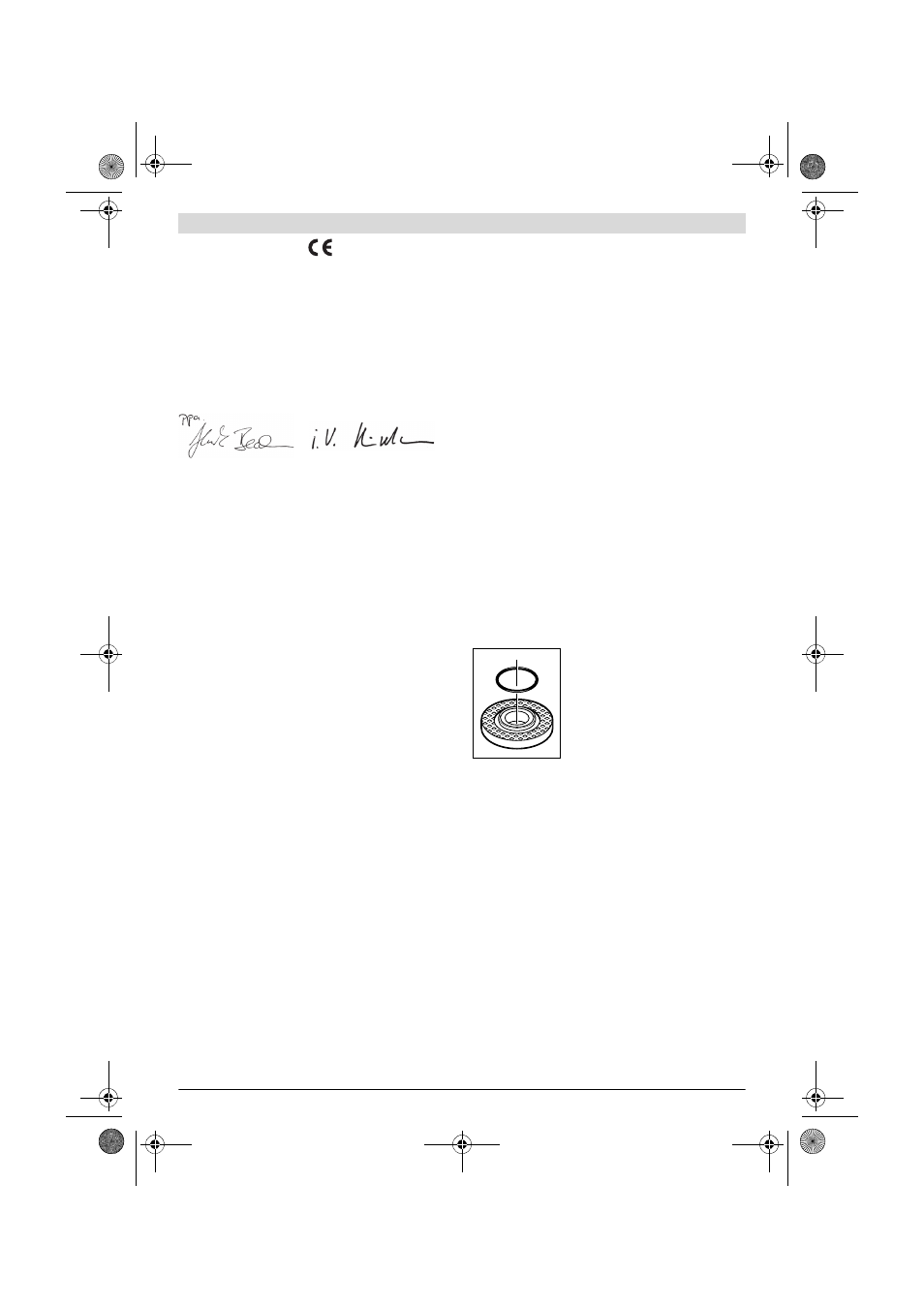

Alusseibis 7 paikneb tsentreerimisvõru
ümber plastdetail (O-rõngas). Kui O-
rõngas puudub või on kahjustatud,
tuleb alusseib 7 enne töö jätkamist tin-
gimata välja vahetada.
Lamell-lihvketas
Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 18.
Kummist lihvtald
Kummist lihvtallaga 20 töötades monteerige tööriista
külge alati käekaitse 18.
Paigalduse järjekord on toodud jooniste leheküljel.
Enne kummist lihvtalla 20 paigaldamist asetage 2 vaheseibi
19 lihvimisspindlile 4.
Keerake külge ümar mutter 22 ja pingutage see silmusvõtme-
ga kinni.
Kausshari/ketashari
Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 18.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
