Montáž
Montáž ochranných přípravků
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Upozornění: Po prasknutí brusného kotouče během provozu
nebo při poškození upínacích přípravků na ochranném kry-
tu/na elektronářadí musí být elektronářadí neprodleně zaslá-
no do servisního střediska, adresy viz odstavec „Zákaznická a
poradenská služba“.
Ochranný kryt pro broušení
Ochranný kryt 5 nasaďte na krk vřetene. Polohu ochranného
krytu 5 přizpůsobte potřebám pracovního pochodu a ochran-
ný kryt 5 zaaretujte pomocí zajišťovacího šroubu 6.
Ochranný kryt 5 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.
Ochranný kryt pro dělení
Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 13.
Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.
Ochranný kryt pro dělení 13 se namontuje jako ochranný kryt
pro broušení 5.
Odsávací kryt pro dělení s vodícími saněmi
Odsávací kryt pro dělení s vodícími saněmi 24 se namontuje
jako ochranný kryt pro broušení 5.
Přídavná rukojeť
Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 3.
Přídavnou rukojeť 3 našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Ochrana ruky
Pro práce s pryžovým brusným talířem 20 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 18.
Ochranu ruky 18 upevněte pomocí přídavné rukojeti 3.
Montáž brusných nástrojů
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 4 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 1, aby se brusné vřeteno zaaretovalo.
Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici 9 a upněte ji pomocí klíče se dvěma čepy, viz odstavec
„Rychloupínací matice“.
Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

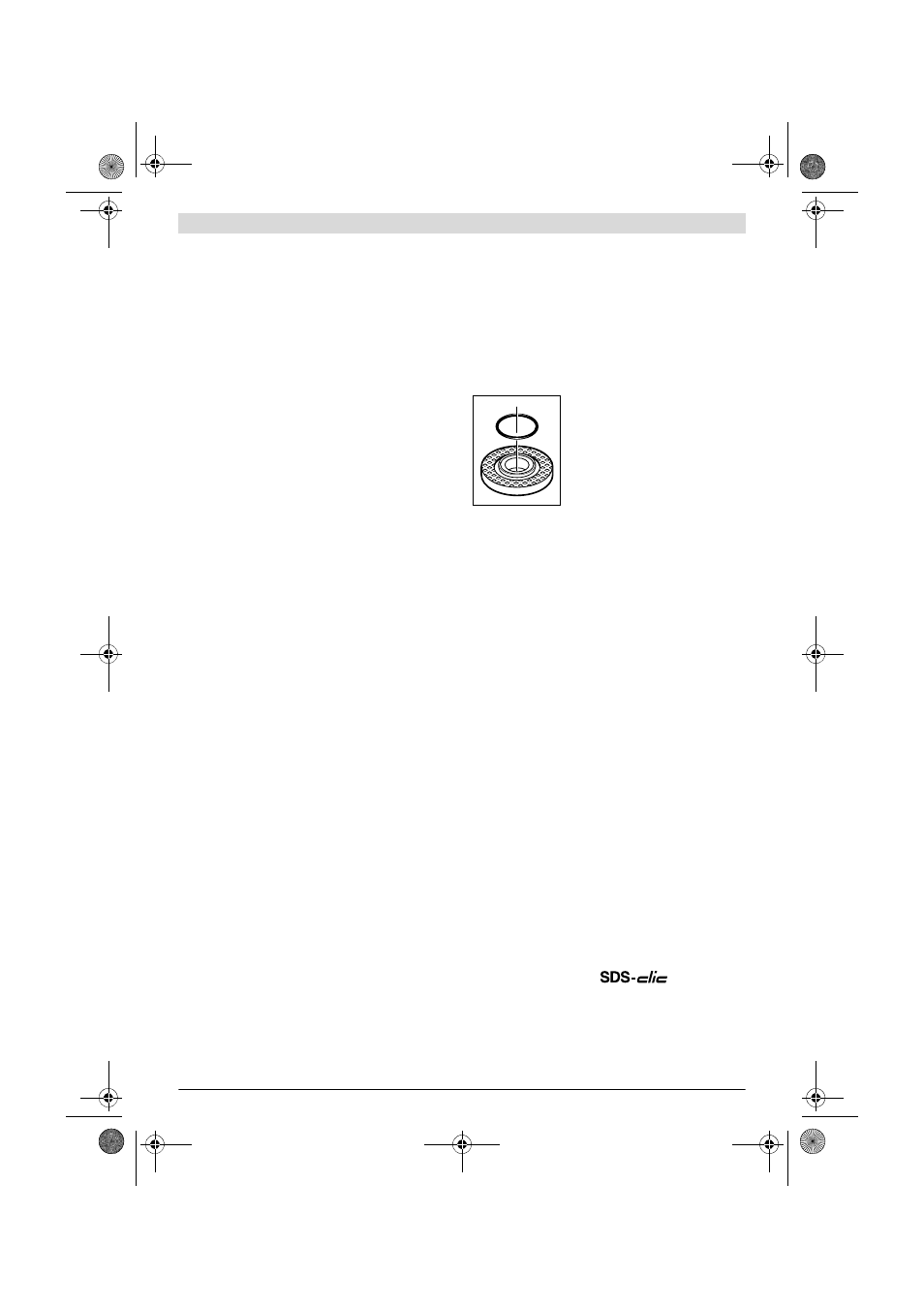

V upínací přírubě 7 je kolem středicího
osazení vložen díl z umělé hmoty (o-
kroužek). Pokud o-kroužek chybí ne-
bo je poškozen, musí být před dalším
používáním upínací příruba 7 bezpod-
mínečně vyměněna.
Lamelový brusný kotouč
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 18.
Pryžový brusný talíř
Pro práce s pryžovým brusným talířem 20 namontujte
vždy ochranu ruky 18.
Pořadí montáže je patrné na straně grafiky.
Před montáží pryžového brusného talíře 20 nasaďte 2
distanční podložky 19 na brusné vřeteno 4.
Našroubujte kruhovou matici 22 a utáhněte ji klíčem se dvě-
ma čepy.
Hrncový kartáč/kotoučový kartáč
Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 18.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Brusný hrnec
Pro práce s brusným hrncem namontujte speciální
ochranný kryt 15.
Brusný hrnec 16 by měl vždy jen natolik vyčnívat z ochranné-
ho krytu 15, jak je to pro příslušný případ opracování nezbyt-
ně nutné. Ochranný kryt 15 nastavte na tuto míru.
Pořadí montáže je patrné na straně grafiky.
Našroubujte upínací matici 9 a pevně ji utáhněte pomocí zalo-
meného klíče se dvěma čepy 17.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice 9 použít rychloupínací
matici 11.
Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.
