Svenska | 63
Bosch Power Tools 1 619 P09 868 | (4.11.11)
Lossa spännspaken 24. För att minska sågdjupet dra bort
sågen från bottenplattan 12, för att öka sågdjupet tryck sågen
mot bottenplattan 12. Ställ in önskat mått på sågdjupsskalan.
Dra åter fast spännspaken 24.
Om sågdjupet inte kan ställas in i önskad utsträckning efter
det spännspaken 24 lossats, dra spännspaken 24 utåt från
sågen och sväng spaken nedåt. Släpp åter spännspaken 24.
Upprepa denna procedur till önskat sågdjup kan ställas in.
Om sågdjupet inte kan fixeras i önskad utsträckning efter det
spännspaken 24 dragits åt, dra spännspaken 24 utåt från
sågen och sväng spaken uppåt. Släpp åter spännspaken 24.
Upprepa denna procedur tills önskat sågdjup fixerats.
Inställning av geringsvinkel
Lossa vingskruvarna 6 och 26. Sväng sågen åt sidan. Ställ in
önskat mått på skalan 5. Dra åter fast vingskruvarna 6 och 26.
Anvisning: Vid geringssnitt är sågdjupet mindre än vad som
visas på sågdjupsskalan 25.
Märkning av snittlinje
Märkningen 0° (9) visar sågklingans läge vid rätvinklig såg-
ning. Märkningen 45° (8) visar sågklingans läge vid 45° såg-
ning.

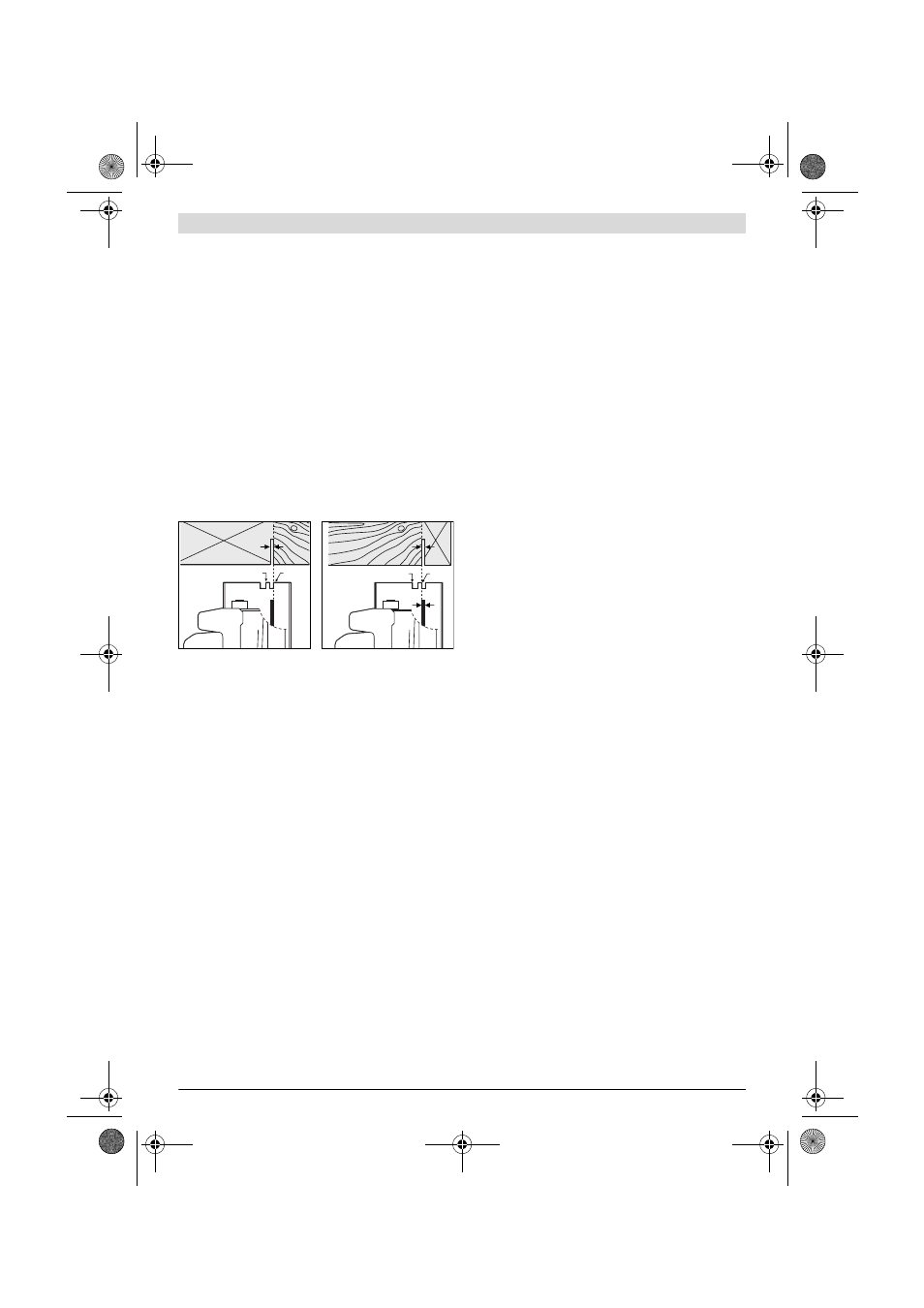

För måttriktig sågning placera cirkelsågen på arbetsstycket
som bilden visar. Provsåga.
Driftstart
f Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på elverk-
tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.
In- och urkoppling
För start av elverktyget tryck först på inkopplingsspärren 2
och därefter på strömställaren Till/Från 1 och håll den ned-
tryckt.
För frånkoppling av elverktyget släpp strömställaren
Till/Från 1.
Anvisning: Av säkerhetsskäl kan elverktygets strömställare
Till/Från 1 inte låsas, utan måste under drift hållas nedtryckt.
Arbetsanvisningar
Skydda sågklingorna mot stötar och slag.
För elverktyget jämnt och med lätt frammatning i skärrikt-
ningen. En för kraftig frammatning reducerar betydligt elverk-
tygets livslängd och kan dessutom skada elverktyget.
Sågeffekten och snittkvaliteten är i hög grad beroende av
klingans tillstånd och tändernas form. Använd därför endast
skarpa och för aktuellt material lämpliga sågklingor.
Sågning i trä
Vid val av sågklinga ta hänsyn till träslag, träkvalitet och om
sågning ska utföras på längden eller tvären.
Vid längdsnitt i gran uppstår långa spån i spiralform.
Damm från bok och ek är speciellt hälsovådligt; använd därför
dammutsugning för bearbetning av dessa material.
Sågning med parallellanslag (se bild D)
Med parallellanslaget 10 kan exakta snitt utföras längs arbets-
styckets kant och lister med lika mått sågas.
Lossa vingskruven 7 och skjut parallellanslagets skala 10
genom gejden i bottenplattan 12. Ställ in önskad snittbredd
som skalvärde vid respektive sågmärkning 9 resp. 8, se
avsnitt ”Märkning av snittlinje”. Dra åter fast vingskruven 7.
Sågning med hjälpanslag (se bild E)
För bearbetning av stora arbetsstycken eller vid sågning av
raka kanter kan en bräda eller en list fästas på arbetsstycket
som hjälpanslag och cirkelsågen med bottenplattan sedan
föras längs hjälpanslaget.
Underhåll och service
Underhåll och rengöring
f Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
f Håll elverktyget och dess ventilationsöppningar rena
för bra och säkert arbete.
Pendlande klingskyddet måste alltid vara fritt rörligt och
stänga automatiskt. Håll därför området kring pendlande
klingskyddet rent. Avlägsna damm och spån genom renblås-
ning med tryckluft eller med en pensel.
Sågklingor utan beläggning kan skyddas mot korrosion med
ett tunt skikt syrafri olja. Innan klingan används ska oljan tor-
kas av då den kan alstra fläckar på trävirket.
Harts- och limrester på sågklingan nedsätter snittkvaliteten.
Rengör sågklingorna genast efter avslutad användning.
Om nätsladden för bibehållande av verktygets säkerhet
måste bytas ut, ska byte ske hos Bosch eller en auktoriserad
serviceverkstad för Bosch-elverktyg.
Om i elverktyget trots exakt tillverkning och sträng kontroll
störning skulle uppstå, bör reparation utföras av auktoriserad
serviceverkstad för Bosch elverktyg.
Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på elverktygets typskylt.
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskissar och
informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor
beträffande köp, användning och inställning av produkter och
tillbehör.
0 45 0 45
