Page 54: Raccordement de l’appareil, Mode deux voies (stéréo) mode deux voies (mono)
11

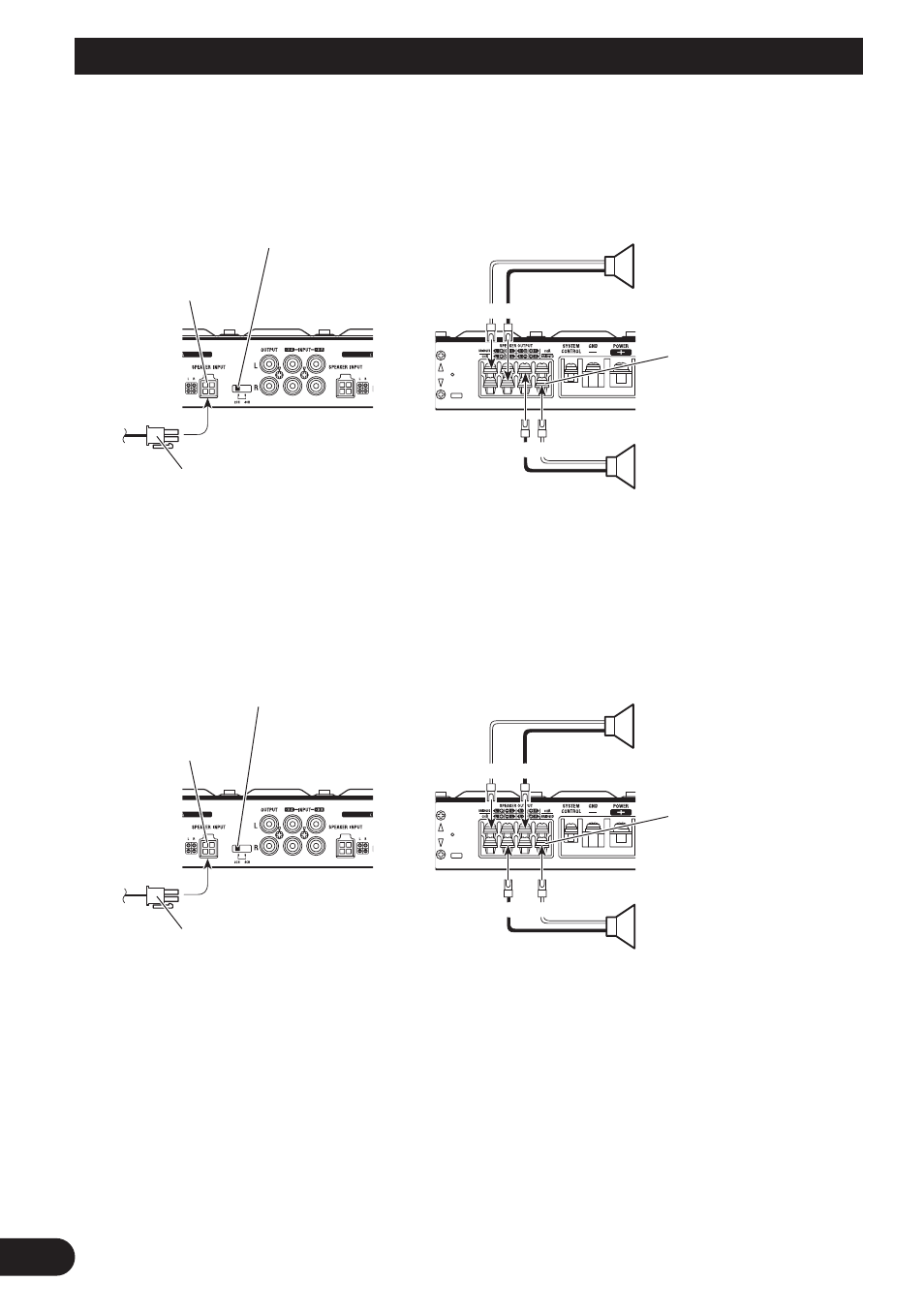

Raccordement de l’appareil
Mode deux voies (stéréo)
Mode deux voies (mono)
+
+
≠
≠
+
+≠
≠
Haut-parleur
(Gauche)
Haut-parleur
(Droite)
Sélecteur d’entrée
Placez ce sélecteur sur la position de gauche.
Haut-parleur
(Mono)
Haut-parleur
(Mono)
Borne d’entrée
vers un haut-parleur A
Borne de sortie
vers un haut-parleur
Connecteur d’entrée de
haut-parleur
Sélecteur d’entrée
Placez ce sélecteur sur la position de gauche.
Borne d’entrée
vers un haut-parleur A
Borne de sortie
vers un haut-parleur
Connecteur d’entrée de
haut-parleur
