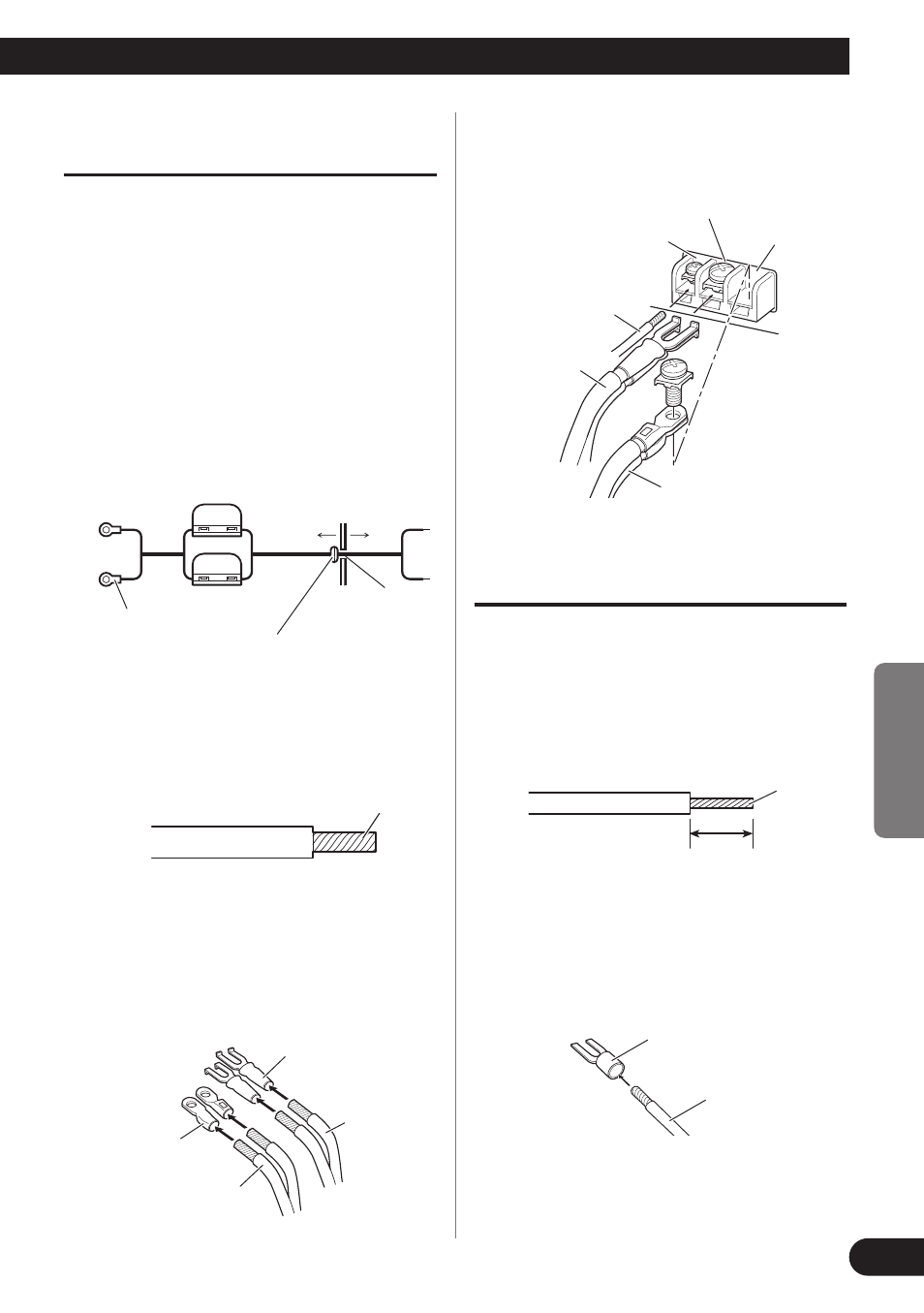

Raccordement de la borne
d’alimentation
• Utilisez le faisceau de câbles de liaison à la
batterie (un câble rouge et un câble de masse) qui
est vendu séparément [RD-223]. Reliez le câble
rouge à la borne positive (+) de la batterie et le
câble de masse à la carrosserie du véhicule.
1. Faites passer le câble de liaison à la
batterie du compartiment moteur
vers l’intérieur du véhicule.
• Après avoir effectué tous les autres raccorde-
ments de l’amplificateur, reliez la borne
d’alimentation de l’amplificateur à la borne
positive (+) de la batterie.
2. Torsadez le câble de la batterie,
celui de masse et celui de la com-
mande à distance.
3. Fixez une cosse à l’extrémité de
chaque câble. Les cosses ne sont pas
fournies.
• Utilisez un outil spécial, etc., pour sertir la
cosse sur le câble.
4. Reliez les câbles aux bornes.
• Serrez soigneusement les câbles au moyen
des vis.
Raccordement des bornes de
sortie vers les haut-parleurs
1. Dénudez l’extrémité des câbles de
liaison aux haut-parleurs par une
pince ou un couteau sur 10 mm
environ et torsadez les brins des
câbles.
2. Fixez une cosse à l’extrémité de
chaque câble de haut-parleur. Les
cosses ne sont pas fournies.
• Utilisez un outil spécial, etc., pour sertir la
cosse sur le câble.
10 mm
Fusible (30 A) Comparti-
ment
moteur
Intérieur du
véhicule
Percez un trou
de 14 mm
dans le tablier.
Engagez le passe-câble en
caoutchouc dans le perçage pour
assurer la protection du câble.
Borne positive
Fusible (30 A)
Torsadez
Cosse
Cosse
Borne de masse (GND)
Borne d’alimentation
Câble de la batterie
Borne de commande à
distance d’alimentation
Câble de commande
à distance d’alimen-
tation
Câble de masse
Câble de la batterie
Câble de masse
Torsadez
Câble de liaison
au haut-parleur
Cosse
