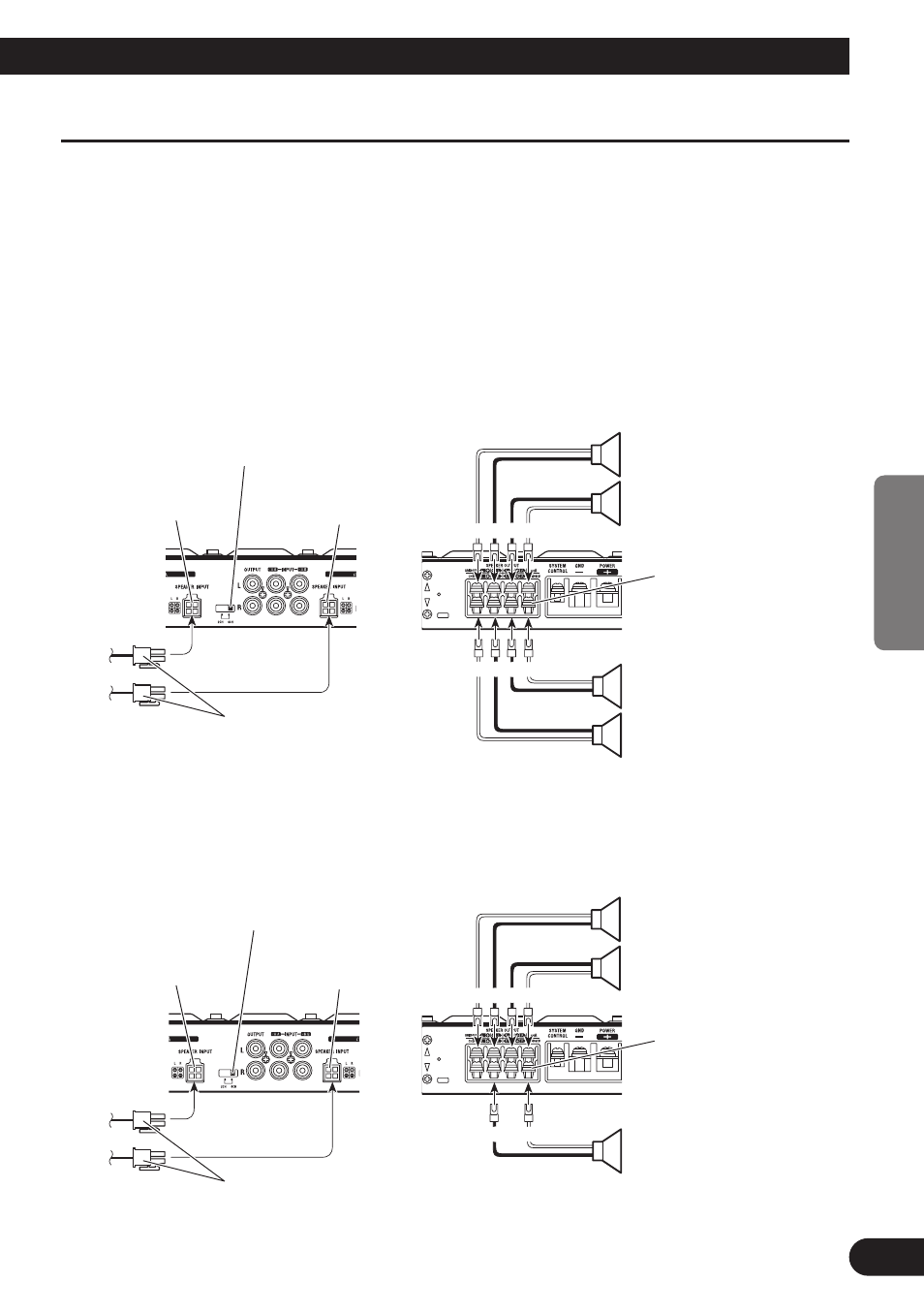

Anschließen der Lautsprecherkabel

Der Lautsprecher-Ausgabe-Modus kann auf Vier-Kanal, Drei-Kanal
(Stereo + Mono) oder Zwei-Kanal (Stereo , Mono) eingestellt werden.
Schliessen Sie den Lautsprecherkabel an, um der Tonart anzupassen,
gemäss folgenden Bilder.

• Wenn entweder das RCA-Input oder das Input vom Lautsprecher angeschlossen

wird, tritt das RCA-Output in Funktion. So darf man das RCA-Input und das
Input vom Lautsprecher nicht zur gliechen Zeit anschliessen.

Vier-Kanal-Modus

Drei-Kanal-Modus

≠

+≠

≠

ENGLISH

ESPA

DEUTSCH

FRAN

AIS

ITALIANO

NEDERLANDS

Eingangswahlschalter
Für Zwei-Kanal-Eingang diesen Schalter
nach links legen. Für Vier-Kanal-Eingang
diesen Schalter nach rechts legen.

(Rechts)
Lautsprecher
Ausgang B
(Links)

(Links)
Lautsprecher
Ausgang A
(Rechts)

Lautsprecher
Ausgang B (Mono)

Lautsprecher
Eingangklemme A

Lautsprecher
Ausgangklemme

Lautsprecher
Eingangklemme B

Verbinder des
Lautsprecher-Eingangs
