第三章 安裝及首次設定
3.1 硬體安裝
請依照下列步驟將 HD 遊戲錄影盒連接至電視及遊戲機。

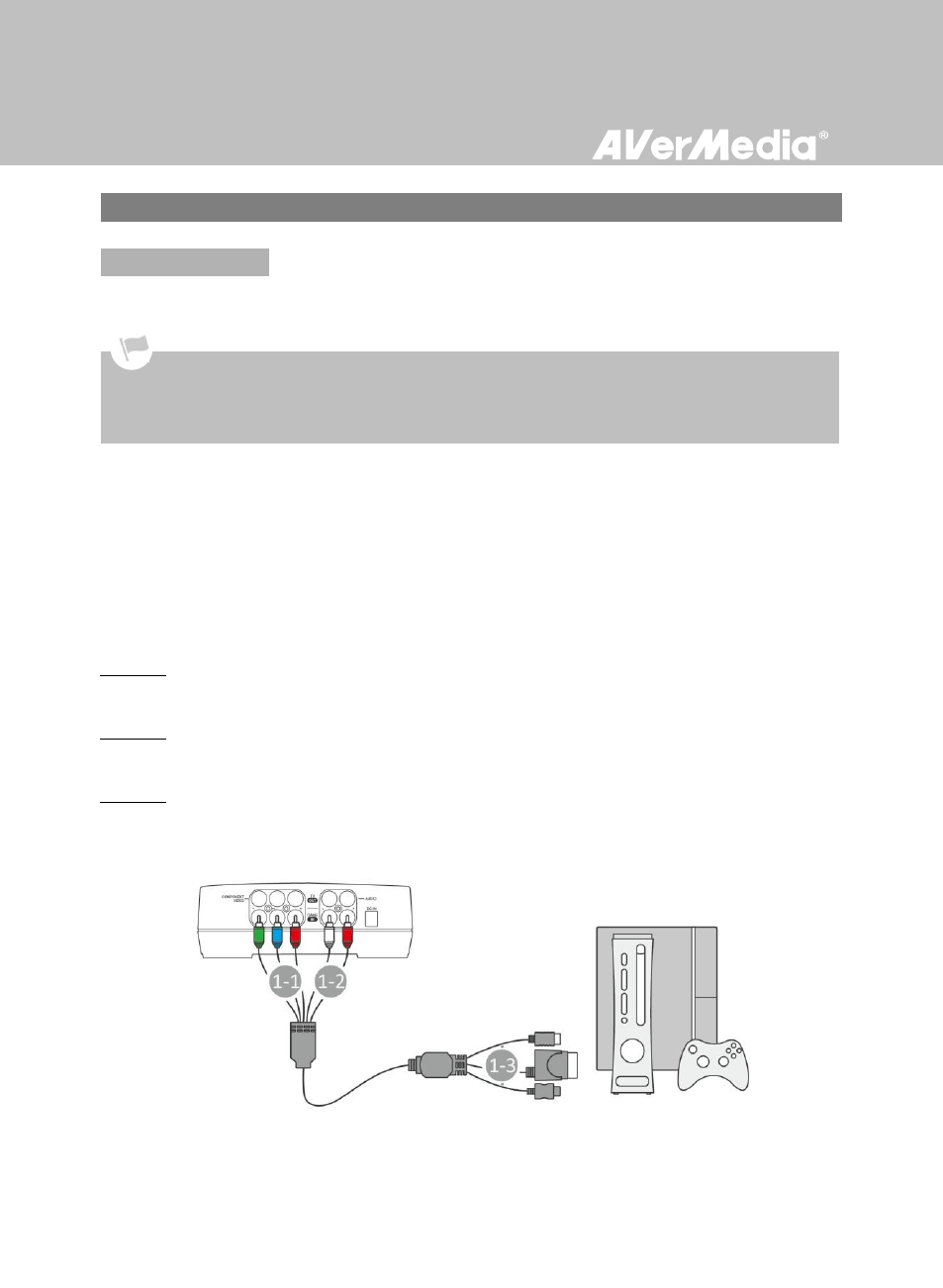

步驟一
使用[遊戲機專用色差端子連接線]將產品連接至遊戲機
遊戲機專用色差端子連接線 (PS2、PS3、Xbox 360 及 Wii 專用) 為選購配件，用於將電視遊樂器一次連
接至 HD 遊戲錄影盒。此連接線一端由色差端子連接線(綠藍紅)及 RCA 音源線(紅白)組成，另一端為三種
遊戲機 (PS2/3, Xbox and Wii) 接頭。
步驟 1-1:
將色差端子連接線連接至產品後方的色差端子輸入埠(綠藍紅接頭)。
步驟 1-2:
將 RCA 音源線連接至產品後方的 RCA 音源輸入埠(紅白接頭)。
步驟 1-3:
將另一端連接至您的遊戲機(請選擇適用您遊戲機的接頭)。
 開始進行硬體安裝前，請先關閉遊戲機電源。
 HD 遊戲錄影盒一次僅能連接一台遊戲機。
 若您想安裝內接硬碟，請先安裝完成再進行線材連接 (內接硬碟安裝方法請參閱第 12 頁「安裝及移除內接硬碟」 )。
 連接時請注意接頭與端子的顏色是否相符。
