72
ASRock FM2A75M-ITX Motherboard
Ру
сский

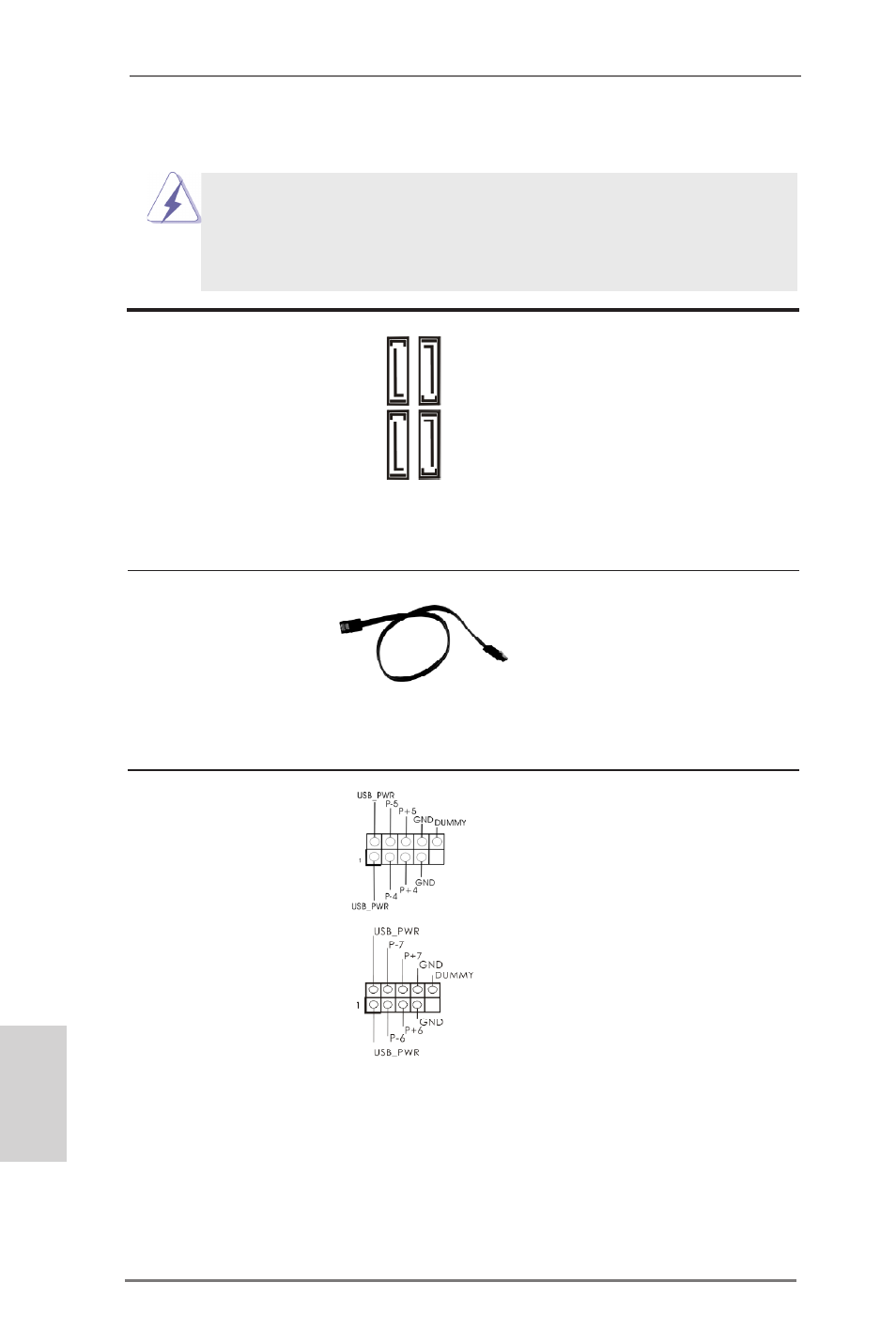

Колодка USB 2.0 Помимо четыре стандартных
(9-контактный USB_45) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 9) вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
(9-контактный USB_67) USB 2.0.
(см. стр. 2, п. 10)
Разъемы Serial ATA3 четыре соединителя Serial ATA3
(SATA3_1, см. стр. 2, п. 14) предназначаются для
(SATA3_2, см. стр. 2, п. 15) подключения внутренних
(SATA3_3, см. стр. 2, п. 12) устройств хранения с
(SATA3_4, см. стр. 2, п. 13) использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA3 не является
(дополнительно) направленным. Любой из его
соединителей может быть
подключен либо к жесткому
диску интерфейса SATA3 либо к
материнской плате.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
