121
ASRock FM2A75M-ITX Motherboard

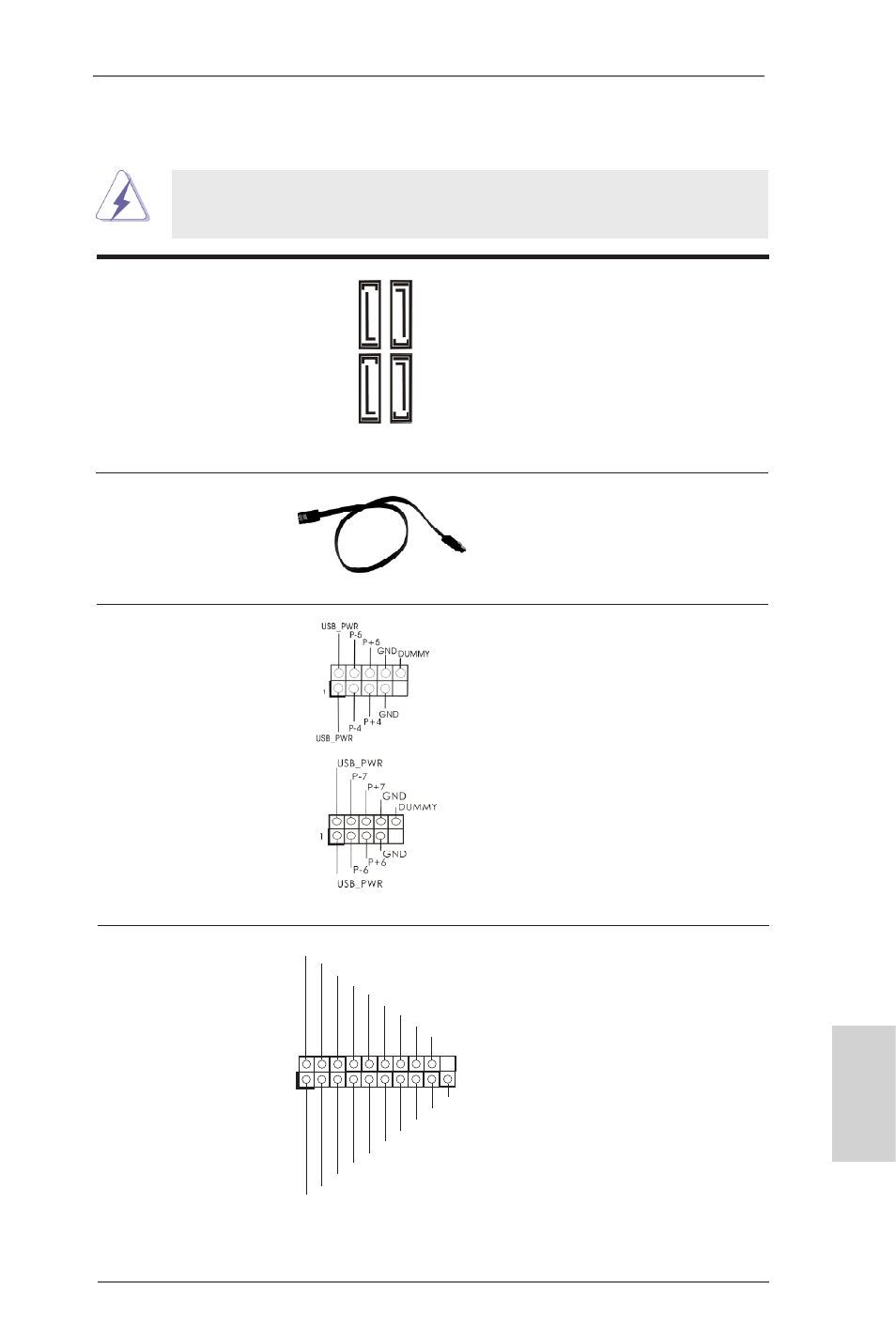

Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬盤或者主板上的
( 選配 ) SATA3 接口。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_1: 見第 2 頁第 14 項 ) (SATA3) 接口支持 Serial
(SATA3_2: 見第 2 頁第 15 項 ) (SATA) 數據線作為內部儲存
(SATA3_3: 見第 2 頁第 12 項 ) 設置。目前 SATA3 界面理論
(SATA3_4: 見第 2 頁第 13 項 ) 上可提供高達 6.0Gb/s 的數
據傳輸速率。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默
(9 針 USB_45) 認 USB 2.0 接口之外，這款
( 見第 2 頁第 9 項 ) 主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB_67)
( 見第 2 頁第 10 項 )
簡體中文
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB3_0_1) USB 3.0 接口之外，這款主板有
( 見第 2 頁第 19 項 ) 一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
