111
ASRock FM2A75M-ITX Motherboard
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA3 ハードディ
スク、または SATA3 コネクタに接続で
きます。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB_45) つの USB 2.0 ポート以外に、この
ページ２, アイテム 9 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB_67)
ページ２, アイテム 10 を参照

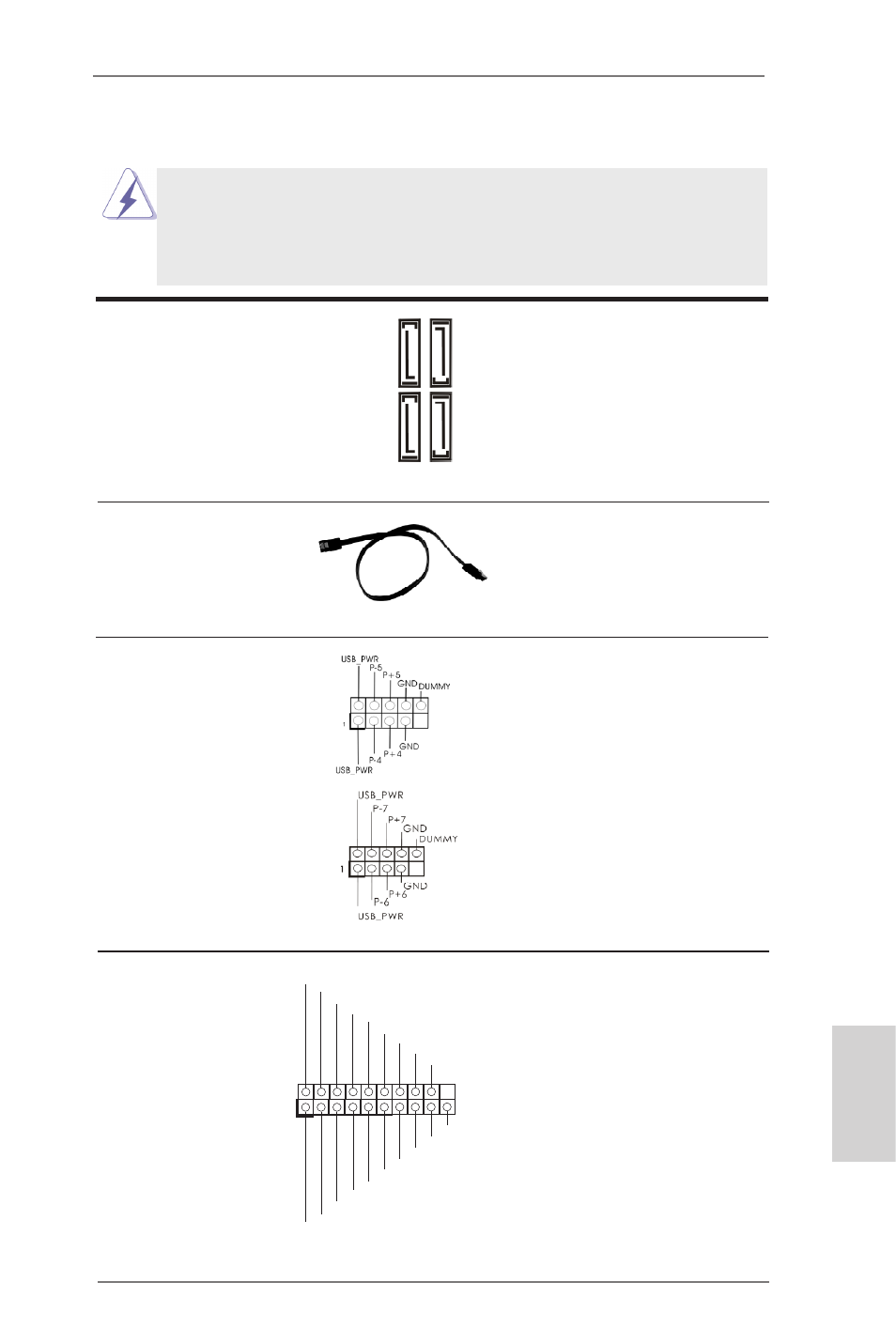

1.4 オンボードのヘッダとコネクタ類
シリアル ATA3 コネクタ これら 4 本のシリアル ATA3
SATA3_1: ページ 2, アイテム 14 を参照 (SATA3）コネクタは内蔵スト
SATA3_2: ページ 2, アイテム 15 を参照 レーデバイスに使用する SATA
SATA3_3: ページ 2, アイテム 12 を参照 データケーブルに対応していま
SATA3_4: ページ 2, アイテム 13 を参照 す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
日本語
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(19 ピン USB3_0_1) USB 3.0 ポート以外に、このマザーボ
ページ 2, アイテム 19 を参照 ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
