41
ASRock FM2A75M-ITX Motherboard
Français

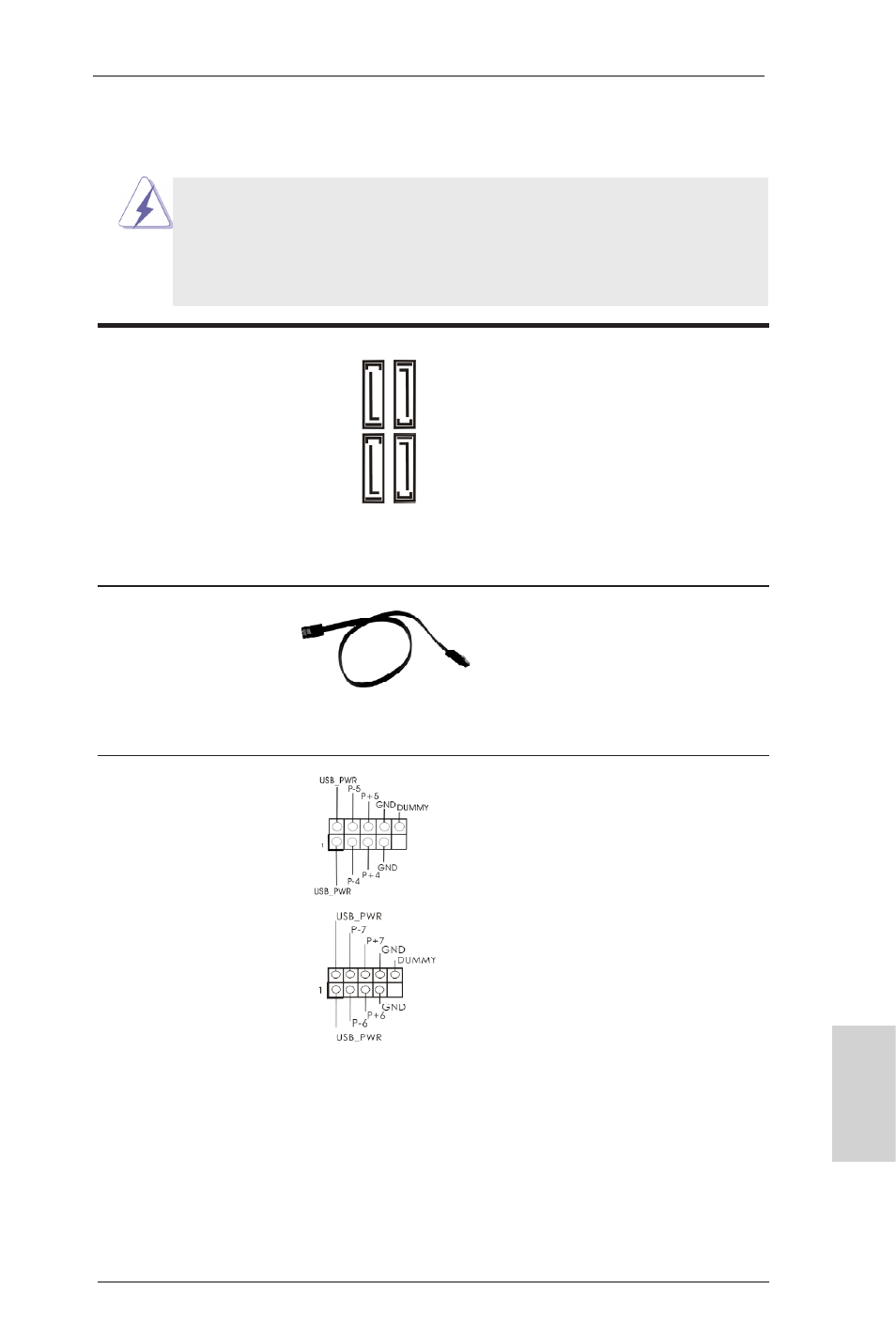

En-tête USB 2.0 A côté des quatre ports USB
(USB_45 br.9) 2.0 par défaut sur le panneau
(voir p.2 No. 9)
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
(USB_67 br.9) prendre en charge 2 ports USB
(voir p.2 No. 10) 2.0.
Connecteurs Série ATA3 Ces quatre connecteurs Série
(SATA3_1: voir p.2 No. 14) ATA3 (SATA3) prennent en
(SATA3_2: voir p.2 No. 15) charge les câbles SATA pour
(SATA3_3 voir p.2 No. 12) les périphériques de stockage
(SATA3_4 voir p.2 No. 13) internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA3 ou au
connecteur SATA3 sur la carte
mere.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
