Italiano – ASRock Z77 WS User Manual
Page 88
88
ASRock Z77 WS Motherboard

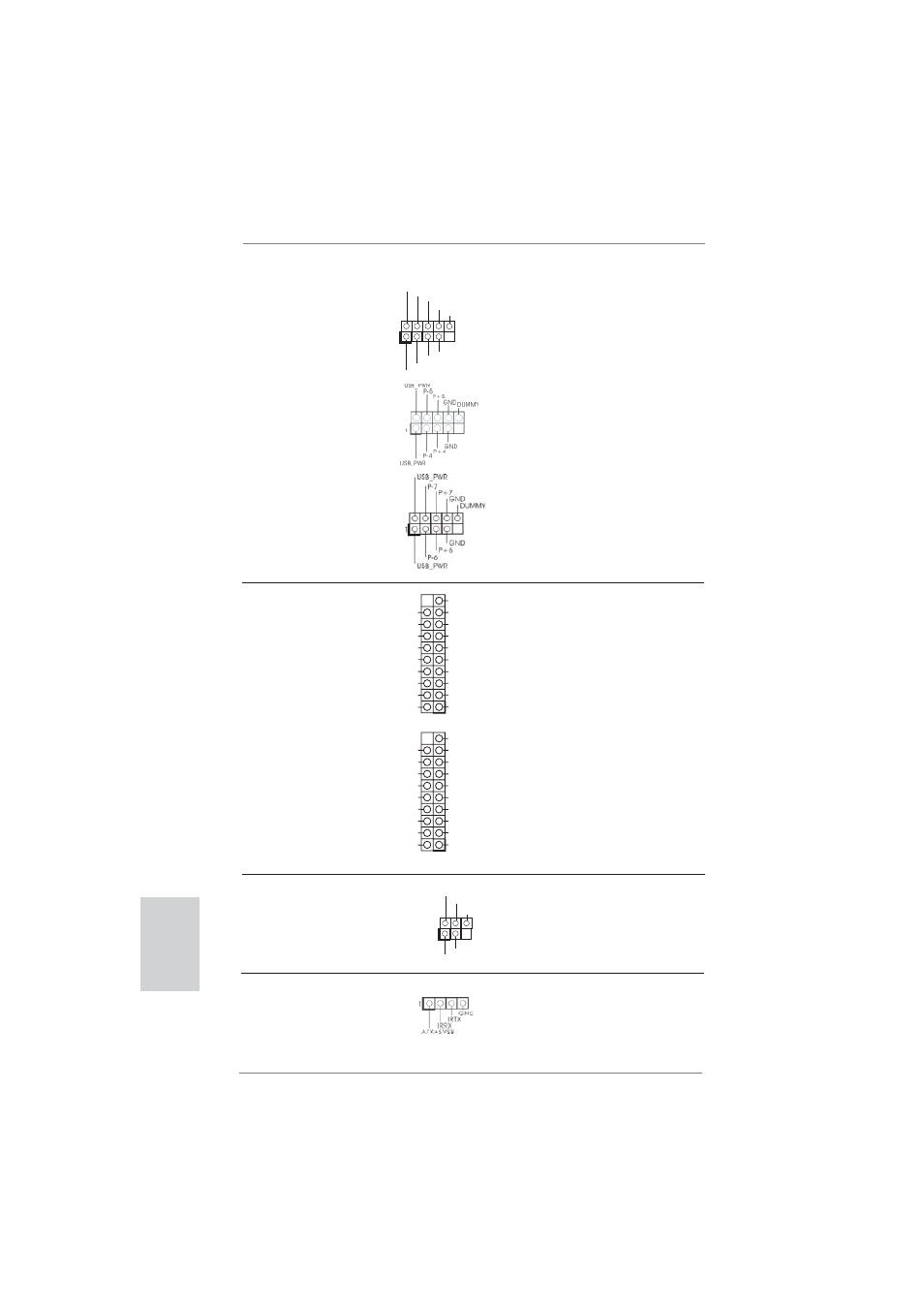

Collettore USB 2.0
Oltre alle due porte USB 2.0
(9-pin USB2_3)
predefi nite nel pannello I/O, la
(vedi p.2 Nr. 25)
scheda madre dispone di tre
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
(9-pin USB4_5)
due porte USB 2.0.
(vedi p.2 Nr. 26)
(9-pin USB6_7)
(vedi p.2 Nr. 27)
Collettore USB 3.0
Oltre alle otto porte USB 3.0
(19-pin USB3_9_10)
predefi nite nel pannello I/O, la
(vedi p.2 Nr. 10)
scheda madre dispone di due
intestazioni USB 3.0. Ciascuna
intestazione USB 3.0 supporta
due porte USB 3.0.
(19-pin USB3_11_12)
(vedi p.2 Nr. 9)
Collettore modulo infrarossi
Questo collettore supporta
(5-pin IR1)
moduli ad infrarossi optional per
(vedi p.2 Nr. 32)
la trasmissione e la ricezione
senza
fi li.
1
IRTX
+5VSB
DUMMY
IRRX
GND
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
Vbus
Vbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
Connettore modulo infrarosso consumer
Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 Nr. 28)
ricevitore remoto.
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
Vbus
Vbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
Italiano
