ASRock Z77 WS - Manual (Page 141)

141
ASRock Z77 WS Motherboard

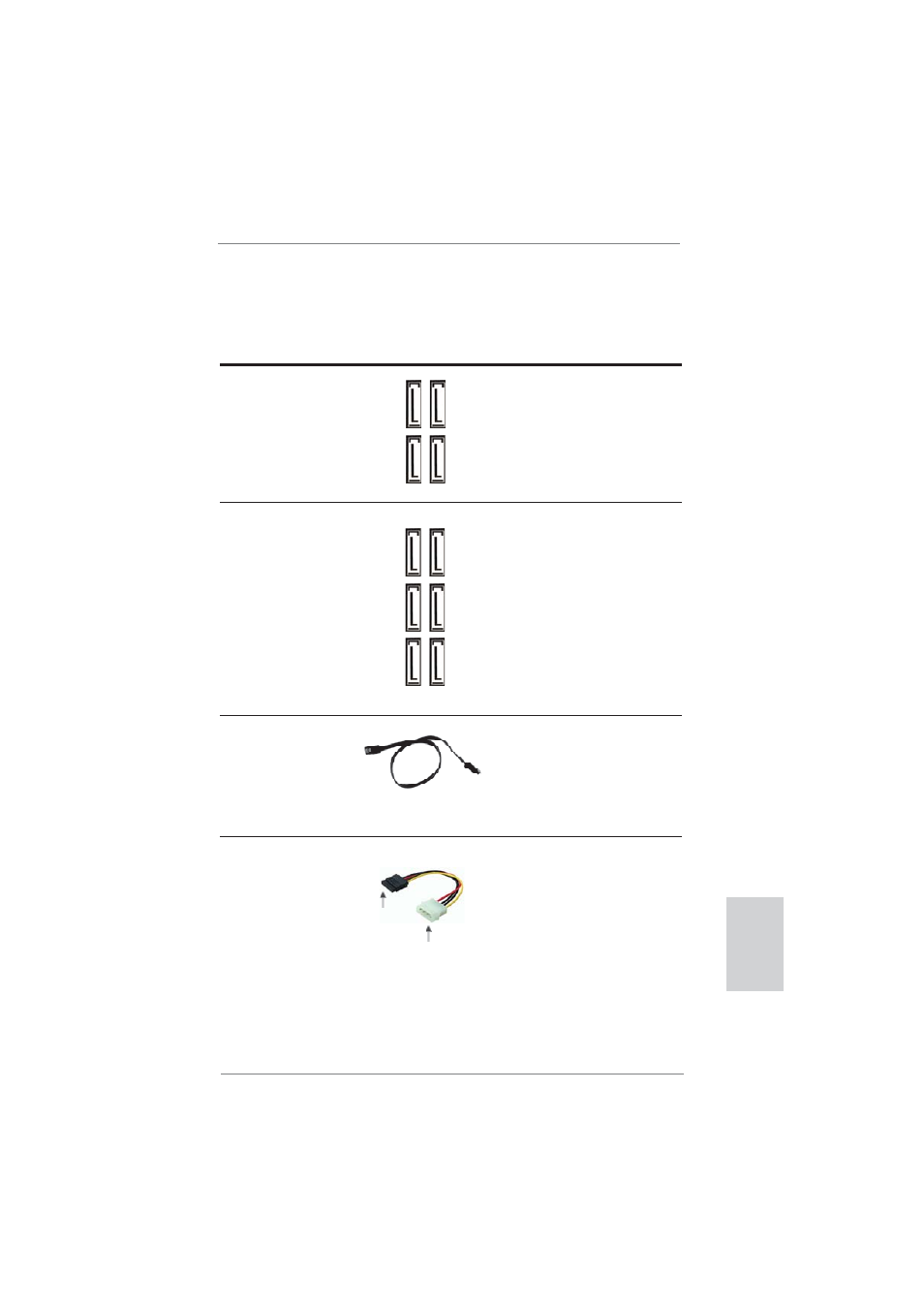

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_2_3: bkz. s.2, No. 15) konektör, dahili depolama
(SATA2_4_5: bkz. s.2, No. 16) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu altı Seri ATA3 (SATA3)
(SATA3_A1_A2: bkz. s.2, No. 12) konektör, dahili depolama
(SATA3_A3_A4: bkz. s.2, No. 13) cihazları için SATA veri
(SATA3_0_1: bkz. s.2, No. 14) kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir. Arka
I/O’daki eSATA3 bağlantı
noktasındaki HDD’yi yüklemek
isterseniz, dahili SATA3_A4
çalışmayacaktır.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
SA
TA2_3
SA
TA2_2
SA
TA2_5
SA
TA2_4
SA
TA3_A4
SA
TA3_A3
SA
TA3_1
SA
TA3_0
SA
TA3_A2
SA
TA3_A1
Seri ATA (SATA) Güç Kablosu Lütfen SATA güç kablosunun
(İsteğe bağlı) siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
kablosunun beyaz ucunu güç
kaynağının güç konektörüne
bağlayın.
SATA HDD güç konektörüne
bağlama
güç kaynağına bağlama
Türkçe
