ASRock Z77 WS - Manual (Page 168)

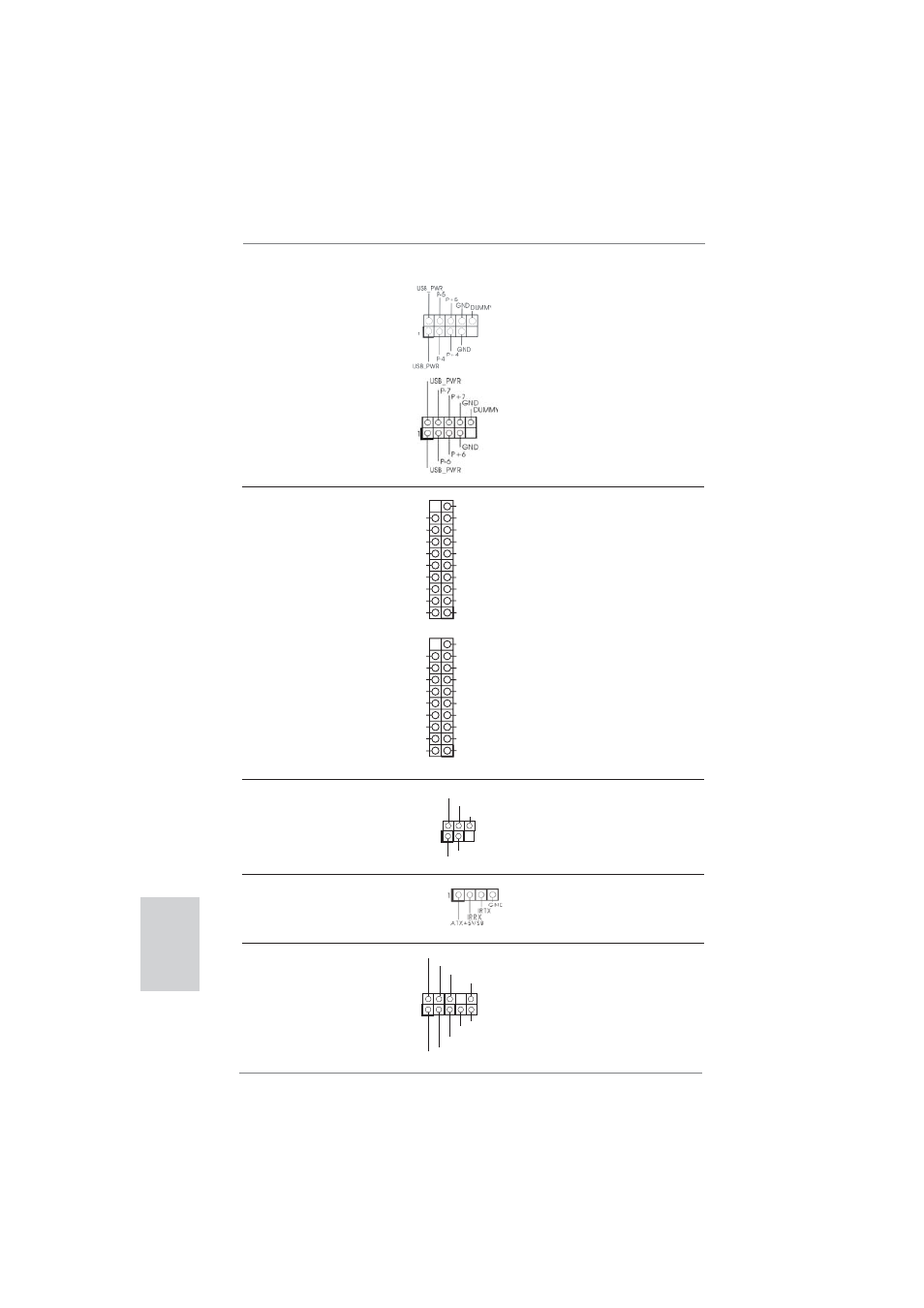

168
ASRock Z77 WS Motherboard
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ 2, アイテム 32 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする
ページ 2, アイテム 35 を参照 フロンとオーディオパネルのためのイン
ターフェイスです。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IRTX
+5VSB
DUMMY
IRRX
GND
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
Vbus Vbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
コンシューマー赤外線モジュールヘッダー このヘッダーは、 リモコン受光部
(4 ピン CIR1) の接続に使用することができます。
ページ２, アイテム 28 を参照
(9 ピン USB4_5)
ページ 2, アイテム 26 を参照
(9 ピン USB6_7)
ページ 2, アイテム 27 を参照
USB 3.0 ヘッダ I/O パネルには、デフォルトの 8 つの
(19 ピン USB3_9_10) USB 3.0 ポート以外に、このマザーボ
ページ 2, アイテム 10 を参照 ードに 2 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
(19 ピン USB3_11_12)
ページ 2, アイテム 9 を参照
IntA_P5_D+
DUMMY
IntA_P5_D-
GND
IntA_P5_SSTX+
GND
IntA_P5_SSTX-
IntA_P5_SSRX+
IntA_P5_SSRX-
Vbus Vbus
Vbus
IntA_P4_SSRX-
IntA_P4_SSRX+
GND
IntA_P4_SSTX-
IntA_P4_SSTX+
GND
IntA_P4_D-
IntA_P4_D+
日本語
