ASRock Z77 WS - Manual (Page 170)

170
ASRock Z77 WS Motherboard

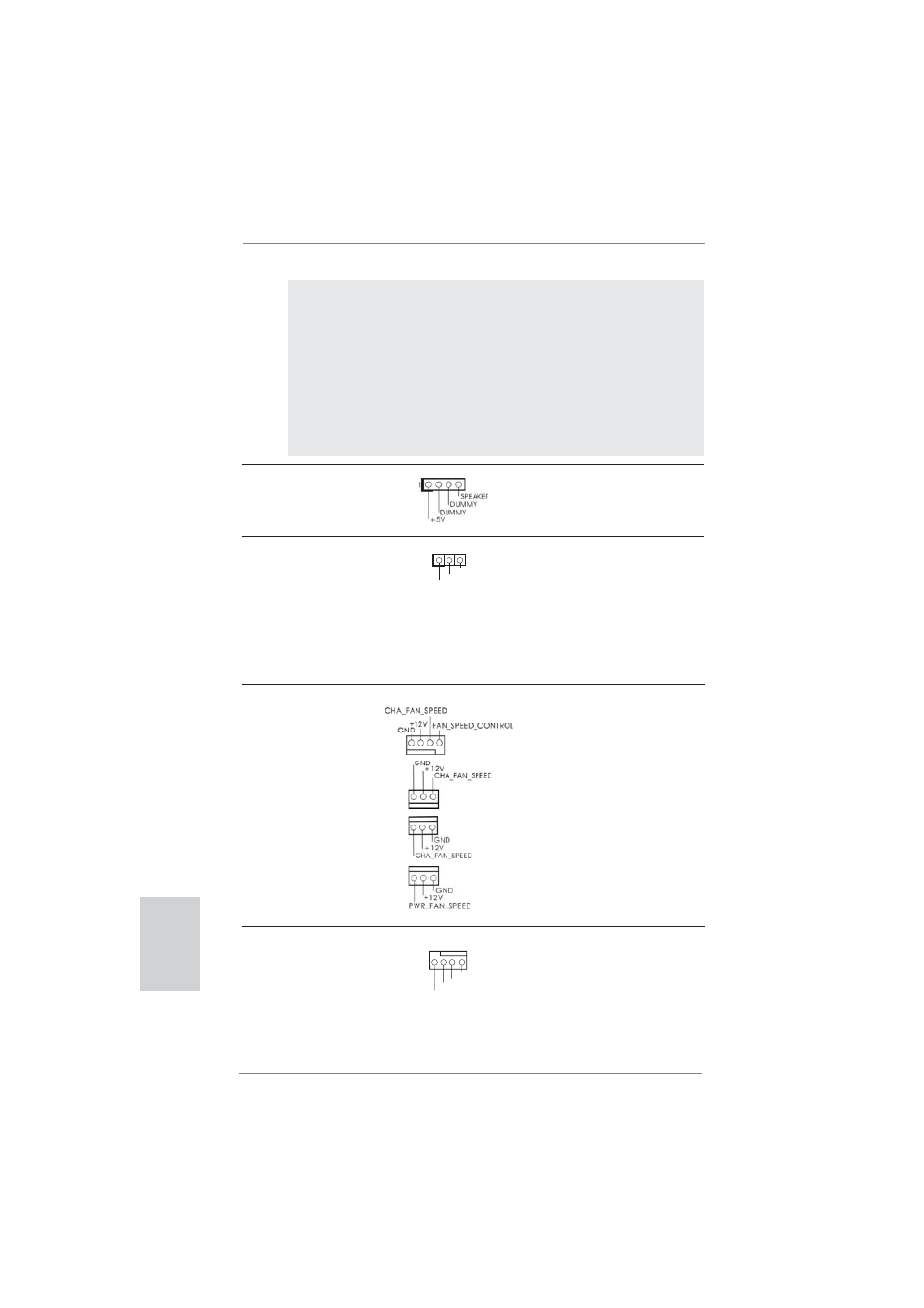

電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接
(3 ピン PLED1) 続し、システム電源ステータスを示す
ページ 2, アイテム 19 を参照 ようにしてください。LED はシステムが
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S3/S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
1
PLED+
PLED+
PLED-
シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ 2, アイテム 30 を参照 ください。CHA_FAN1、CHA_FAN2 およ
び CHA_FAN3 は、ファンコントロールを
(3 ピン CHA_FAN2) サポートします。
ページ 2, アイテム 29 を参照
(3 ピン CHA_FAN3)
ページ 2, アイテム 44 を参照
(3 ピン PWR_FAN1)
ページ 2, アイテム 3 を参照
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ 2, アイテム 4 を参照 接続してください。
シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッダを接
(4 ピン SPEAKER1) 続してください。
ページ 2, アイテム 21 を参照
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし
ているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
日本語
