Z87 Extreme4/TB4
85
Ру
сский

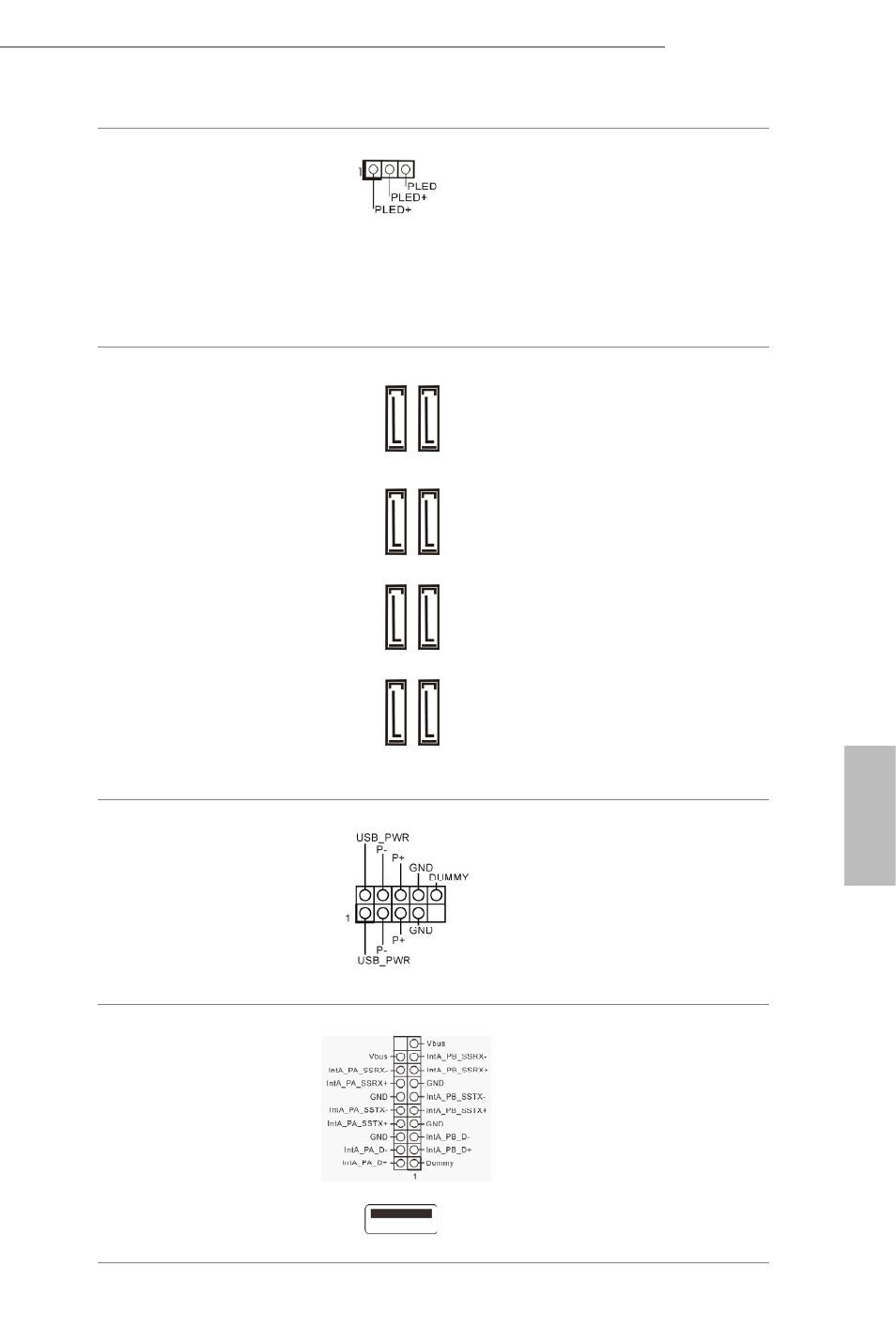

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 20)
Подключите
светодиодный
индикатор питания
корпуса к этой колодке,
чтобы обеспечить
индикацию состояния
питания системы.
Разъемы Serial ATA3
(SATA3_0_1:
См. стр.1, № 10)
(SATA3_2_3:
См. стр. 1, № 11)
(SATA3_4_5:
См. стр. 1, № 12)
(SATA3_A1_A2:
см. стр.1, № 9)
Эти шесть восемь SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с. Если на задней
панели ввода-вывода
подключен порт eSATA,
внутренний SATA3_A2
не работает.
Чтобы минимизировать
время загрузки,
используйте порты In-
tel® Z87 SATA (SATA3_0)
для самозагружаемых
устройств.
Колодки USB 2.0.
(9-контактная, USB2_3)
(См. стр. 1, № 23)
(9-контактная, USB4_5)
(См. стр. 1, № 24)
(9-контактная, USB6_7)
(См. стр. 1, № 25)
Кроме двух портов USB
2.0 на панели ввода-
вывода на материнской
плате также есть три
колодки. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0.
(19-контактная,
USB3_4_5)
(См. стр. 1, № 8)
(USB3_6)
(См. стр. 1, № 22)
Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка и один порт.
Каждая колодка USB 3.0
может поддерживать
два порта.
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A1_A2
