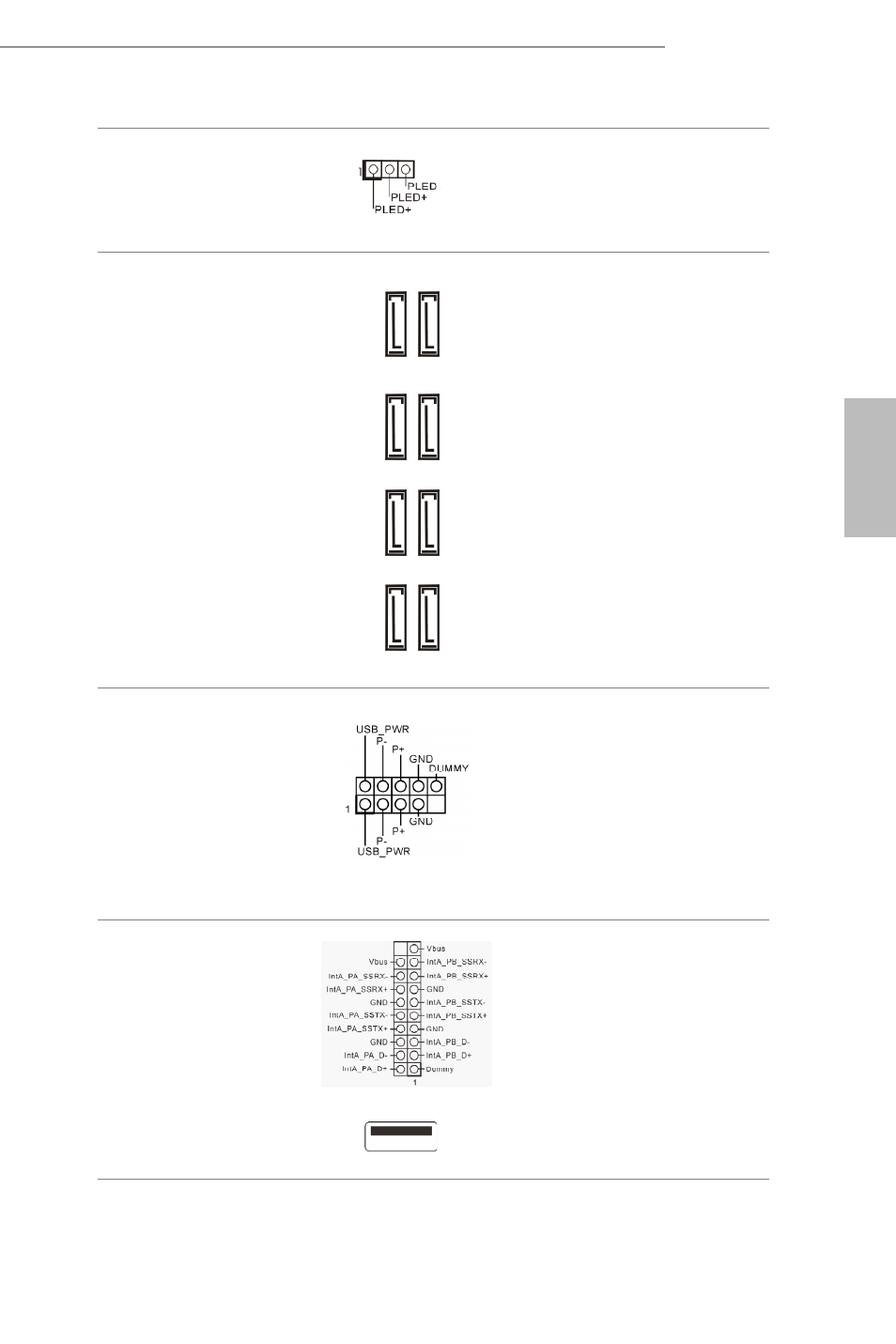

电源
LED 接脚
(3 针 PLED1)
( 见第 1 页,第 20 个 )
请将机箱电源
LED 连接
到此接脚以指示系统电源
状态。
串行
ATA3 接口
(SATA3_0_1:
见第
1 页, 第 10 个 )
(SATA3_2_3:
见第
1 页, 第 11 个 )
(SATA3_4_5:
见第
1 页, 第 12 个 )
(SATA3_A1_A2:
见第
1 页,第 9 个)
这八个
SATA3 接口支持
最高
6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。 如果后面
I/O 上的 eSATA 端口已
连接,则内部
SATA3_A2
将不工作。
为最小化引导时间,请
将
Intel® Z87 SATA 端口
(SATA3_0) 用于可引导设
备。
USB 2.0 接脚
(9 针 USB2_3)
( 见第 1 页,第 23 个 )
(9 针 USB4_5)
( 见第 1 页,第 24 个 )
(9 针 USB6_7)
( 见第 1 页,第 25 个 )
除
I/O 面板上的两个 USB
2.0 端口外,此主板上还
有三个接脚。
每个 USB
2.0 接脚可以支持两个端
口。
USB 3.0 接脚
(19 针 USB3_4_5)
( 见第 1 页,第 8 个 )
(USB3_6)
( 见第 1 页,第 22 个 )
除
I/O 面板上的四个 USB
3.0 端口外,此主板上还
有
1 个接脚和一个端口。
每个
USB 3.0 接脚可以支
持两个端口。
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A1_A2
