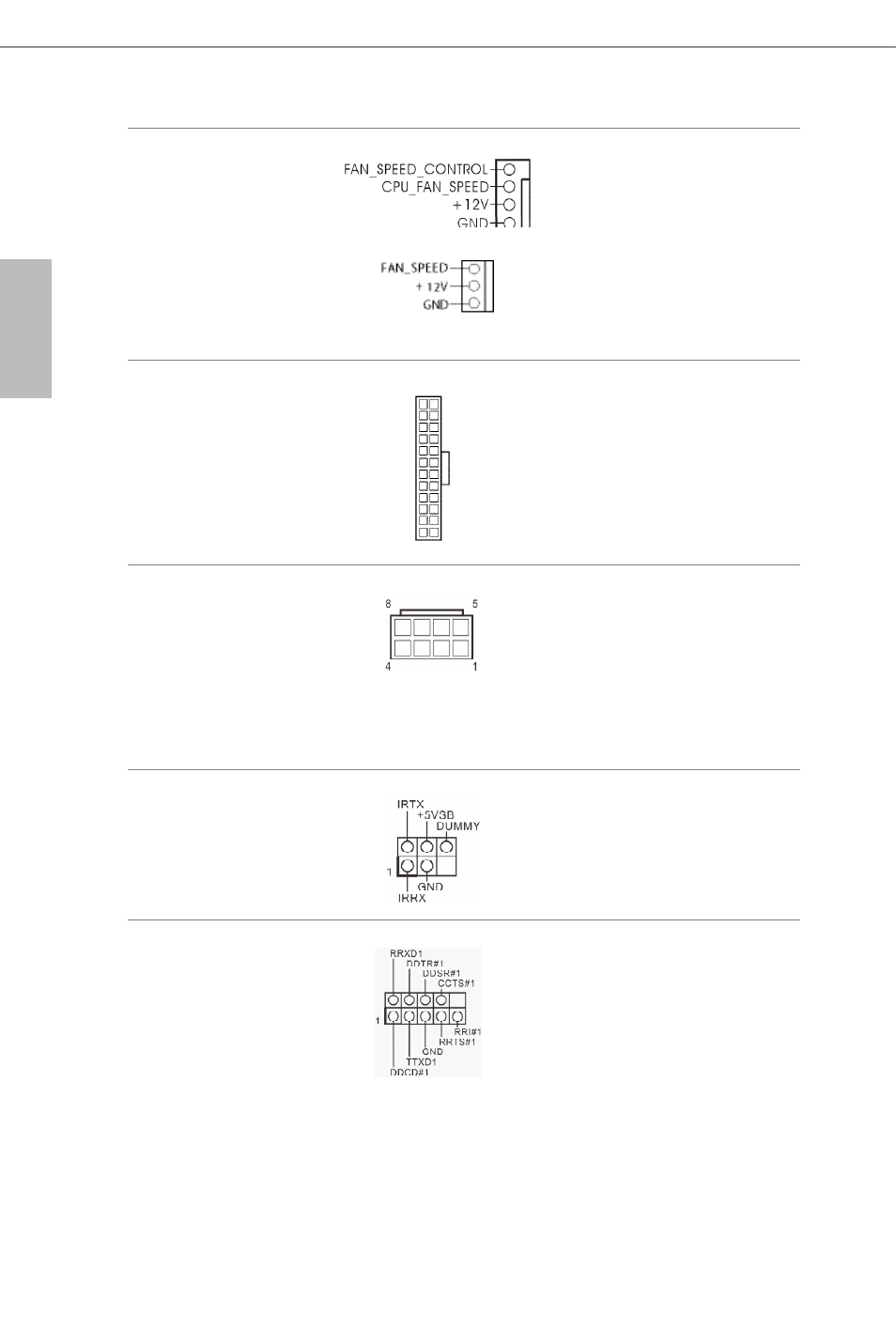

Konektor Kipas CPU
(CPU_FAN1 4-pin)
(lihat hal. 1, No. 3)
(CPU_FAN2 3-pin)
(lihat hal. 1, No. 4)
Motherboard ini mem-
berikan konektor kipas
CPU 4-Pin (Kipas Hen-
ing). Jika Anda berencana
untuk menyambungkan
kipas CPU 3-Pin, sam-
bungkan ke Pin 1-3.
Konektor Daya ATX
(ATXPWR1 24-pin)
(lihat hal. 1, No. 7) Motherboard ini mem-
berikan konektor daya
ATX 24-pin. Untuk meng-
gunakan catu daya ATX
20-pin, pasang bersama
Pin 1 dan Pin 13.
Konektor Daya ATX 12V
(ATX12V1 8-pin)
(lihat hal. 1, No. 2) Motherboard ini mem-
berikan konektor daya
ATX 12V 8-pin. Untuk
menggunakan catu daya
ATX 4-pin, pasang ber-
sama Pin 1 dan Pin 5.
Header Modul Infram-
erah
(IR1 5-pin)
(lihat hal. 1, No. 26) Header ini mendukung modul
transmisi nirkabel opsional dan
menerima modul inframerah.
Header Port Seri
(COM1 9-pin)
(lihat hal. 1, No. 27) Header COM1 ini men-
dukung modul port seri.
12
1
24
13
