Z87 Extreme4/TB4
63
Italiano

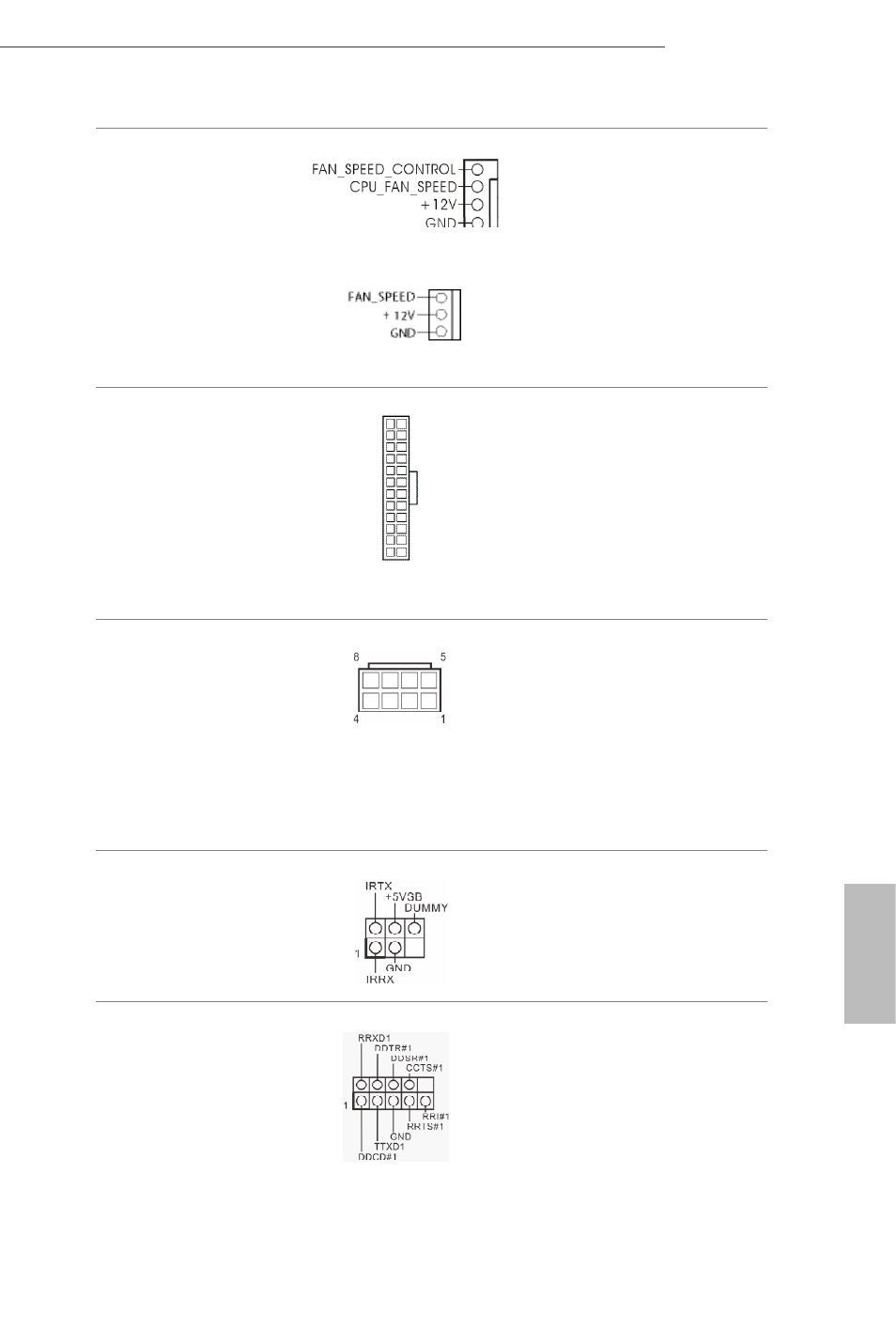

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4
pin. Se si decide di col-
legare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Connettore di alimentazi-
one ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di alimentazi-
one ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Header modulo infrarossi
(IR1 a 5 pin)
(vedere pag. 1, n. 26)
Questo header supporta un mod-
ulo infrarossi di trasmissione e
ricezione wireless opzionale.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 27)
Questo header COM1
supporta un modulo di
porta seriale.
12
1
24
13
