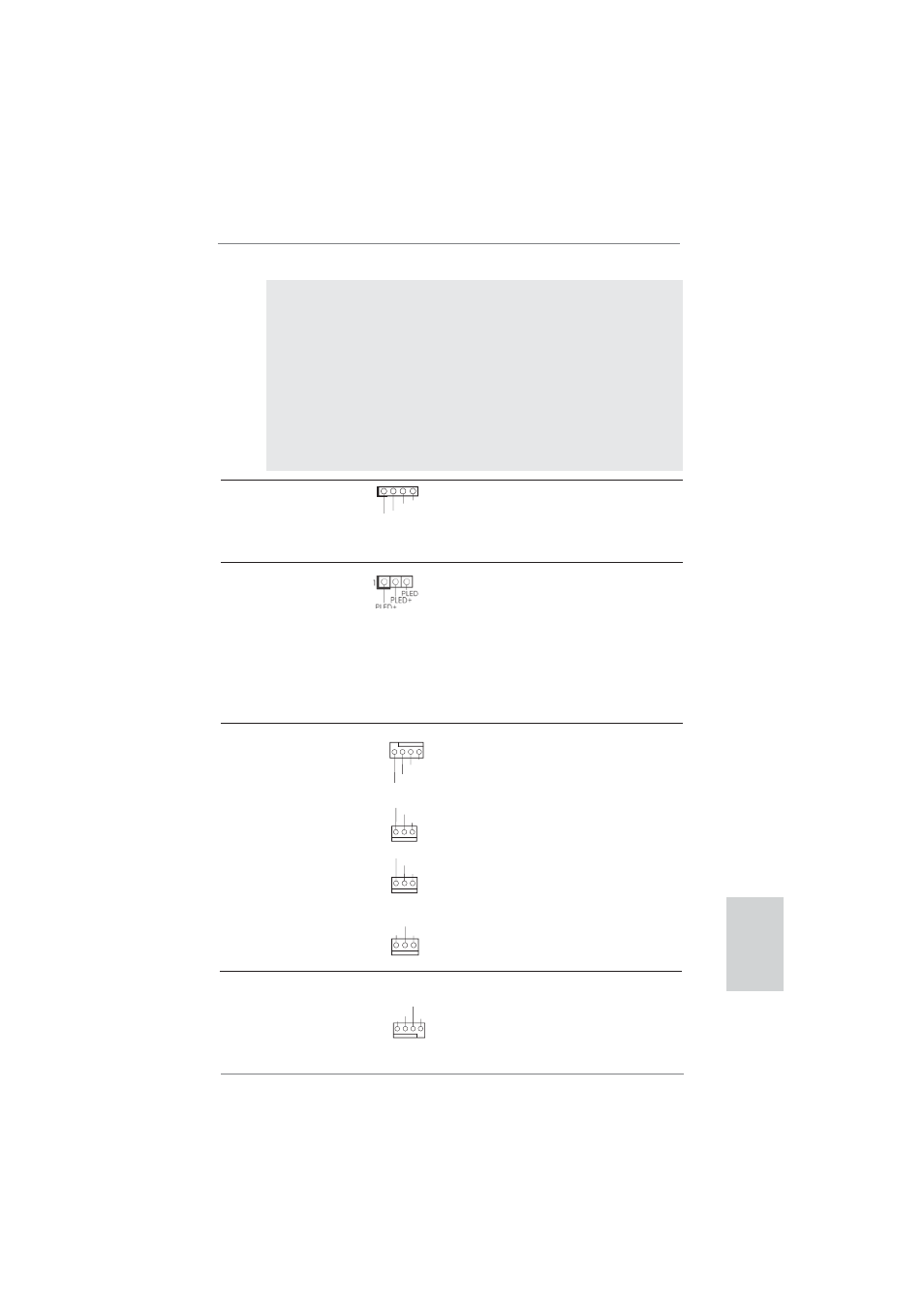

89
Fatal1ty 990FX Professional Series Motherboard
LED di accensione Collegare il LED di accensione
(3-pin PLED1) chassi per indicare lo stato di
(vedi p.4 Nr. 29) alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur
(SPEAKER1 br. 4) cet en-tête.
(voir p.4 No. 16)
+5V DUMMY
DUMMY
SPEAKER
1
Français
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d’activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d’écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,
voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vérifi ez
bien à faire correspondre les fi ls et les broches.
Connecteur pour châssis et ventilateur
(CHA_FAN1 br. 4)
(voir p.4 No. 20)
(CHA_FAN2 br. 3)
(voir p.4 No. 6)
(CHA_FAN3 br. 3)
(voir p.4 No. 24)
(PWR_FAN1 br. 3)
(voir p.4 No. 10)
Connecteur du ventilateur Veuillez connecter le câble de
de l’UC ventilateur d’UC sur ce
(CPU_FAN1 br. 4) connecteur et brancher le fi l
(voir p.4 No. 4) noir sur la broche de terre.
1 2 3 4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
Branchez les câbles du
ventilateur aux connecteurs pour
ventilateur et faites correspondre
le fi l noir à la broche de terre. La
vitesse des ventilateurs CHA_
FAN1/2/3 peut être réglée avec
UEFI ou AXTU.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
