61
Fatal1ty 990FX Professional Series Motherboard

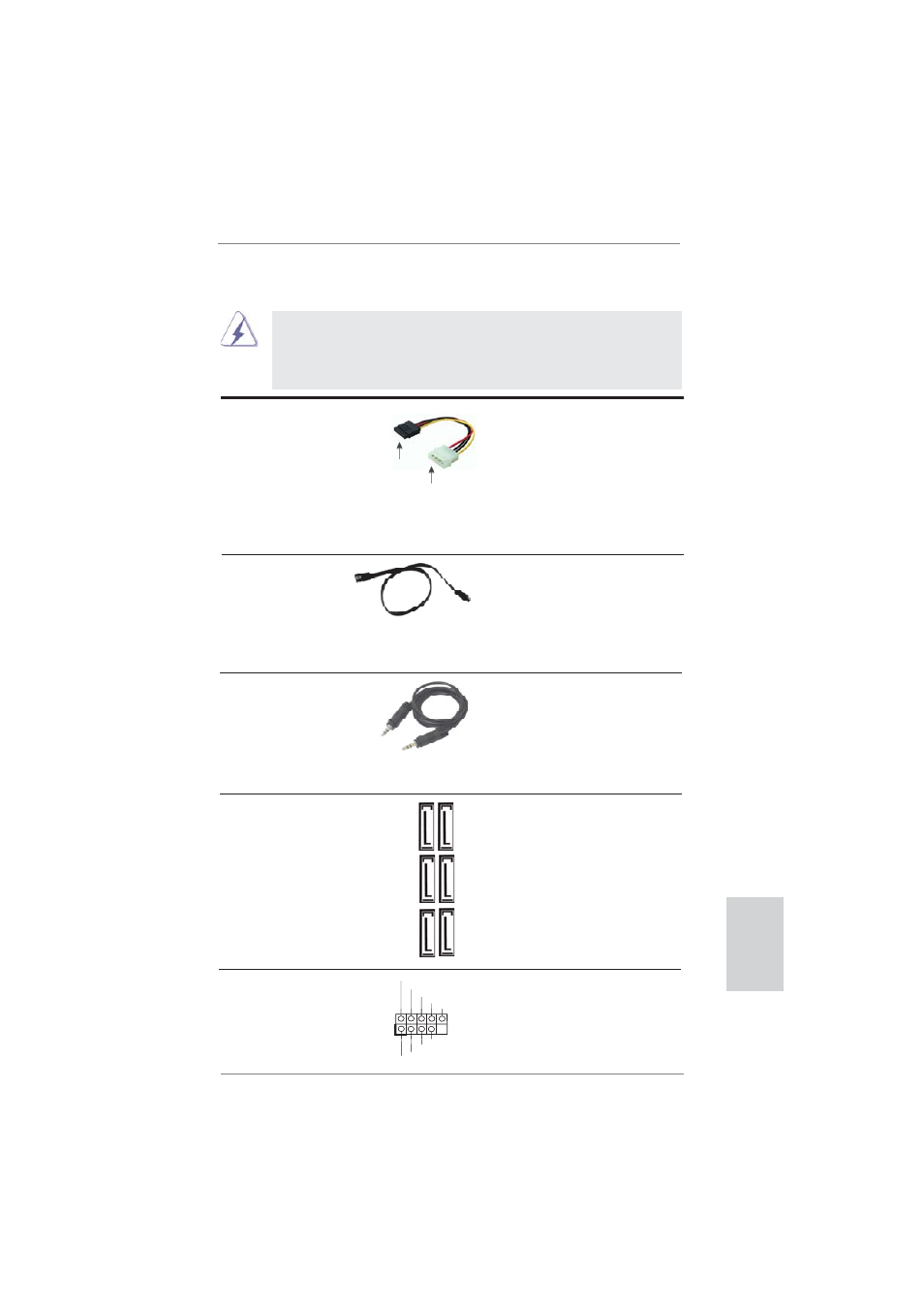

Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die
(Option) SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Audiokabel (3,5 mm, Klinke) Beide Enden des 3,5-mm-Klin
(Option) kenaudiokabels können an
portable Audiogeräte, wie z. B.
MP3-Player und Mobiltelefone,
oder den Line-in-Port Ihres PCs
angeschlossen werden.
Deutsch
2.8 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
Verbindung zum
Netzteil
Verbindung zum
SATA-HDD-Stromanschluss
Serial ATA- (SATA-) Verbinden Sie das schwarze
Stromversorgungskabel Ende des SATA-Netzkabels mit
(Option) dem Netzanschluss am
Laufwerk. Verbinden Sie dann
das weiße Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-
(SATA3_1_2: siehe S.4 - No. 19) (SATA3-)Verbínder
(SATA3_3_4: siehe S.4 - No. 18) unterstützten SATA-Datenkabel
(SATA3_5_6: siehe S.4 - No. 17) für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
SA
TA3_1_2 SA
TA3_3_4 SA
TA3_5_6
USB 2.0-Header Zusätzlich zu den sechs
(9-pol. USB6_7) üblichen USB 2.0-Ports an den
(siehe S.4 - No. 26) I/O-Anschlüssen befi nden sich
zwei USB 2.0-
Anschlussleisten am
P-7
P+7
GND
DUMMY
USB PWR
USB_PWR
P-6
P+6
GND
1
