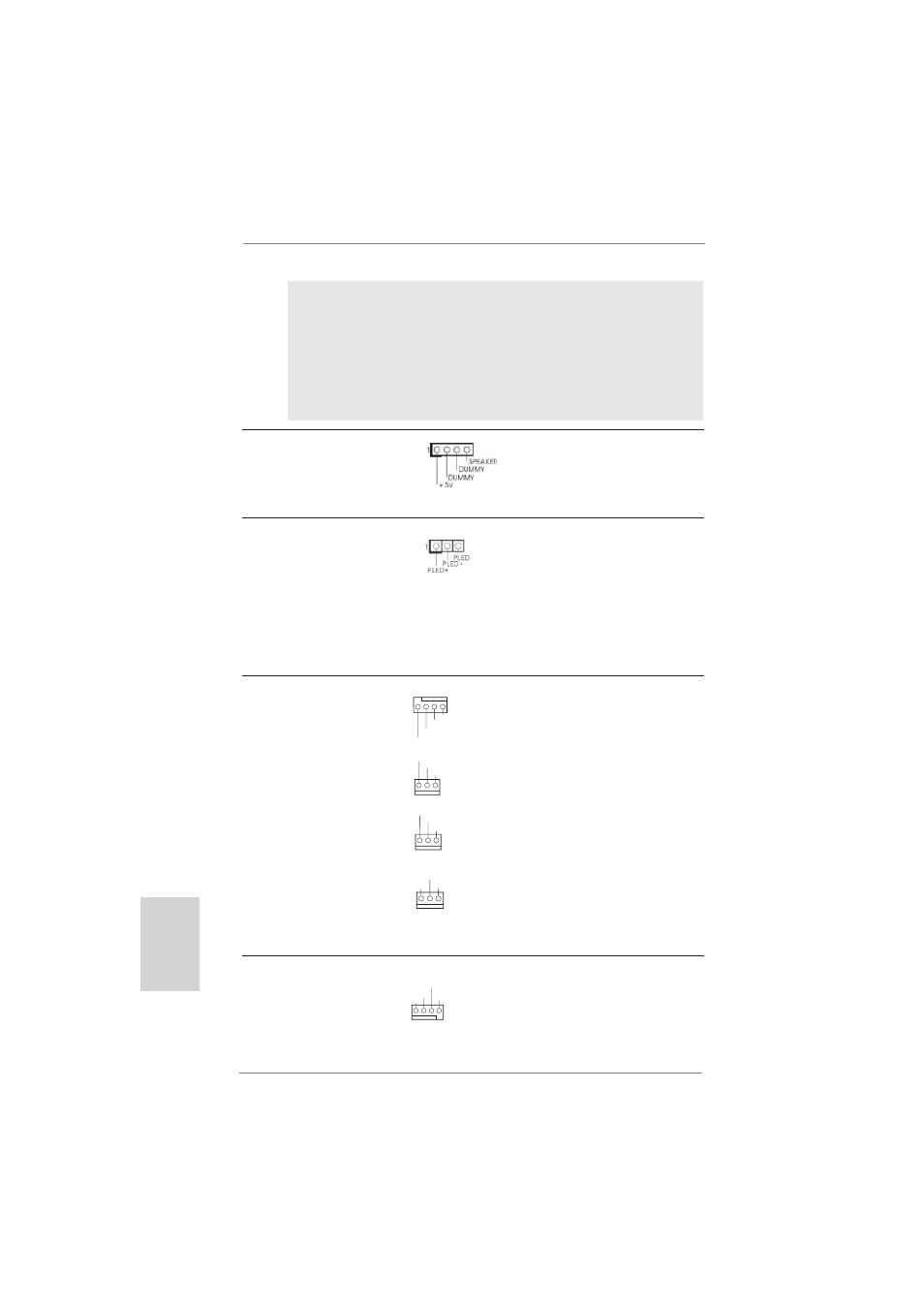

114
Fatal1ty 990FX Professional Series Motherboard
Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1) questo collettore.
(vedi p.4 Nr. 16)
LED di accensione Collegare il LED di accensione
(3-pin PLED1) chassi per indicare lo stato di
(vedi p.4 Nr. 29) alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
LED è acceso quando disco rigido legge e scrive i dati.
Il design del pannello frontale può variare in base ai telai. Il modulo di
un pannello frontale può consistere di: interruttore d’alimentazione,
interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,
casse, eccetera. Quando si collega il modulo del pannello frontale a
questo header, assicurarsi che l’assegnazione dei fi li e dei pin sia fatta
corrispondere in modo appropriato.
Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai
(4-pin CHA_FAN1) corrispondenti connettori
(vedi p.4 Nr. 20) facendo combaciare il cavo
nero col pin di terra. La velocità
(3-pin CHA_FAN2) della ventola CHA_FAN1/2/3
(vedi p.4 Nr. 6) può essere controllata tramite
UEFI o AXTU.
(3-pin CHA_FAN3)
(vedi p.4 Nr. 24)
(3-pin PWR_FAN1)
(vedi p.4 Nr. 10)
Italiano
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
Connettore ventolina CPU Collegare il cavo della ventolina
(4-pin CPU_FAN1) CPU a questo connettore e far
(vedi p.4 Nr. 4) combaciare il fi lo nero al pin
terra.
1 2 3 4
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
