ASRock H61DE/S3 Motherboard
Ру
сский

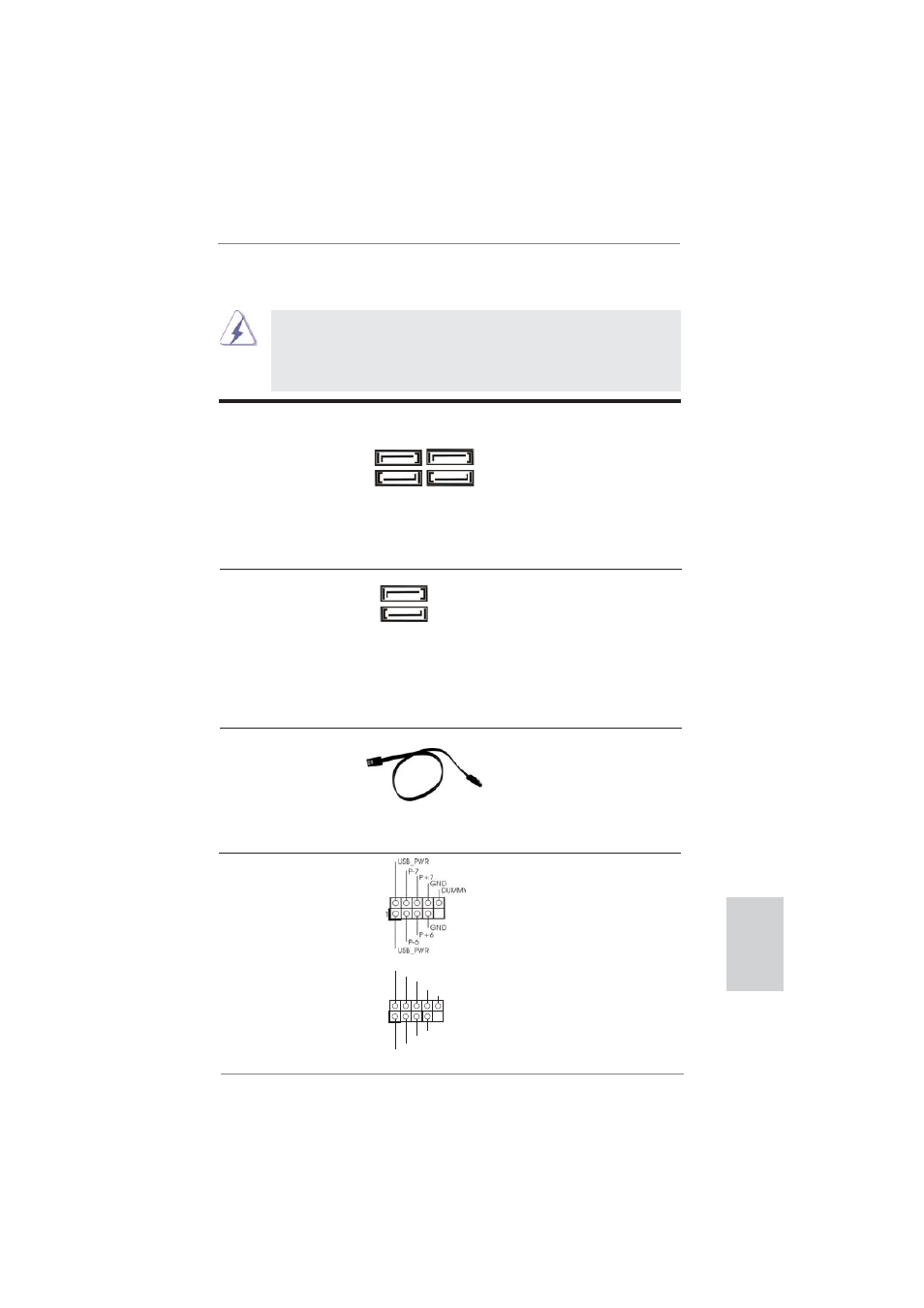

Разъемы Serial ATAII Четыре соединителя Serial ATAII
(SATA2_0, см. стр. 2, п. 12) предназначаются для
(SATA2_1, см. стр. 2, п. 19) подключения внутренних
(SATA2_2, см. стр. 2, п. 13) устройств хранения с
(SATA2_3, см. стр. 2, п. 17) использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATA3_1, см. стр. 2, п. 14) предназначаются для
(SATA2_2, см. стр. 2, п. 15) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Колодка USB 2.0 Помимо шесть стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 22) вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 21)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA3_2
SATA3_1
SATA2_0 SATA2_2
SATA2_1 SATA2_3
