ASRock H61DE__S3 - Manual (Page 111)

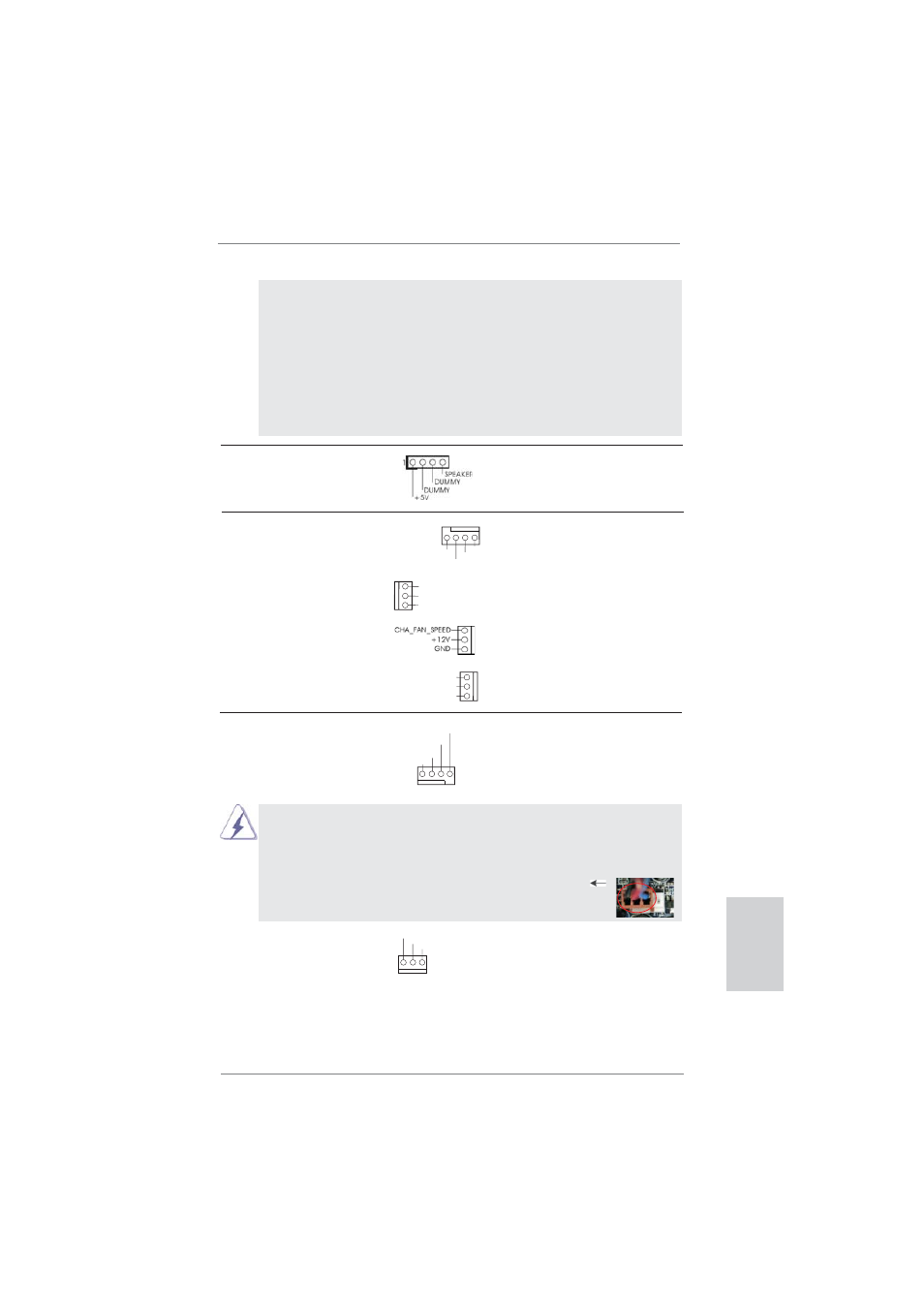

111
ASRock H61DE/S3 Motherboard
Türkçe
CPU Fan Konektörü Lütfen fan kablolarını CPU
(4-pinli CPU_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 2) ve siyah kabloyu toprak pinine
bağlayın.
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fi şe
(4-pinli SPEAKER1) bağlayın.
(bkz. s.2 No. 18)
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 20) ve siyah kabloyu toprak
pinine bağlayın.
(3-pinli CHA_FAN2)
(bkz. s.2 No. 8)
(3-pinli CHA_FAN3)
(bkz. s.2 No. 31)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 32)
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit
disk veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
(3-pinli CPU_FAN2)
(bkz. s.2 No. 3)
