112
ASRock H61DE/S3 Motherboard

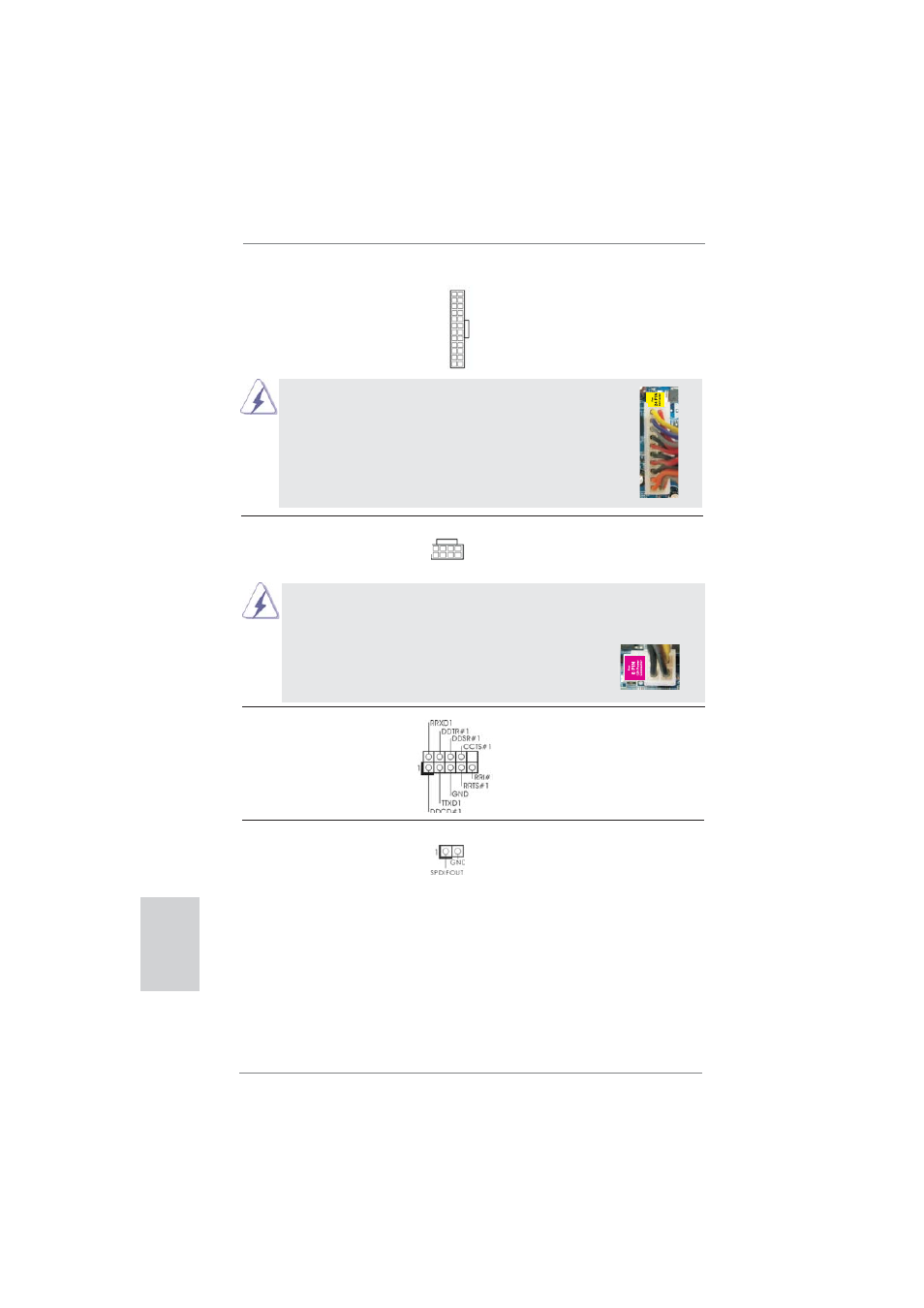

ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.2 No. 7)
Seri port Fişi Bu COM1 fi şi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 24)
Türkçe
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen
güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
12
1
24
13
12
1
24
13
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(8-pinli ATX12V1) kaynağını bu konektöre
(bkz. s.2 No. 4) bağlayın.
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
4-Pinli ATX 12V Güç Kaynağını Takma
8 5
4 1
8 5
4 1
HDMI_SPDIF Fişi HDMI_SPDIF fi şi, SPDIF ses
(2-pinli HDMI_SPDIF1) çıkışını HDMI VGA kartına
(bkz. s.2 No. 29) sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fi şe bağlayın.
