74
ASRock A55 Pro3 Motherboard
Connettori Serial ATA2 Questi cinque connettori Serial
(SATA2_1: vedi p.2 Nr. 21) ATA2 (SATA2) supportano cavi
(SATA2_2: vedi p.2 Nr. 20) dati SATA per dispositivi di
(SATA2_3: vedi p.2 Nr. 17) immagazzinamento interni.
(SATA2_4: vedi p.2 Nr. 19)
ATA2 (SATA2) supportano cavi
(SATA2_5: vedi p.2 Nr. 18) SATA per dispositivi di memoria
interni. L’interfaccia SATA2
attuale permette velocità di
trasferimento dati fino a
3.0 Gb/s.
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB6_7) predefinite nel pannello I/O, la
(vedi p.2 Nr. 26) scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
Italiano

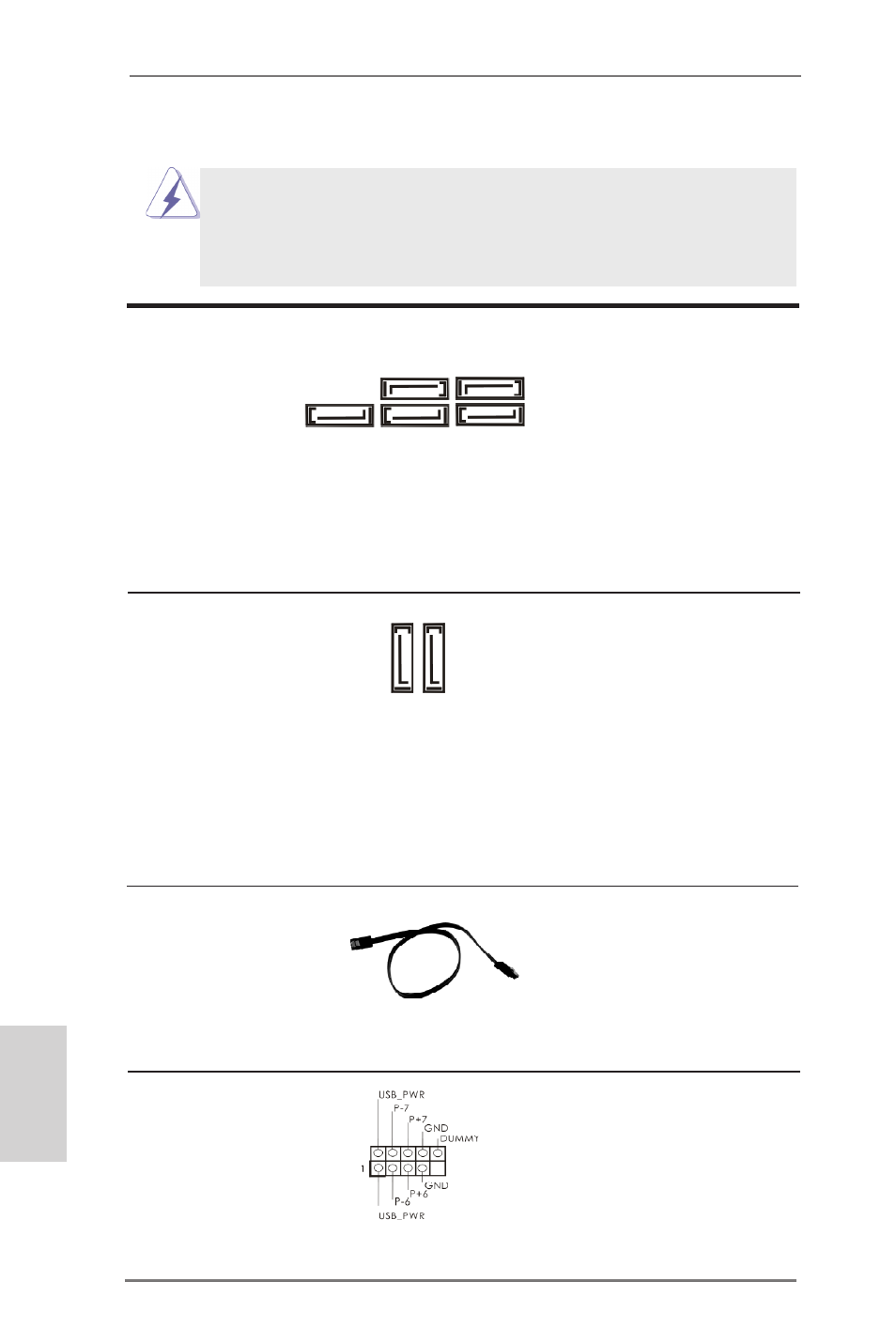

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
SA
TA3_2
SA
TA3_1
SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Connettori Serial ATA3 Questi due connettori Serial
(SATA3_1: vedi p.2 Nr. 12) ATA3 (SATA3) supportano cavi
(SATA3_2: vedi p.2 Nr. 13) dati SATA per dispositivi di
immagazzinamento interni.
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fino a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
